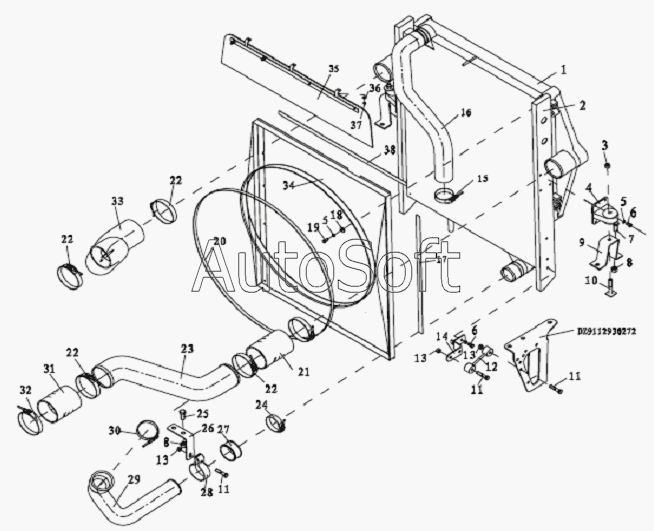

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (тягач) (2008). Охлаждающая система (тягач)
29
20
21
22
22
22
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
38
10
2
3
4
5
5
6
6
7
8
8
9
9
1
11
11
11
12
13
13
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***1 | Промежуточный радиатор | |
| 2 | D***2 | Радиатор в сборе | |
| 3 | 0***1 | Гайка | |
| 4 | 8***8 | Держатель радиатора в сборе | |
| 5 | Q***8 | Шайба пружинная | |
| 6 | Q***6 | Болт | |
| 7 | Q***5 | Болт | |
| 8 | Q***4 | Гайка | |
| 9 | D***0 | Левый держатель в сборе | |
| 9 | D***0 | Правый держатель в сборе | |
| 10 | D***0 | Опора в сборе | |
| 11 | Q***0 | Hex.screw | |
| 12 | 8***3 | Опора в сборе | |
| 13 | Q***0 | Гайка | |
| 14 | D***4 | Правая соединительная планка | |
| 14 | D***5 | Левая соединительная планка | |
| 15 | Q***3 | Хомут | |
| 16 | D***2 | Резиновая труба | |
| 17 | D***1 | Уплотнительная полоса | |
| 18 | Q***8 | Шайба | |
| 19 | Q***2 | Болт | |
| 20 | D***2 | Хомут | |
| 21 | D***3 | Силикагелевый патрубок | |
| 22 | D***5 | Хомут | |
| 23 | D***8 | Впускная труба радиатора | |
| 24 | D***4 | Хомут | |
| 25 | Q***5 | Болт | |
| 26 | D***2 | Планка | |
| 27 | D***1 | Резиновая втулка | |
| 28 | D***6 | Нажим трубы | |
| 29 | D***2 | Резиновая труба | |
| 30 | D***7 | Хомут | |
| 31 | D***5 | Силикагелевый патрубок | |
| 32 | D***2 | Хомут | |
| 33 | D***1 | Выпускная труба радиатора | |
| 34 | D***3 | Диффузор вентилятора в сборе | |
| 35 | D***0 | Пластина против рециркуляции | |
| 36 | Q***5 | Шайба | |
| 37 | Q***5 | Гайка | |
| 38 | D***3 | Уплотнительная полоса |
