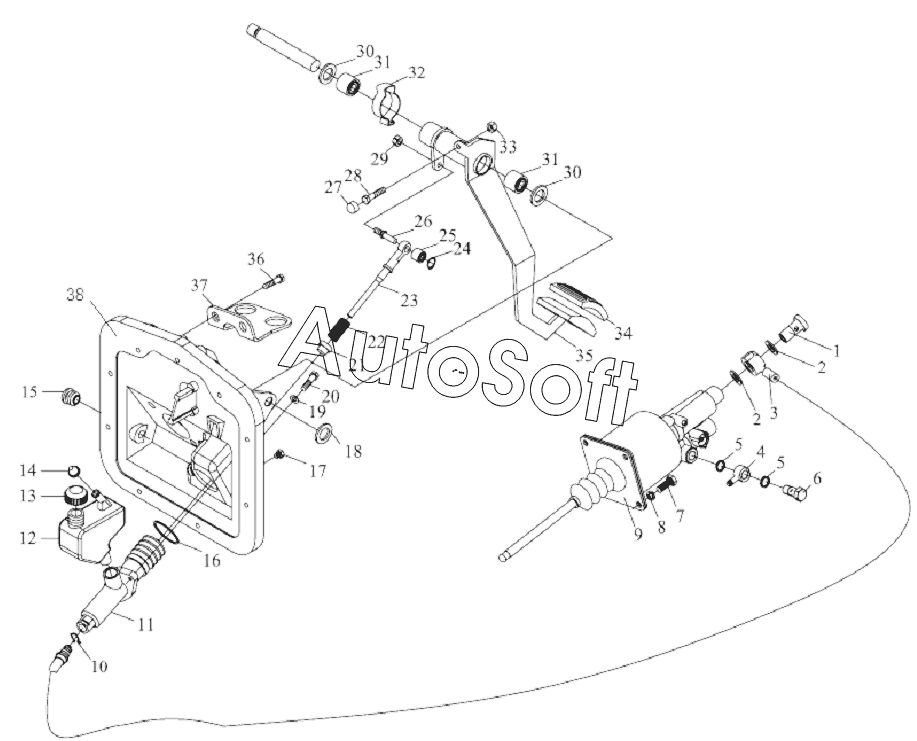

Каталог запасных частей к технике: Shaanxi Shacman SX3316DT366 (2011). PULL CLUTCH CONTROL DEVICE
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Hollow bolt | |
| 2 | Q***F | Gasket | |
| 3 | D***0 | Hose | |
| 4 | 1***9 | Штуцер шланга | |
| 5 | Q***F | Уплотнительная шайба | |
| 6 | 1***7 | Пустотелый болт | |
| 7 | Q***0 | Болт | |
| 8 | Q***0 | Шайба | |
| 9 | D***8 | Гидронасос сцепления | |
| 10 | D***2 | Замок | |
| 11 | D***2 | Главный гидронасос сцепления | |
| 12 | D***1 | Бачок | |
| 13 | D***0 | Lock couer assembly | |
| 14 | 8***7 | Шайба пружинная | |
| 15 | 8***0 | Болт В25х3-РЕ-SW | |
| 16 | 0***3 | Кольцо уплотнительное | |
| 17 | 8***4 | Болт | |
| 18 | 0***6 | Кольцо стопорное | |
| 19 | 0***1 | Шайба А8,4х16х1,6-200НV-МАN183-В1 | |
| 20 | 0***3 | Болт | |
| 21 | 8***9 | Гнездо пружины | |
| 22 | 0***8 | Пружина | |
| 23 | 8***6 | Шток регулировочный | |
| 24 | 0***1 | Кольцо | |
| 25 | 0***8 | Подшипник шариковый | |
| 26 | 8***1 | Вал | |
| 27 | 8***9 | Резиновый колпачок | |
| 28 | 0***5 | Болт М8х25-8,8-МАN183-В1 | |
| 29 | 0***6 | Замок гайка | |
| 30 | 0***8 | Регулирующая шайба | |
| 31 | 0***5 | Подшипник шариковый | |
| 32 | 8***3 | Пружинный хомут | |
| 33 | 0***4 | Гайка ВМ8-04-А2С | |
| 34 | 8***6 | Пыльник | |
| 35 | 8***9 | Панель | |
| 36 | 0***7 | Самоблокировочный болт M8*16 | |
| 37 | 8***7 | Кронштейн датчика | |
| 38 | D***6 | Base plate |
