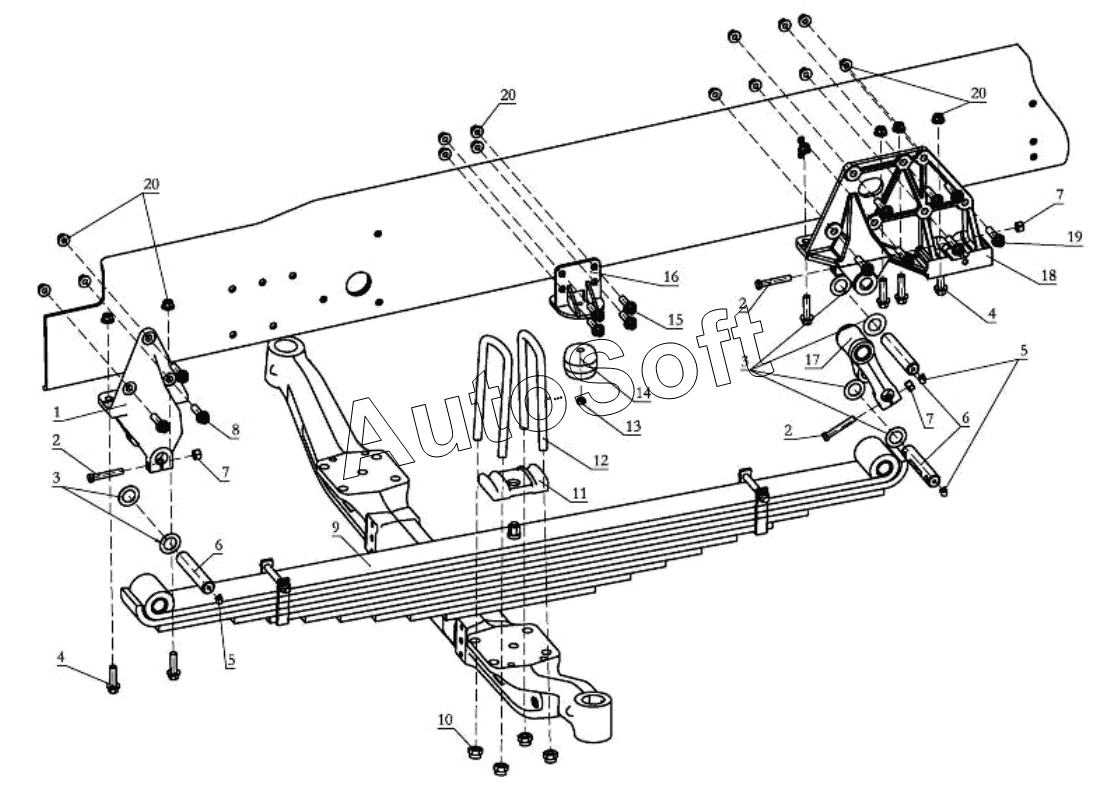

Каталог запасных частей к технике: Shaanxi Shacman SX3256DT384 (2011). Передняя подвеска
10
20
20
20
19
18
17
16
15
14
13
12
11
1
9
8
7
7
7
6
6
6
5
5
5
4
4
3
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***6 | Front spring front bracket | |
| 2 | Q***0 | Болт | |
| 2 | Q***5 | Hexagon head bolts - fine teeth | |
| 3 | 1***0 | Шайба | |
| 4 | Q***3 | Hexagon flange face bearing toothed bolt - fine teeth | |
| 5 | 1***4 | Масленка | |
| 5 | 1***7 | Масленка | |
| 6 | D***7 | Стремянка рессоры | |
| 6 | D***5 | Spring pin | |
| 7 | 1***7 | Гайка самоблокировочная | |
| 8 | Q***2 | Hexagon flange face bearing toothed bolt - fine teeth | |
| 9 | S***5 | Front left leaf spring assembly | |
| 9 | S***6 | Front right leaf spring assembly | |
| 10 | 0***3 | Shoulder nut | |
| 11 | 8***4 | Spring clamping plate | |
| 12 | D***1 | U-bolt | |
| 12 | D***2 | U-bolt | |
| 13 | 1***7 | Гайка самоблокировочная | |
| 14 | 8***3 | Hollow rubber bumper | |
| 15 | Q***2 | Hexagon flange face bearing toothed bolt - fine teeth | |
| 16 | S***0 | Front spring limit bracket assembly | |
| 17 | 1***4 | Ушко рессоры | |
| 18 | S***7 | Front spring left rear bracket | |
| 18 | S***2 | Front spring right rear bracket | |
| 19 | Q***3 | Angle flange face bearing toothed bolt - fine teeth | |
| 20 | 0***5 | Гайка М14х1,5-10-МАN183-В1 |
