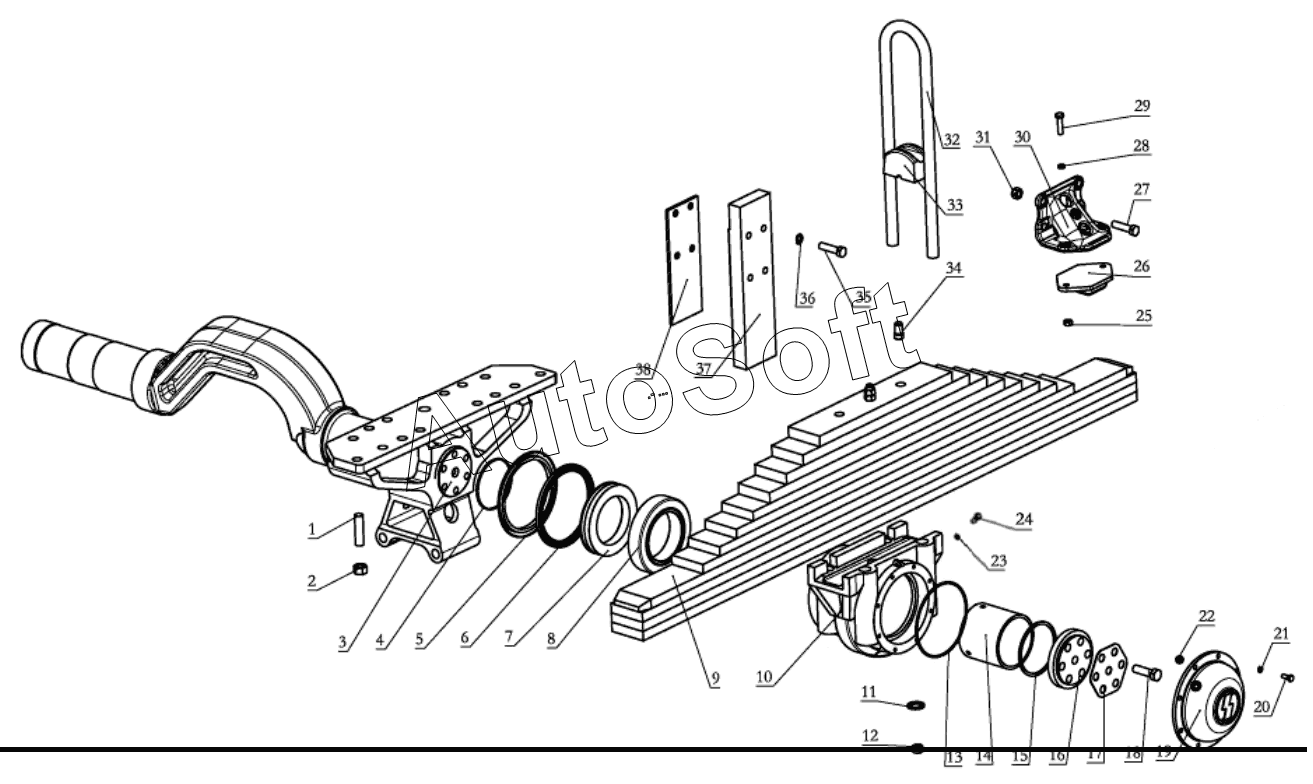

Каталог запасных частей к технике: Shaanxi Shacman SX3256DT384 (2011). REAR SUSPENSION
30
18
21
22
23
24
25
26
27
27
28
29
17
31
32
33
34
35
36
37
38
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
15
15
15
15
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | Stud bolts | |
| 2 | 1***3 | Type 1 Hex Nut - Fine Tooth - A-- Nut | |
| 3 | D***5 | Balance shaft assembly | |
| 4 | 1***2 | Кольцо уплотнительное | |
| 5 | D***2 | Ring | |
| 6 | A***3 | Кольцо уплотнительное | |
| 7 | 1***6 | Кольцо уплотнительное | |
| 8 | 1***2 | Подшипник | |
| 9 | D***0 | Рессора задняя в сборе | |
| 10 | D***5 | Balanced axle housing | |
| 11 | 1***2 | Washer | |
| 12 | 1***9 | Self-locking thin nuts | |
| 13 | D***6 | O-ring seal | |
| 14 | 1***1 | Втулка | |
| 15 | 1***2 | Positioning washer | |
| 15 | 1***3 | Positioning washer | |
| 15 | 1***4 | Positioning washer | |
| 15 | 1***3 | Positioning washer | |
| 15 | 1***6 | Positioning washer | |
| 15 | 1***9 | Positioning washer | |
| 15 | A***8 | Positioning washer | |
| 16 | A***8 | Прижим на подшипник | |
| 17 | D***5 | Stop washer | |
| 18 | Q***2 | Hex head bolt | |
| 21 | Q***8 | Шайба пружинная | |
| 22 | 1***1 | Hex plug screw | |
| 23 | Q***8 | Sealing washer | |
| 24 | Q***0 | Нех bоlt | |
| 25 | Q***0 | Гайка М10 | |
| 26 | S***0 | Buffer block assembly | |
| 27 | Q***2 | Нех bоlt | |
| 27 | Q***2 | Нех bоlt | |
| 28 | Q***0 | Шайба | |
| 29 | Q***0 | Болт | |
| 30 | D***1 | Buffer block bracket | |
| 31 | 1***0 | Self-locking nuts | |
| 32 | D***4 | Rear spring riding bolt | |
| 33 | 1***1 | Седло стремянки | |
| 34 | 1***6 | Направляющий палец | |
| 35 | Q***4 | Шайба пружинная | |
| 36 | Q***2 | Нех bоlt | |
| 37 | D***5 | guide plate | |
| 38 | D***1 | Balance board | |
| 38 | D***2 | Balance board | |
| 38 | D***6 | Balance board |
