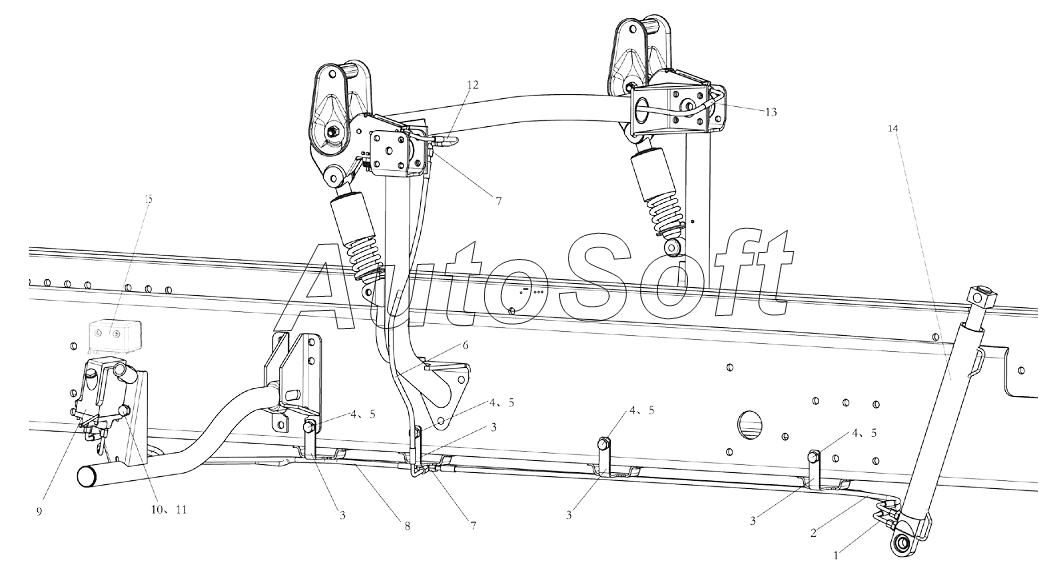

Каталог запасных частей к технике: Shaanxi Shacman SX3256DR384 (F3000) (2015). CAB HYDRAULIC TILTING EQUIPMENT
/163.gif)
12
15
14
13
1
11
10
9
8
7
7
6
5
5
5
5
4
4
4
4
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| DZ93259820051 | D***1 | High-pressure hose | |
| DZ93259820052 | D***2 | High-pressure hose | |
| DZ93259820100 | D***0 | Improved hydraulic manual oil pump | |
| DZ93259820120 | D***0 | Hydraulic cylinder | |
| DZ93259820126 | D***6 | Hydraulic cylinder | |
| DZ93259820130 | D***0 | Hydraulic cylinder | |
| DZ93259820131 | D***1 | Hydraulic cylinder | |
| DZ93259820132 | D***2 | Hydraulic cylinder | |
| DZ93259820133 | D***3 | Hydraulic cylinder | |
| DZ93259820150 | D***0 | Hydraulic cylinder | |
| DZ93259820160 | D***0 | Hydraulic cylinder | |
| DZ93259820170 | D***0 | Hydraulic cylinder | |
| JZ93259280010 | J***0 | Hydraulic cylinder | |
| SZ182000788 | S***8 | Hydraulic cylinder | |
| 1 | D***9 | Oil fecding pipe | |
| 2 | D***4 | Oil fecding pipe | |
| 3 | D***1 | Bracket | |
| 4 | Q***0 | Hex bolt | |
| 5 | Q***4 | Гайка | |
| 6 | D***4 | High-pressure hose | |
| 7 | 1***2 | Тройник | |
| 8 | D***3 | High-pressure hose | |
| 9 | D***0 | Hydraulic pump | |
| 10 | Q***5 | Болт | |
| 11 | Q***0 | Гайка | |
| 12 | D***8 | High-pressure hose | |
| 13 | D***7 | High-pressure hose | |
| 14 | D***5 | Hydraulic cylinder | |
| 15 | D***6 | Relay assembly |
