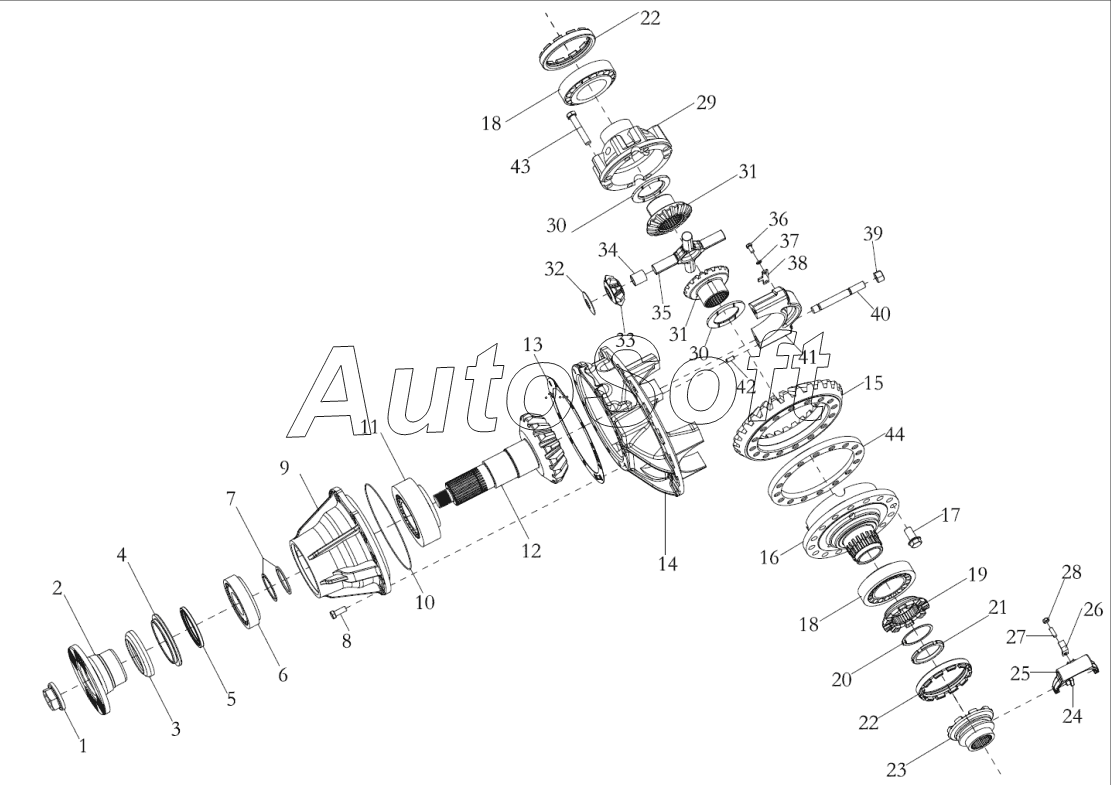

Каталог запасных частей к технике: Shaanxi Shacman SX3316DR366 (F2000) (2011). STR REAR AXLE DRIVE
1
2
2
2
2
3
4
5
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
9
9
9
9
10
11
11
11
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
14
14
14
14
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
18
18
19
20
21
22
22
23
24
25
26
27
28
29
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
31
31
32
33
34
35
35
35
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***7 | Flange nut | |
| 2 | D***1 | Flange assembly | |
| 2 | D***2 | Flange | |
| 3 | 1***2 | Prevented dust cap | |
| 4 | 1***1 | Ring | |
| 5 | D***0 | Axle packing ring | |
| 6 | 1***6 | Row-steep roller bearing | |
| 7 | 1***2 | Adjusting washer | |
| 7 | 1***3 | Adjusting washer | |
| 7 | 1***4 | Adjusting washer | |
| 7 | 1***5 | Adjusting washer | |
| 7 | 1***6 | Adjusting washer | |
| 7 | 1***7 | Adjusting washer | |
| 7 | 1***8 | Adjusting washer | |
| 7 | 1***9 | Adjusting washer | |
| 7 | 1***0 | Adjusting washer | |
| 7 | 1***1 | Adjusting washer | |
| 7 | 1***2 | Adjusting washer | |
| 7 | 1***3 | Adjusting washer | |
| 7 | 1***4 | Adjusting washer | |
| 7 | 1***5 | Adjusting washer | |
| 8 | 1***3 | Hex bolt | |
| 9 | 1***3 | Bearing seat | |
| 9 | 1***1 | Bearing seat | |
| 10 | 1***3 | Packing ring | |
| 11 | 1***6 | Row-steep roller bearing | |
| 11 | 1***7 | Row-steep roller bearing | |
| 12 | D***0 | Bevel drive gear | |
| 12 | D***1 | Bevel drive gear | |
| 12 | D***2 | Bevel drive gear | |
| 12 | D***3 | Bevel drive gear | |
| 12 | D***5 | Bevel drive gear | |
| 12 | D***6 | Bevel drive gear | |
| 13 | 1***3 | Adjusting washer | |
| 13 | 1***4 | Adjusting washer | |
| 13 | 1***5 | Adjusting washer | |
| 13 | 1***6 | Adjusting washer | |
| 14 | 1***7 | Main speed reducer case | |
| 14 | 1***8 | Main speed reducer case assy | |
| 15 | 1***6 | Bevel gear | |
| 15 | 1***3 | Bevel gear | |
| 15 | 1***5 | Bevel gear | |
| 15 | 1***7 | Bevel gear | |
| 15 | 1***5 | Bevel gear | |
| 15 | 1***1 | Bevel gear | |
| 16 | 1***7 | Differential housing | |
| 16 | 1***7 | Differential housing | |
| 16 | A***7 | Кожух дифференциала | |
| 17 | D***1 | Болт | |
| 17 | D***2 | Болт | |
| 17 | D***3 | Hex bolt | |
| 18 | 1***8 | Row-steeproller bearing | |
| 19 | 1***5 | Fixed engage cowl | |
| 20 | 1***8 | Locking washer | |
| 21 | 1***7 | Circle nut | |
| 22 | 1***9 | Differential adjusting nut | |
| 23 | 1***6 | Sliding engage cowl | |
| 24 | 1***7 | Sliding block | |
| 25 | 1***4 | Declutch shift | |
| 26 | 1***3 | Bend plate | |
| 27 | 1***1 | Slit nut | |
| 28 | 1***2 | Hex nut | |
| 29 | 1***8 | Differential case | |
| 30 | 1***2 | Adjusting washer | |
| 30 | 1***1 | Adjusting washer | |
| 30 | 1***2 | Adjusting washer | |
| 30 | 1***9 | Adjusting washer | |
| 30 | 1***9 | Adjusting washer | |
| 31 | 1***9 | Axle shaft gear | |
| 32 | D***2 | Planet gear washer | |
| 33 | D***3 | Planet gear | |
| 34 | D***1 | Planet gear bush | |
| 35 | D***0 | Cross axle | |
| 35 | D***2 | Cross axle assy | |
| 36 | 1***1 | Hex bolt | |
| 37 | 1***2 | Шайба пружинная | |
| 38 | D***3 | Кольцо стопорное | |
| 39 | 1***9 | Гайка VМ16х1,5DIN980 | |
| 40 | 1***2 | Stud | |
| 41 | D***2 | Differential bearing cover | |
| 42 | 1***0 | Pin | |
| 43 | 1***2 | Hex bolt | |
| 44 | A***3 | Кольцо внутренее |
