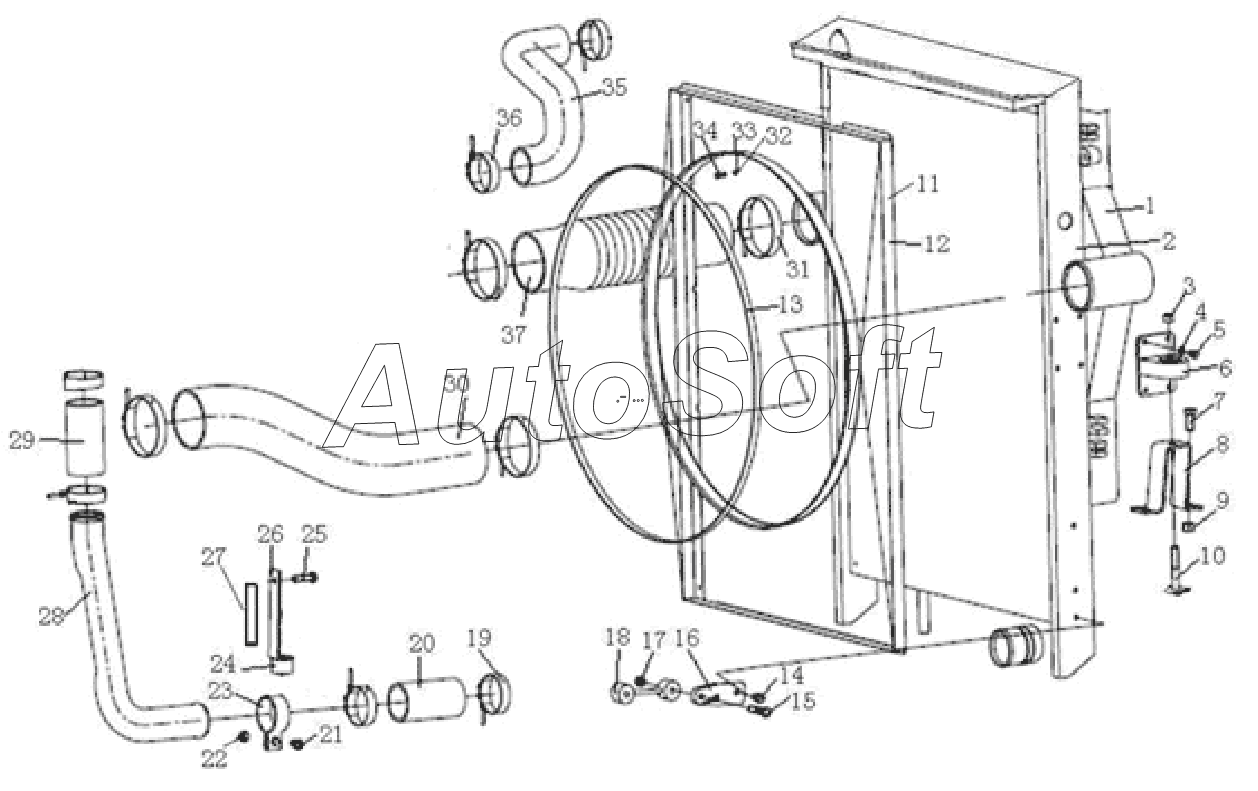

Каталог запасных частей к технике: Shaanxi Shacman SX3316DR366 (F2000) (2011). COOLER SYSTEM (F3000/WP10)
1
2
3
4
5
6
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
10
11
11
11
11
11
11
11
11
11
12
12
12
12
13
14
15
16
16
16
16
18
19
20
21
22
23
24
25
26
27
28
28
28
28
29
30
30
30
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***3 | Radiator | |
| 2 | D***1 | Промежуточный радиатор | |
| 3 | 0***1 | Гайка | |
| 4 | Q***8 | Шайба пружинная | |
| 5 | Q***6 | Болт | |
| 6 | 8***8 | Держатель радиатора в сборе | |
| 7 | Q***5 | Болт | |
| 8 | D***0 | Левый держатель радиатора | |
| 8 | D***0 | Правый держатель радиатора | |
| 8 | D***5 | Left support | |
| 8 | D***6 | Right support | |
| 8 | D***9 | Right support | |
| 9 | Q***4 | Гайка | |
| 10 | D***0 | Опора в сборе | |
| 11 | D***2 | Hermetical pastern | |
| 11 | D***5 | Hermetical pastern | |
| 11 | D***6 | Air duct assembly | |
| 12 | D***1 | Worm drive hose clamp | |
| 12 | D***4 | Air duct assembly | |
| 13 | Q***6 | Болт | |
| 14 | Q***0 | Hex.screw | |
| 15 | D***6 | Right connect bracket | |
| 16 | D***7 | Left connect bracket | |
| 16 | Q***0 | Гайка | |
| 18 | 8***3 | Опора в сборе | |
| 19 | Q***3 | Хомут | |
| 20 | D***8 | Outlet pipe | |
| 21 | Q***5 | Hex screw | |
| 22 | Q***0 | Гайка | |
| 23 | D***5 | Water pipe clip | |
| 24 | D***2 | Buffer | |
| 25 | Q***5 | Болт | |
| 26 | D***6 | Bracket | |
| 27 | D***7 | Bracket buffer | |
| 28 | D***7 | Drain pipe | |
| 28 | D***8 | Outlet pipe | |
| 29 | D***4 | Rubber hose | |
| 30 | D***6 | Internal fluorine silicone tube | |
| 30 | D***5 | Rubber hose | |
| 31 | D***5 | Хомут | |
| 32 | Q***8 | Шайба пружинная | |
| 33 | Q***8 | Шайба | |
| 34 | Q***2 | Болт | |
| 35 | D***7 | Inlet pipe | |
| 36 | Q***4 | Clip | |
| 37 | D***8 | Rubber hose |
