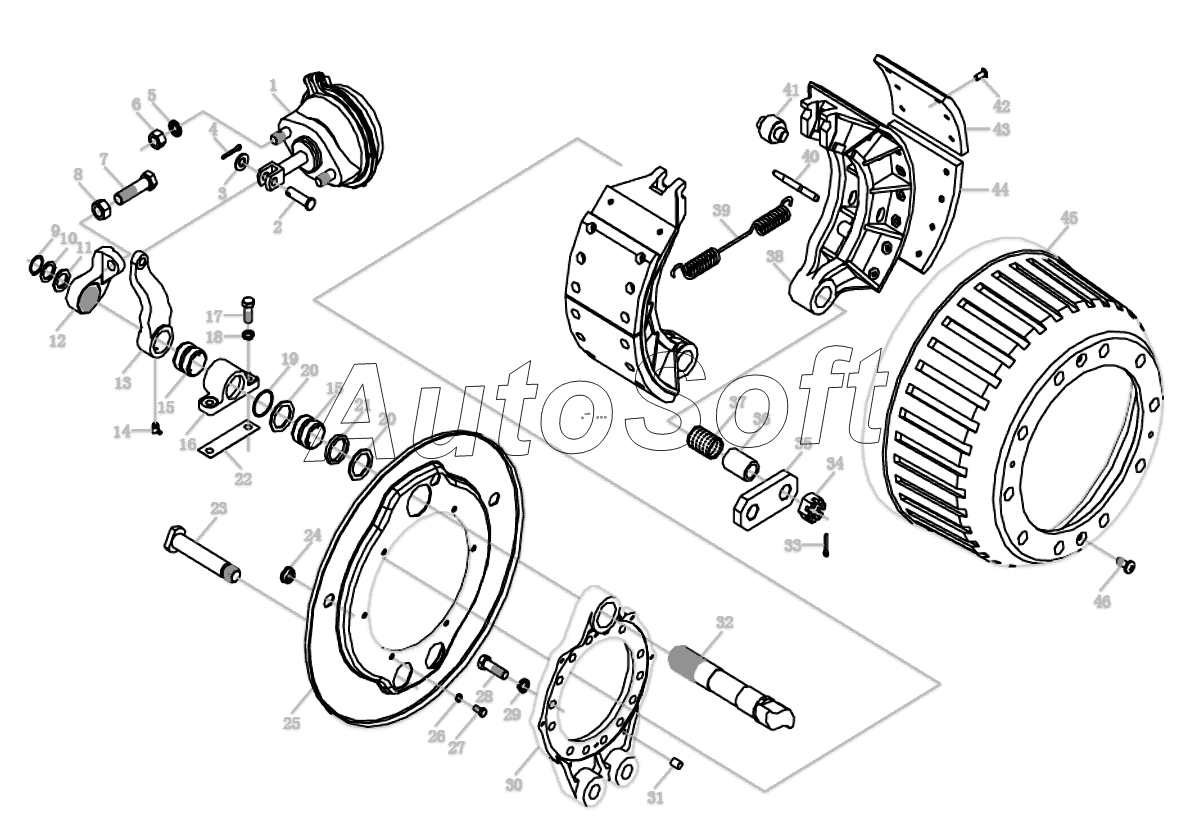

Каталог запасных частей к технике: Shaanxi Shacman SX3255DR385 (2011). FRONT AXLE BRAKING
35
26
27
28
29
30
30
30
30
31
32
32
32
32
33
34
25
36
37
38
39
40
41
42
43
44
45
46
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
15
16
17
18
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Diaphragm brake chamber | |
| 2 | Q***0 | Pin axle | |
| 3 | Q***4 | Шайба | |
| 4 | Q***2 | Шплинт | |
| 5 | Q***6 | Шайба пружинная | |
| 6 | Q***6 | Гайка № 1 | |
| 7 | Q***0 | Hex bolt | |
| 8 | Q***8 | Hex nut | |
| 9 | Q***5 | Кольцо | |
| 10 | 8***8 | Adjusting washer | |
| 11 | 8***2 | Шайба | |
| 12 | 8***0 | Adjusting arm | |
| 13 | 9***2 | Brake arm | |
| 14 | 9***4 | Пресс масленка | |
| 15 | 9***6 | Крышка защитная | |
| 16 | D***7 | Втулка | |
| 17 | Q***0 | Болт | |
| 18 | Q***2 | Шайба пружинная | |
| 19 | Q***0 | Wire circlip for axle | |
| 20 | 8***0 | Шайба | |
| 21 | 8***3 | Уплотнительное кольцо | |
| 22 | 8***6 | Adjusting washer | |
| 23 | 8***5 | Bear pin | |
| 24 | 8***7 | Кольцо | |
| 25 | 8***9 | Brake prevented dust cap | |
| 26 | Q***8 | Шайба пружинная | |
| 27 | Q***6 | Болт | |
| 28 | Q***5 | Hex bolt | |
| 29 | Q***4 | Шайба пружинная | |
| 30 | 8***6 | Brake floor | |
| 30 | 8***8 | Brake floor | |
| 31 | Q***2 | Штифт | |
| 32 | 9***4 | Brake camshaft | |
| 32 | 9***5 | Brake camshaft | |
| 33 | Q***0 | Шплинт | |
| 34 | Q***4 | Гайка | |
| 35 | 8***8 | Positive plate | |
| 36 | 8***1 | Bush | |
| 37 | 8***6 | Bush | |
| 38 | 9***8 | Brake prevented cap | |
| 39 | 8***2 | Return spring | |
| 40 | 8***2 | Return spring pin | |
| 41 | 9***7 | Эксцентрик | |
| 42 | 9***8 | Hollowness clincher | |
| 43 | 9***7 | Brake friction plate | |
| 44 | 8***1 | Brake friction plate | |
| 45 | 9***3 | Brake drum | |
| 46 | Q***0 | Болт |
