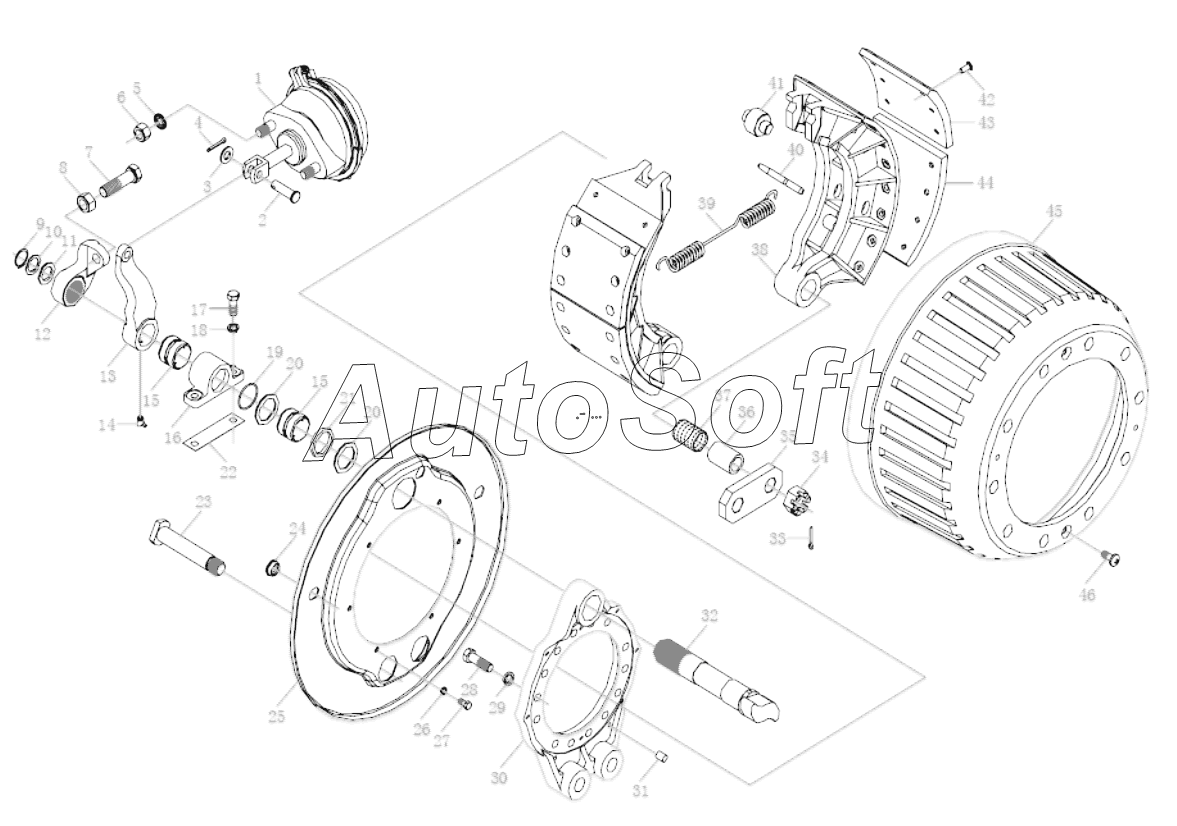

Каталог запасных частей к технике: Shaanxi Shacman SX4255DV385 (2011). FRONT AXLE BRAKING
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
30
30
30
31
32
32
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Diaphragm brake chamber | |
| 2 | Q***0 | Pin axle | |
| 3 | Q***4 | Шайба | |
| 4 | Q***2 | Шплинт | |
| 5 | Q***6 | Шайба пружинная | |
| 6 | Q***6 | Гайка № 1 | |
| 7 | Q***0 | Hex bolt | |
| 8 | Q***8 | Hex nut | |
| 9 | Q***5 | Кольцо | |
| 10 | 8***8 | Adjusting washer | |
| 11 | 8***2 | Шайба | |
| 12 | 8***0 | Adjusting arm | |
| 13 | 9***2 | Brake arm | |
| 14 | 9***4 | Пресс масленка | |
| 15 | 9***6 | Крышка защитная | |
| 16 | D***7 | Втулка | |
| 17 | Q***0 | Болт | |
| 18 | Q***2 | Шайба пружинная | |
| 19 | Q***0 | Wire circlip for axle | |
| 20 | 8***0 | Шайба | |
| 21 | 8***3 | Уплотнительное кольцо | |
| 22 | 8***6 | Adjusting washer | |
| 23 | 8***5 | Bear pin | |
| 24 | 8***7 | Кольцо | |
| 25 | 8***9 | Brake prevented dust cap | |
| 26 | Q***8 | Шайба пружинная | |
| 27 | Q***6 | Болт | |
| 28 | Q***5 | Hex bolt | |
| 29 | Q***4 | Шайба пружинная | |
| 30 | 8***6 | Brake floor | |
| 30 | 8***8 | Brake floor | |
| 31 | Q***2 | Штифт | |
| 32 | 9***4 | Brake camshaft | |
| 32 | 9***5 | Brake camshaft | |
| 33 | Q***0 | Шплинт | |
| 34 | Q***4 | Гайка | |
| 35 | 8***8 | Positive plate | |
| 36 | 8***1 | Bush | |
| 37 | 8***6 | Bush | |
| 38 | 9***8 | Brake prevented cap | |
| 39 | 8***2 | Return spring | |
| 40 | 8***2 | Return spring pin | |
| 41 | 9***7 | Эксцентрик | |
| 42 | 9***8 | Hollowness clincher | |
| 43 | 9***7 | Brake friction plate | |
| 44 | 8***1 | Brake friction plate | |
| 45 | 9***3 | Brake drum | |
| 46 | Q***0 | Болт |
