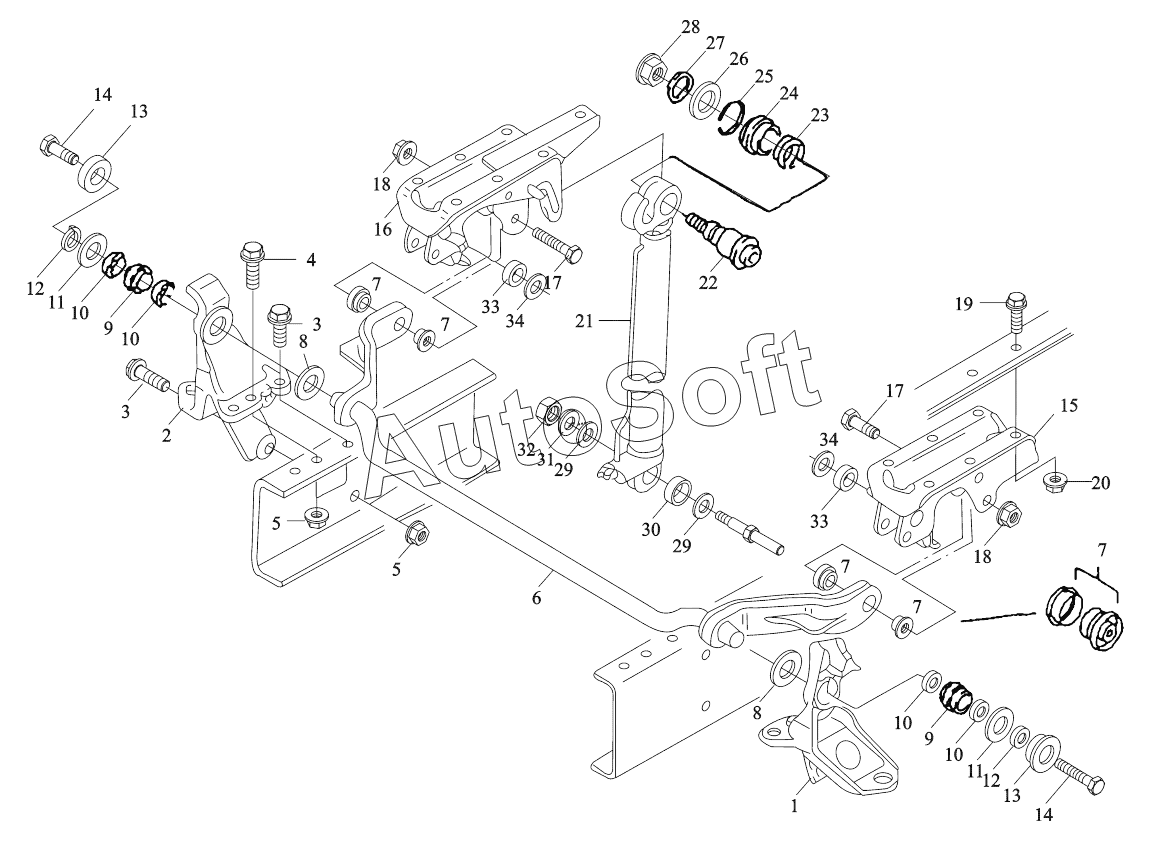

Каталог запасных частей к технике: Shaanxi Shacman SX4256NT324. CAB TILTING MECHANISM L.H. DRIVE VEHICLE
26
18
18
19
20
21
22
23
24
25
17
17
27
28
29
29
30
31
32
33
33
1
16
15
14
14
13
13
12
12
11
11
10
10
10
10
9
9
8
8
7
7
7
7
7
6
5
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***1 | Bracket left | |
| 2 | D***2 | Bracket right | |
| 3 | Q***2 | Hexagon flange face bearing toothed bolt - fine teeth | |
| 4 | Q***2 | Hex bolt | |
| 5 | 0***5 | Гайка М14х1,5-10-МАN183-В1 | |
| 6 | D***0 | Locating arm assembly | |
| 7 | 8***7 | Тяга | |
| 8 | 8***9 | Пробка | |
| 9 | 0***0 | Шайба 33х65х6-SТ/GI | |
| 10 | 8***9 | Подшипник | |
| 11 | 8***8 | Шайба 35,5х47х5-РUR | |
| 12 | 0***5 | Шайба 32х70х4-РАF | |
| 13 | 8***7 | Шайба | |
| 14 | Q***0 | Cylinder crew | |
| 15 | 8***0 | Кронштейн левый в сборе | |
| 16 | 8***1 | Болт М14х30 | |
| 17 | Q***0 | Hex shoulder stud | |
| 18 | 1***9 | Гайка VМ16х1,5DIN980 | |
| 19 | Q***5 | Hex.screw | |
| 20 | Q***2 | Гайка | |
| 21 | 8***4 | Болт | |
| 22 | 8***4 | Пружина 1,6х32,4х25-Х12СRNI177К | |
| 23 | 8***4 | Шайба | |
| 24 | 8***0 | Шайба-фиксатор А23,2х1,25 | |
| 25 | 8***7 | Шайба 25х38х3-РЕ | |
| 26 | 8***6 | Шайба 16,2х36х4-SТ2К32-А4С | |
| 27 | 0***7 | Гайка | |
| 28 | 8***3 | Шайба | |
| 29 | 8***7 | Шайба уплотнительная 29,5х40х7-РUR | |
| 30 | 8***5 | Шайба 18,2х44х3-SТ50-2-А3С | |
| 31 | 0***1 | Гайка АМ18х2-10-МАN183-В1 | |
| 32 | 8***4 | Шайба 20х40х20 | |
| 33 | 0***7 | Шайба 20х1,20-ZNРНR5F |
