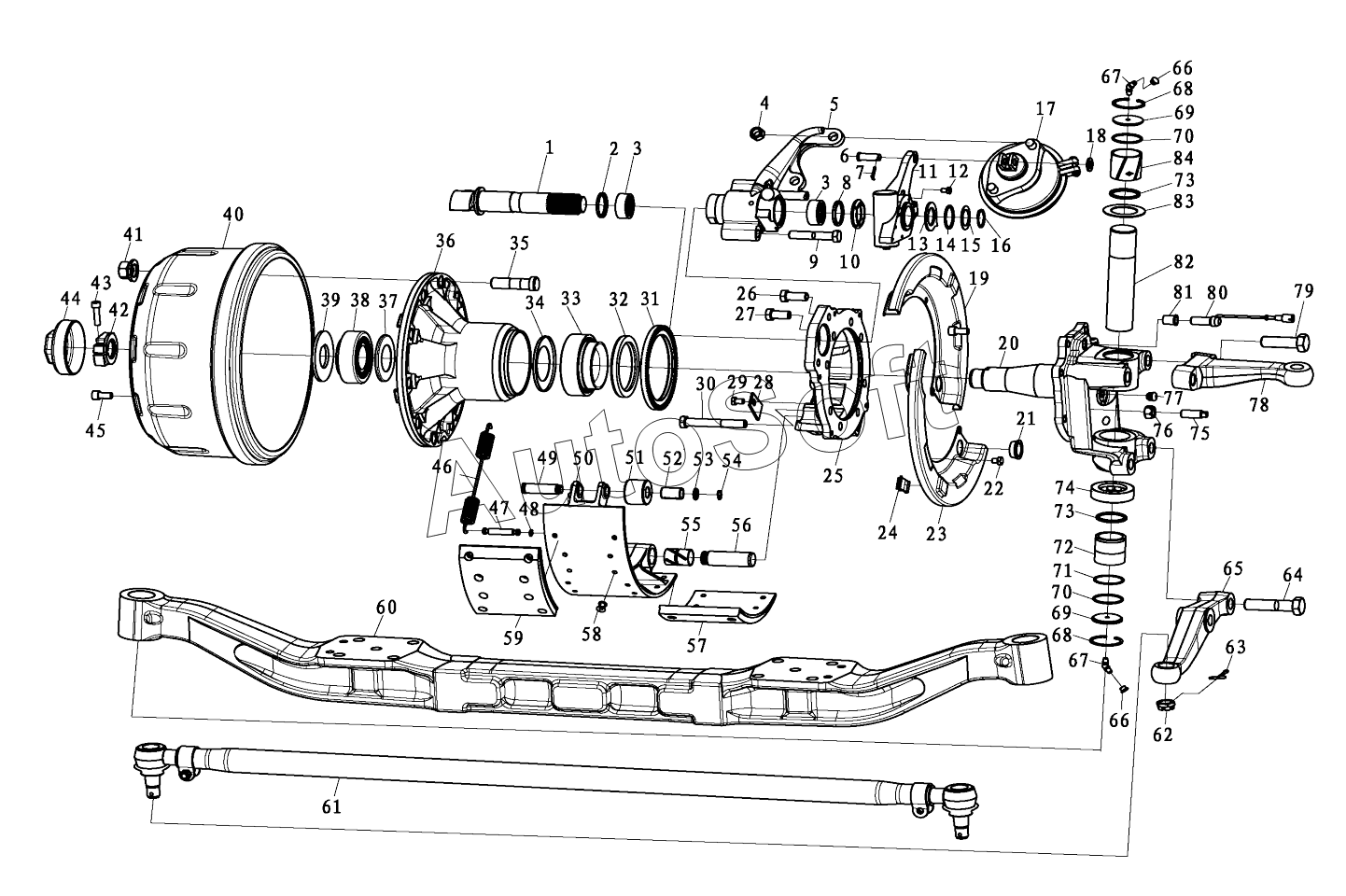

Каталог запасных частей к технике: Shaanxi Shacman SX4256NT324. MAN7.5 TON DRUM STEERING SHAFT
1
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
60
60
61
62
63
64
65
65
65
65
66
66
67
67
68
68
69
69
70
70
71
72
73
73
74
75
75
76
77
78
78
78
79
80
81
81
82
83
83
83
83
83
83
83
83
83
83
83
83
83
83
83
83
83
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Brake camshaft | |
| 1 | 8***4 | Brake camshaft | |
| 2 | 8***0 | Кольцо уплотнительное | |
| 3 | 8***5 | Подшипник | |
| 4 | Q***6 | Hex nut | |
| 4 | Q***6 | Hex nut | |
| 5 | 8***2 | Air-chamber bearer | |
| 5 | 8***3 | Air-chamber bearer | |
| 6 | 0***7 | Pin axle | |
| 7 | Q***5 | Cotter pin | |
| 8 | 8***9 | Кольцо уплотнительное | |
| 9 | Q***2 | Болт | |
| 10 | 8***3 | Bushing | |
| 11 | 8***1 | Automatic gap adjusting arm | |
| 12 | Q***2 | Болт | |
| 13 | 8***4 | Indicating plate | |
| 14 | 8***5 | Brake shoe adjusting washer | |
| 14 | 8***6 | Brake shoe adjusting washer | |
| 15 | 8***7 | Brake shoe adjusting washer | |
| 16 | 8***9 | Шайба | |
| 17 | 8***4 | Brake air-chamber | |
| 17 | Q***4 | Шайба уплотнительная | |
| 18 | 8***5 | Brake air-chamber | |
| 19 | Q***4 | Шайба | |
| 20 | 8***4 | Prevented dust cap | |
| 21 | 8***3 | Поворотный кулак | |
| 22 | 8***8 | Packing hulkhead | |
| 23 | Q***2 | Болт | |
| 24 | 8***3 | Prevented dust cap | |
| 25 | 8***5 | Packing hulkhead | |
| 26 | 8***8 | Brake floor | |
| 27 | Q***2 | Болт | |
| 28 | Q***2 | Болт | |
| 29 | 8***5 | Защитная пластина | |
| 30 | Q***2 | Hex flange surfaces bolt | |
| 31 | Q***2 | Болт | |
| 32 | 8***8 | Кольцо зубчатое переднего моста | |
| 32 | 8***5 | Кольцо уплотнительное | |
| 33 | 8***4 | Подшипник | |
| 34 | H***4 | O il baffle cover | |
| 35 | 8***2 | Wheel bolt | |
| 36 | H***0 | Front wheel hub | |
| 37 | H***5 | O il baffle cover | |
| 38 | H***7 | Radial- row-steep roller bearing | |
| 39 | 8***6 | Шайба стопорная | |
| 40 | 8***2 | Brake drum | |
| 41 | 1***0 | Гайка | |
| 42 | 8***6 | Гайка | |
| 43 | Q***2 | Стопор | |
| 44 | 8***9 | Колпак защитный | |
| 45 | Q***0 | Болт | |
| 46 | 8***5 | Пружина | |
| 46 | D***5 | Return spring | |
| 47 | 8***8 | Фиксатор | |
| 47 | D***0 | Return spring pin | |
| 48 | Q***3 | Circlip for axle | |
| 49 | 8***0 | Фиксатор | |
| 50 | 8***7 | Brake shoe | |
| 50 | D***6 | Brake shoe | |
| 51 | 8***3 | Roller | |
| 52 | 8***0 | Bush | |
| 53 | 0***5 | Шайба | |
| 54 | 1***2 | Circlip for axle | |
| 55 | 8***7 | Bush | |
| 56 | 8***2 | Фиксатор | |
| 57 | 8***0 | Lower brake friction plate | |
| 58 | 8***9 | Заклепка | |
| 59 | 8***5 | Upon brake friction plate | |
| 60 | D***5 | Front axle | |
| 60 | D***8 | Передняя ось | |
| 60 | D***1 | Front axle | |
| 61 | 8***5 | Steering cross rod | |
| 62 | 8***5 | Hex slit bolt | |
| 63 | Q***0 | Шплинт | |
| 64 | Q***S | Hex bolt | |
| 65 | 8***3 | Steering trapezium arm | |
| 65 | 8***4 | Steering trapezium arm | |
| 65 | H***1 | Steering trapezium arm | |
| 65 | H***2 | Steering trapezium arm | |
| 66 | 1***6 | Крышка защитная | |
| 67 | 1***4 | Taper thread grease nipple | |
| 68 | Q***8 | Шайба стопорная | |
| 69 | 8***1 | Packing disc | |
| 70 | 8***1 | Кольцо уплотнительное | |
| 71 | 8***6 | Шайба | |
| 72 | 8***3 | Подшипник | |
| 73 | 8***4 | Кольцо уплотнительное | |
| 74 | 0***7 | Подшипник | |
| 75 | H***1 | Fixed bolt | |
| 75 | H***1 | Fixed bolt | |
| 76 | Q***6 | Гайка № 1 | |
| 77 | 8***1 | Болт В18х3 | |
| 78 | 8***7 | Поворотный кулак левый | |
| 78 | 8***1 | Steering knuckle arm | |
| 78 | 8***3 | Steering knuckle arm | |
| 79 | Q***S | Hex bolt | |
| 80 | D***4 | Датчик АВS | |
| 81 | 8***8 | Blocking | |
| 81 | D***5 | Втулка датчика | |
| 82 | 8***7 | Шкворень | |
| 83 | 8***1 | Шайба | |
| 83 | 8***2 | Шайба | |
| 83 | 8***3 | Шайба | |
| 83 | 8***4 | Шайба | |
| 83 | 8***5 | Шайба | |
| 83 | 8***6 | Шайба | |
| 83 | 8***7 | Adjusting washer | |
| 83 | 8***8 | Adjusting washer | |
| 83 | 8***9 | Adjusting washer | |
| 83 | D***1 | Adjusting washer | |
| 83 | D***2 | Adjusting washer | |
| 83 | D***3 | Adjusting washer | |
| 83 | D***4 | Adjusting washer | |
| 83 | D***5 | Adjusting washer | |
| 83 | D***6 | Adjusting washer | |
| 83 | D***7 | Adjusting washer | |
| 83 | D***8 | Adjusting washer | |
| 84 | 8***6 | Верхняя втулка |
