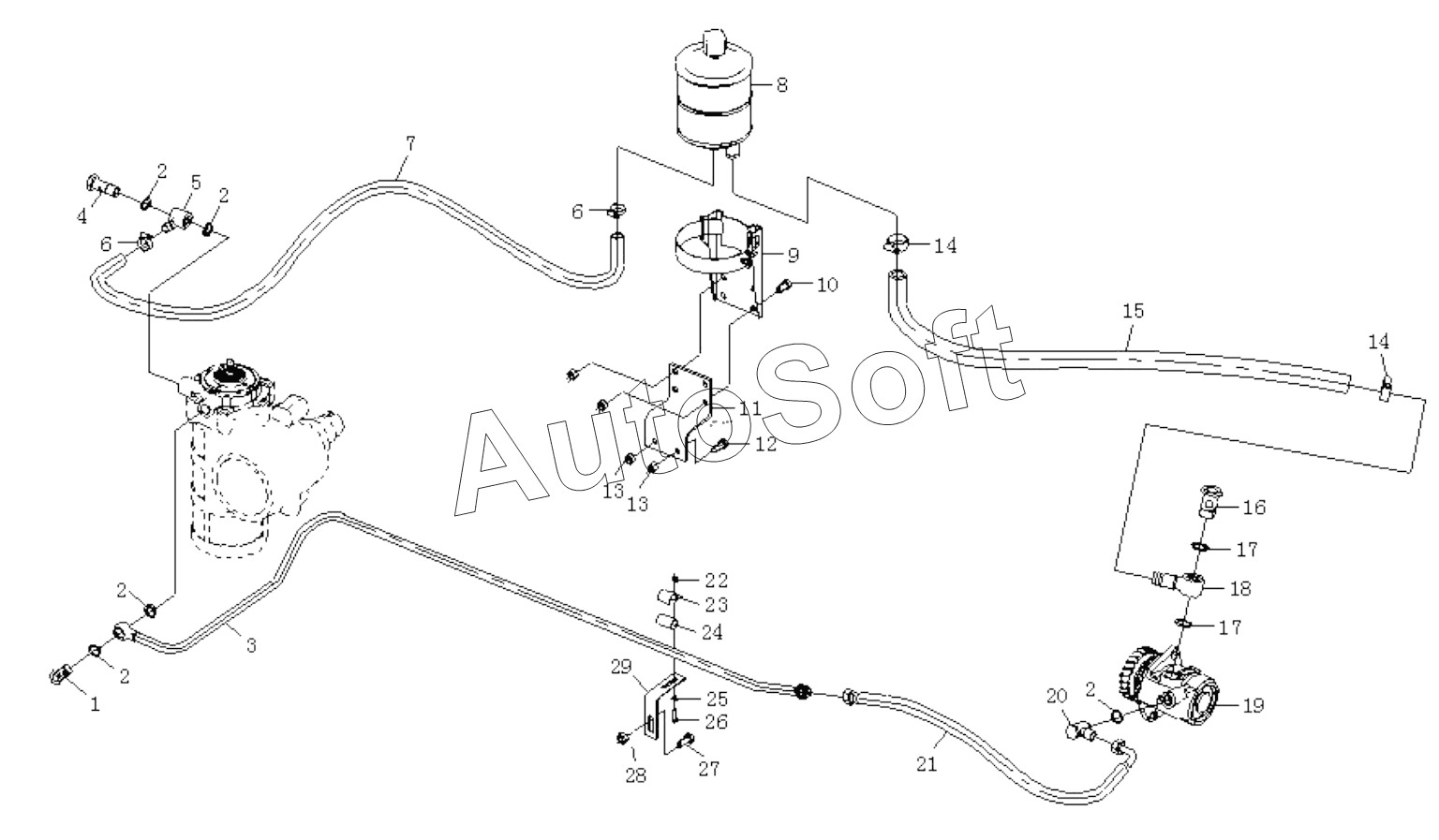

Каталог запасных частей к технике: Shaanxi Shacman SX4256NT324. HYDRAULIC DEVICE
1
2
2
2
2
2
3
4
5
6
6
7
8
9
10
10
11
12
13
13
14
14
15
DZ9100470039
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
190003171697
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 190003171697 | 1***7 | Хомут | |
| DZ9100470039 | D***9 | Spring jacket | |
| 1 | 1***2 | Болт | |
| 2 | D***4 | Seal-washer | |
| 3 | D***3 | Трубка | |
| 4 | 2***7 | Штуцер | |
| 5 | D***3 | Nozzle | |
| 6 | 1***6 | Clip | |
| 7 | 1***6 | Шланг резиновый | |
| 8 | D***3 | Oil container assy | |
| 9 | D***0 | Кронштейн бачка в сборе | |
| 10 | Q***3 | Hex screw | |
| 10 | Q***0 | Гайка | |
| 11 | D***0 | Bracket | |
| 12 | Q***3 | Hex screw | |
| 13 | Q***4 | Гайка | |
| 14 | 1***1 | Clip | |
| 15 | 1***0 | Hose | |
| 16 | 1***1 | Болт | |
| 17 | 1***1 | Шайба уплотнительная | |
| 18 | 1***6 | Гайка-штуцер | |
| 19 | D***1 | Steering pump | |
| 20 | 1***2 | Болт | |
| 21 | D***4 | Полиуретановый шланг в сборе | |
| 22 | Q***6 | Шайба стопорная | |
| 23 | 1***1 | Хомут | |
| 24 | 1***1 | Резиновый шланг | |
| 25 | Q***6 | Шайба 8х16х2-SТ-А3С | |
| 26 | Q***5 | Hex. Screw | |
| 27 | Q***2 | Hex screw | |
| 28 | Q***0 | Гайка | |
| 29 | S***3 | Bracket |
