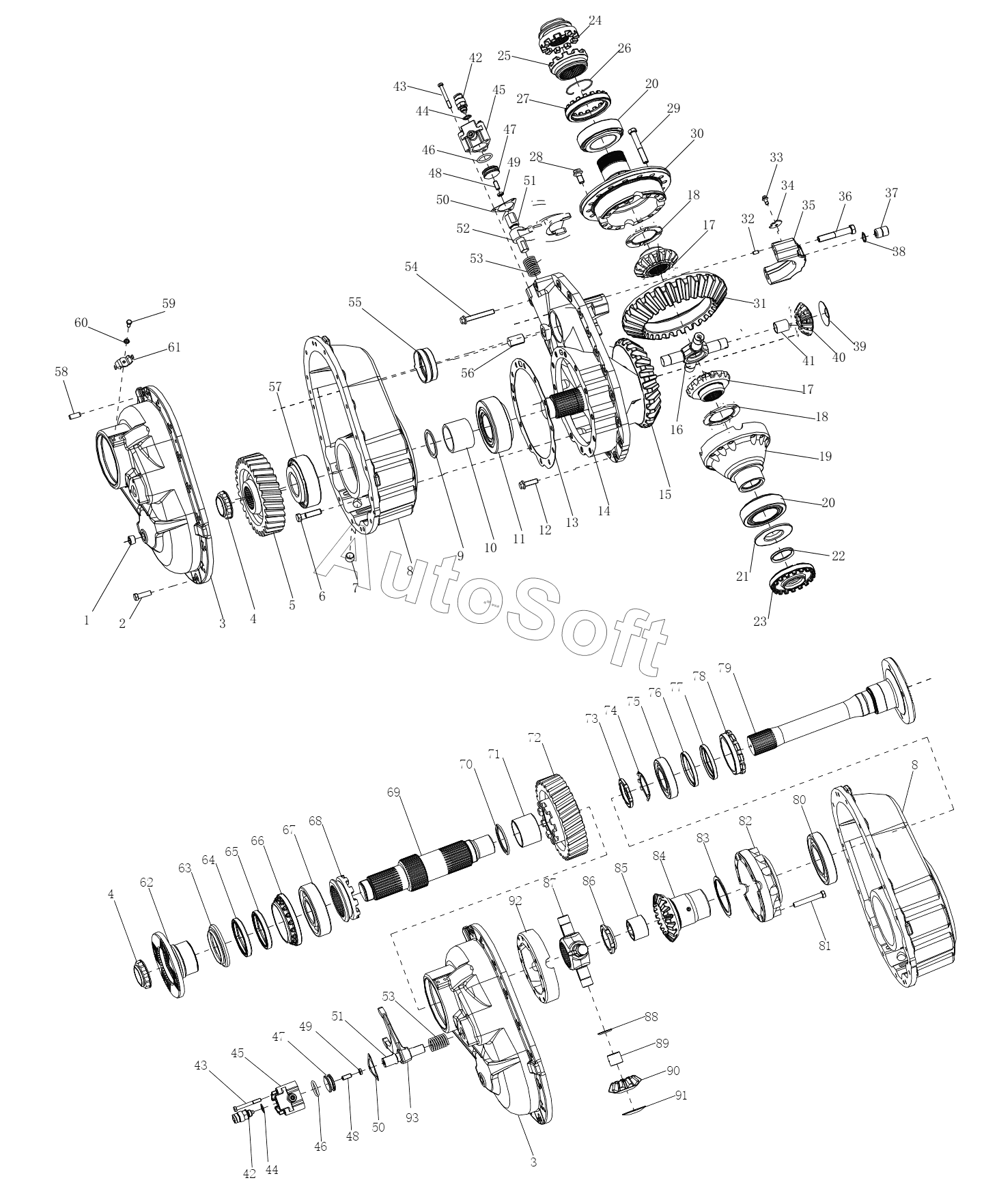

Каталог запасных частей к технике: Shaanxi Shacman SX3316HT406C. MAN DOUBLE-STAGE REDUCTION DRIVE MIDDLE AXLE MIDDLE SECTION
1
2
3
3
4
4
5
6
7
8
8
9
10
11
12
13
14
15
15
15
15
15
16
17
17
18
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
31
31
31
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
44
45
45
46
46
47
47
48
48
49
49
50
50
51
51
52
53
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
83
84
85
86
87
88
89
90
91
92
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Plug | |
| 2 | Q***0 | Hexagon head bolts - fine teeth | |
| 3 | 8***9 | Pass-axle box cap | |
| 4 | 8***3 | Lock nut | |
| 5 | 8***1 | Passive column gear | |
| 6 | Q***2 | Болт | |
| 7 | 8***5 | Plug | |
| 8 | 8***9 | Pass axle box | |
| 9 | 8***0 | Adjusting washer | |
| 10 | 8***9 | Space bush | |
| 11 | 0***2 | Row-steeproller bearing | |
| 12 | Q***2 | Hex bolt | |
| 13 | 8***0 | Adjusting washer | |
| 14 | D***1 | Final drive case | |
| 15 | 8***0 | Active taper gear | |
| 15 | 8***3 | Active taper gear | |
| 15 | 8***2 | Active taper gear | |
| 15 | 8***4 | Active taper gear | |
| 15 | 8***5 | Active taper gear | |
| 16 | 8***4 | Cross axle | |
| 17 | 8***6 | Axle shaft gear | |
| 18 | 8***3 | Axle shaft gear washer | |
| 19 | 8***8 | Differential case | |
| 20 | 0***0 | Row-steep roller bearing | |
| 21 | 8***2 | Oil baffle disc | |
| 22 | 0***5 | V-ring | |
| 23 | 8***2 | Adjusting nut | |
| 24 | 8***3 | Shift sleeve | |
| 25 | 8***4 | Fixed sleeve | |
| 26 | 8***1 | Wire circlip for axle | |
| 27 | 8***3 | Adjusting nut | |
| 28 | 8***1 | Hex bolt | |
| 29 | Q***2 | Hex bolt | |
| 30 | 8***3 | Differential case | |
| 31 | 8***0 | Passive bevel gear | |
| 31 | 8***3 | Passive bevel gear | |
| 31 | 8***2 | Passive bevel gear | |
| 31 | 8***4 | Passive bevel gear | |
| 31 | 8***5 | Passive bevel gear | |
| 32 | Q***6 | Pin | |
| 33 | Q***6 | Hex bolt | |
| 34 | D***6 | Lock piece | |
| 35 | 8***1 | Lock piece | |
| 36 | 0***7 | Hex bolt | |
| 37 | 8***1 | Bush | |
| 38 | 0***3 | Washer | |
| 39 | 8***5 | Plant gear washer | |
| 40 | 8***9 | Plant gear | |
| 41 | 8***8 | Bush | |
| 42 | 8***4 | Gearbox switch | |
| 43 | Q***0 | Hex bolt | |
| 44 | 1***0 | Packing washer | |
| 45 | 8***6 | Shift cylinder | |
| 46 | 0***4 | O-ring | |
| 47 | 8***1 | Plunger | |
| 48 | Q***5 | Threaded pin | |
| 49 | Q***0 | Hex nut | |
| 50 | 8***7 | Gasket | |
| 51 | 8***3 | Selector shaft | |
| 52 | 8***6 | Selector fork | |
| 53 | 8***9 | Spring | |
| 54 | D***4 | Bolt | |
| 55 | 8***3 | Locating cowl | |
| 56 | 8***9 | Pin | |
| 57 | 0***5 | Row-steep roller | |
| 58 | Q***2 | Bearing | |
| 59 | Q***6 | Болт | |
| 60 | Q***8 | Hex bolt | |
| 61 | 8***1 | Anti-loose lock | |
| 62 | 8***5 | Lock piece | |
| 63 | 8***4 | Flange assembly | |
| 64 | 0***1 | Prevented dust cap | |
| 65 | 0***7 | Grease packing | |
| 66 | 8***4 | Grease packing | |
| 67 | 0***3 | Adjusting nut | |
| 68 | 8***5 | Gear | |
| 69 | 8***6 | Master axle | |
| 70 | 8***7 | Washer | |
| 71 | 8***9 | Bush | |
| 72 | 8***1 | Active column gear | |
| 73 | D***1 | Slotted round nut | |
| 74 | 0***2 | Lock piece | |
| 75 | D***6 | Gear | |
| 76 | 0***1 | Grease packing | |
| 77 | 0***5 | Grease packing | |
| 78 | 8***3 | Adjusting nut | |
| 79 | 8***1 | Flange | |
| 80 | 0***3 | Gear | |
| 81 | Q***2 | Hex bolt | |
| 82 | 8***8 | Differential case | |
| 83 | 8***1 | Adjusting washer | |
| 83 | 8***2 | Adjusting washer | |
| 84 | 8***2 | Axle shaft gear | |
| 85 | 8***0 | Bush | |
| 86 | 8***7 | Adjusting nut | |
| 87 | 8***5 | Cross axle | |
| 88 | 8***5 | Washer | |
| 89 | 8***9 | Bush | |
| 90 | 8***9 | Plant gear | |
| 91 | 8***1 | Plant gear washer | |
| 92 | 8***6 | Differential case | |
| 93 | 8***1 | Selector fork |
