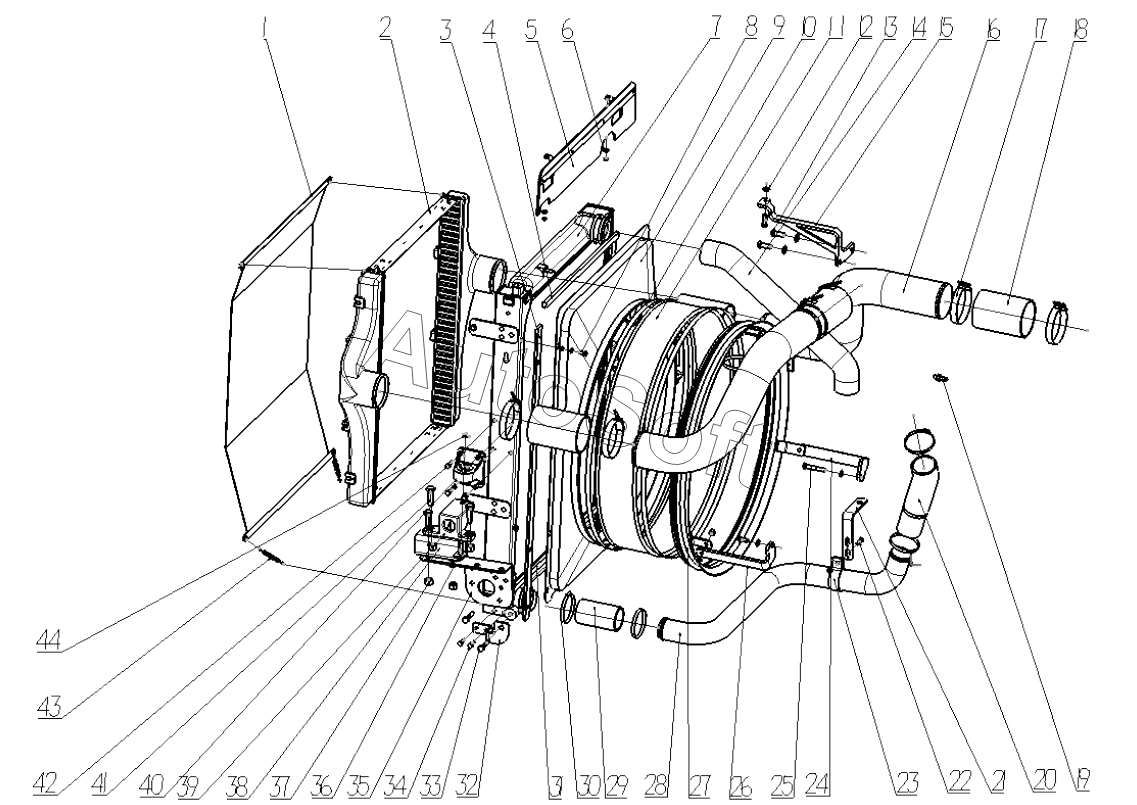

Каталог запасных частей к технике: Shaanxi Shacman SX3316HT406C. COOLER SYSTEM (NEW M3000/ISM)
1
2
2
3
4
4
5
6
6
7
7
8
8
9
10
11
12
Q40110
Q33210T2F3
13
Q33210T2F3
14
14
15
16
17
18
19
20
21
22
Q40208
Q33208T2F3
23
24
25
Q40110
26
27
28
DZ96259534047
29
30
31
32
DZ96259538034
33
Q33210T2F3
34
Q40308
35
36
37
190003888620
38
39
DZ96259538020
40
41
Q40214
Q33214
42
Q40308
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 190003888620 | 1***0 | Self-locking nuts | |
| DZ96259534047 | D***7 | Water outlet pipe | |
| DZ96259538020 | D***0 | Rihgt support | |
| DZ96259538034 | D***4 | Right connect bracket | |
| Q33208T2F3 | Q***3 | Hex nut | |
| Q33210T2F3 | Q***3 | Hex nut | |
| Q33210T2F3 | Q***3 | Hex nut | |
| Q33210T2F3 | Q***3 | Hex nut | |
| Q33214 | Q***4 | Гайка | |
| Q40110 | Q***0 | Шайба | |
| Q40110 | Q***0 | Шайба | |
| Q40208 | Q***8 | Шайба | |
| Q40214 | Q***4 | Large gasket | |
| Q40308 | Q***8 | Шайба пружинная | |
| Q40308 | Q***8 | Шайба пружинная | |
| 1 | D***3 | Dustproof net | |
| 2 | D***1 | CAC | |
| 2 | D***0 | CAC | |
| 3 | D***5 | Hermetical pastern | |
| 4 | D***3 | Hermetical pastern | |
| 4 | D***6 | Hermetical pastern | |
| 5 | D***6 | Preventing circumfluence assembly | |
| 6 | Q***6 | Nut | |
| 6 | Q***6 | Шайба | |
| 7 | D***3 | Radiator | |
| 7 | D***0 | Radiator | |
| 8 | Q***6 | Болт | |
| 8 | Q***8 | Шайба пружинная | |
| 9 | D***7 | Air duct assembly | |
| 10 | D***2 | Хомут | |
| 11 | D***7 | Air duct assembly | |
| 12 | Q***3 | Hex screw | |
| 13 | Q***2 | Болт | |
| 14 | D***5 | Outlet rubber hose | |
| 14 | D***8 | Outlet rubber hose | |
| 15 | D***9 | UP bracket | |
| 16 | D***9 | CAC outlet pipe | |
| 17 | D***5 | Clip | |
| 18 | D***8 | Rubber hose | |
| 19 | 2***6 | connect | |
| 20 | D***6 | Rubber hose | |
| 21 | D***5 | Bracket | |
| 22 | Q***3 | Hex bolt | |
| 23 | D***5 | Water pipe clip | |
| 24 | D***9 | Bracket | |
| 25 | Q***0 | Hex screw | |
| 26 | D***4 | Left bracket | |
| 27 | D***5 | Wind retaining ring | |
| 28 | D***4 | Water outlet pipe | |
| 29 | D***4 | Rubber hose | |
| 30 | Q***3 | Хомут | |
| 31 | D***7 | Hermetical pastern | |
| 32 | D***3 | Left connect bracket | |
| 33 | Q***0 | Hex.screw | |
| 34 | Q***6 | Болт | |
| 35 | D***2 | Support | |
| 36 | D***0 | Опора в сборе | |
| 37 | Q***0 | Hex screw | |
| 38 | D***7 | Bracket | |
| 39 | D***9 | Left support | |
| 40 | 8***8 | Держатель радиатора в сборе | |
| 41 | Q***5 | Болт | |
| 42 | Q***6 | Болт | |
| 43 | D***1 | Spring | |
| 44 | 0***1 | Гайка |
