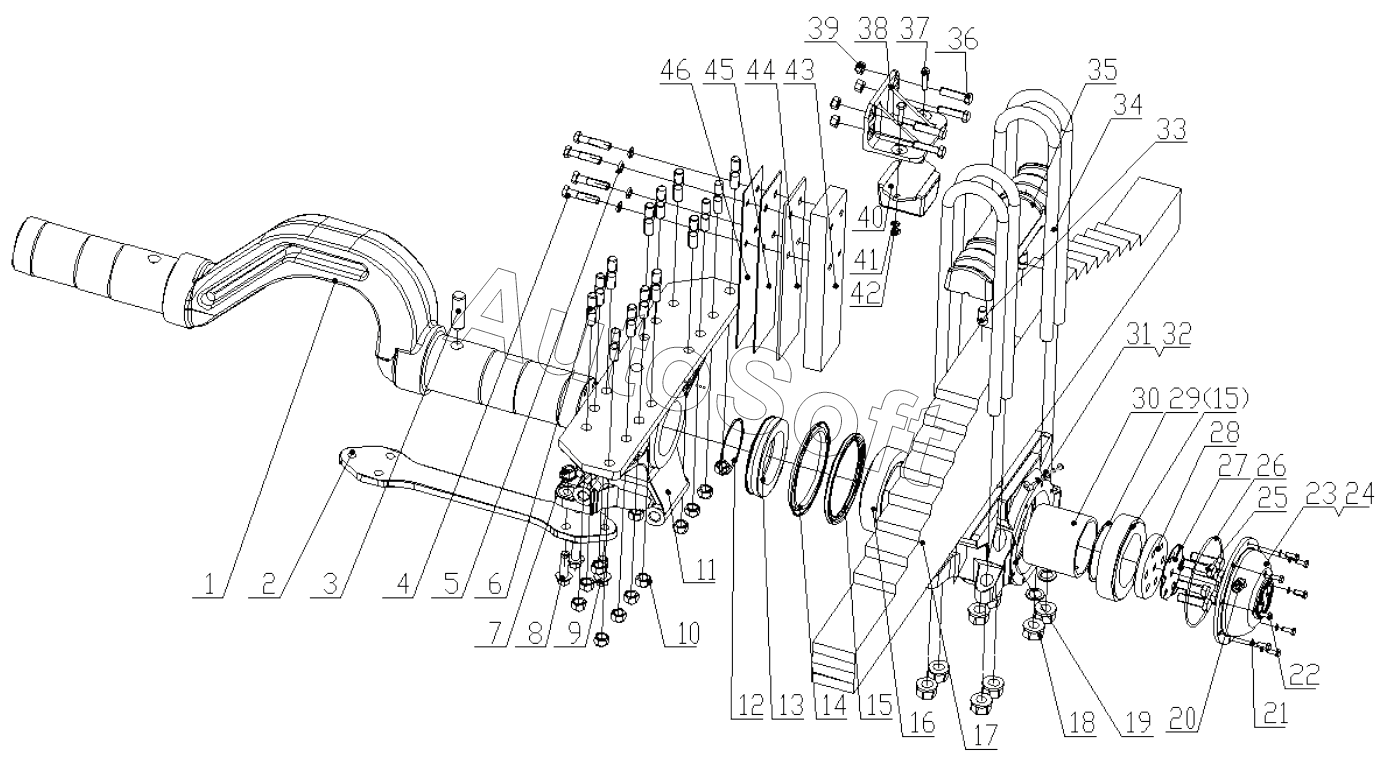

Каталог запасных частей к технике: Shaanxi Shacman SX3316HT406C. REAR SUSPENSION в… (DC95319520801)
34
28
29
29
29
29
29
29
29
30
31
32
33
27
35
36
37
38
39
40
41
42
43
44
45
46
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***2 | Balance axis | |
| 2 | D***6 | Bracket lower connecting plate | |
| 3 | 1***7 | Палец | |
| 4 | Q***3 | Hex head bolt-fine teeth | |
| 5 | Q***4 | Шайба пружинная | |
| 6 | 1***7 | Stud bolts | |
| 7 | Q***2 | All metal hex flange face lock nut | |
| 8 | Q***2 | Hexagon flange face bearing toothed bolt | |
| 9 | Q***2 | Hexagon flange face bearing toothed bolt | |
| 10 | 1***3 | Type 1 Hex Nut - Fine Tooth - A-- Nut | |
| 11 | D***5 | Bracket | |
| 12 | D***4 | Seal ring | |
| 13 | 1***6 | Кольцо уплотнительное | |
| 14 | D***2 | Ring | |
| 15 | A***3 | Кольцо уплотнительное | |
| 16 | 1***2 | Подшипник | |
| 17 | D***0 | Рессора задняя в сборе | |
| 18 | D***4 | Dtf hex flange nut | |
| 19 | D***8 | Balance shaft housing | |
| 20 | 1***1 | Hex plug screw | |
| 21 | Q***8 | Шайба пружинная | |
| 22 | Q***3 | Hex head bolt | |
| 23 | D***1 | Shell cover | |
| 24 | D***2 | Shell cover | |
| 25 | Q***2 | Hex bolt | |
| 26 | D***5 | O-ring seal | |
| 27 | D***5 | Stop washer | |
| 28 | D***5 | Stop washer | |
| 29 | 1***2 | Positioning washer | |
| 29 | 1***3 | Positioning washer | |
| 29 | 1***4 | Positioning washer | |
| 29 | 1***3 | Positioning washer | |
| 29 | 1***6 | Positioning washer | |
| 29 | 1***9 | Positioning washer | |
| 29 | A***8 | Positioning washer | |
| 30 | 1***1 | Втулка | |
| 31 | D***1 | Hex head bolt | |
| 32 | Q***F | Gasket | |
| 33 | 1***6 | Направляющий палец | |
| 34 | D***4 | Rear spring riding bolt | |
| 35 | S***0 | Riding bolt seat | |
| 36 | Q***3 | Hexagon flange face bearing toothed bolt - fine teeth | |
| 37 | Q***0 | Болт | |
| 38 | D***1 | Buffer block bracket | |
| 39 | 0***5 | Гайка М14х1,5-10-МАN183-В1 | |
| 40 | S***0 | Buffer block assembly | |
| 41 | Q***0 | Шайба | |
| 42 | Q***3 | Type 1 hex nut | |
| 43 | D***5 | guide plate | |
| 44 | D***6 | Balance board | |
| 45 | D***2 | Balance board | |
| 46 | D***1 | Balance board |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
