Каталог запасных частей к технике: Shaanxi Shacman SX42584V324. DOUBLE BOTTLE LNG SYSTEM_2450/500_TIANHAI (PIPELINE)
22
22
15
16
17
18
19
19
20
21
14
23
23
23
24
25
26
27
28
29
29
30
7
1
1
2
2
3
3
4
4
4
4
5
6
6
7
8
9
10
11
11
12
12
12
12
13
13

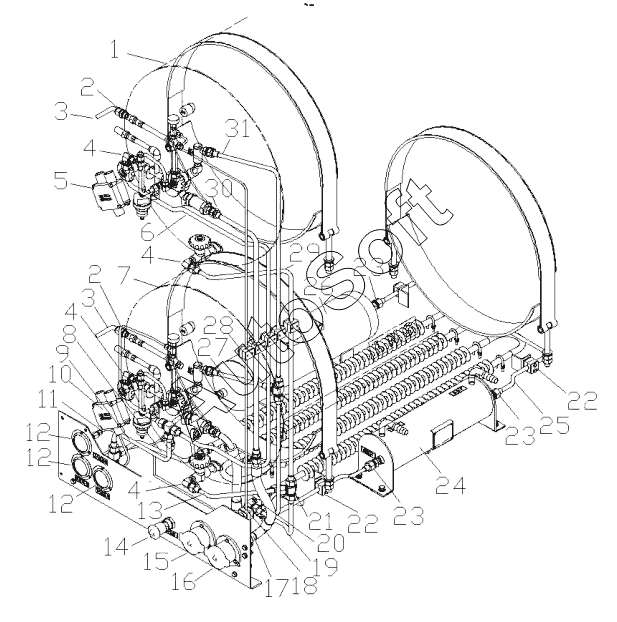

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| DZ95259561124 | D***4 | Dz95259561124 | |
| DZ96259562006 | D***6 | Dz96259562006 | |
| DZ96259562007 | D***7 | Dz96259562007 | |
| 1 | D***8 | Upper gas cylinder assembly (450) | |
| 1 | D***5 | Upper gas cylinder assembly (500) | |
| 2 | D***3 | Card sleeve type straight-through connector | |
| 3 | D***9 | Safety valve vent pipe (450) | |
| 4 | D***6 | Spherical sealed right-angle joint body | |
| 5 | D***4 | Can bus auxiliary transmitter | |
| 6 | D***8 | Back trachea | |
| 6 | D***9 | Back trachea | |
| 7 | D***7 | Lower gas cylinder assembly (450) | |
| 7 | D***4 | Lower gas cylinder assembly (500) | |
| 8 | D***5 | Pressurized return trachea (500) | |
| 9 | D***7 | Z-shaped elbow | |
| 10 | D***1 | Can bus main transmitter | |
| 11 | D***9 | Outlet pressure gauge tube | |
| 11 | D***8 | Outlet pressure gauge tube | |
| 12 | D***2 | Pressure gauge | |
| 13 | D***6 | Elbow | |
| 13 | D***8 | Elbow | |
| 14 | D***2 | Ck return air outlet | |
| 15 | D***1 | Low temperature filling port | |
| 16 | D***9 | Spherical sealed three-way joint body | |
| 17 | D***0 | Metal corrugated hose | |
| 18 | D***5 | Metal corrugated hose | |
| 19 | D***2 | Pressurized outlet pipe (450) | |
| 19 | D***9 | Pressurized outlet pipe (500) | |
| 20 | D***8 | Rg booster control valve | |
| 21 | D***7 | Spherical sealed straight-through joint body | |
| 22 | D***4 | Lightweight pipe clamp | |
| 23 | D***8 | Right angle joint | |
| 24 | D***0 | Vaporizer | |
| 25 | D***9 | Buffer tank intake pipe | |
| 26 | D***0 | Buffer tank assembly | |
| 27 | D***0 | Straight pipe | |
| 28 | P***p | Pipe clamp | |
| 29 | D***5 | Z-shaped elbow | |
| 29 | D***7 | Z-shaped elbow | |
| 30 | D***6 | Elbow |
