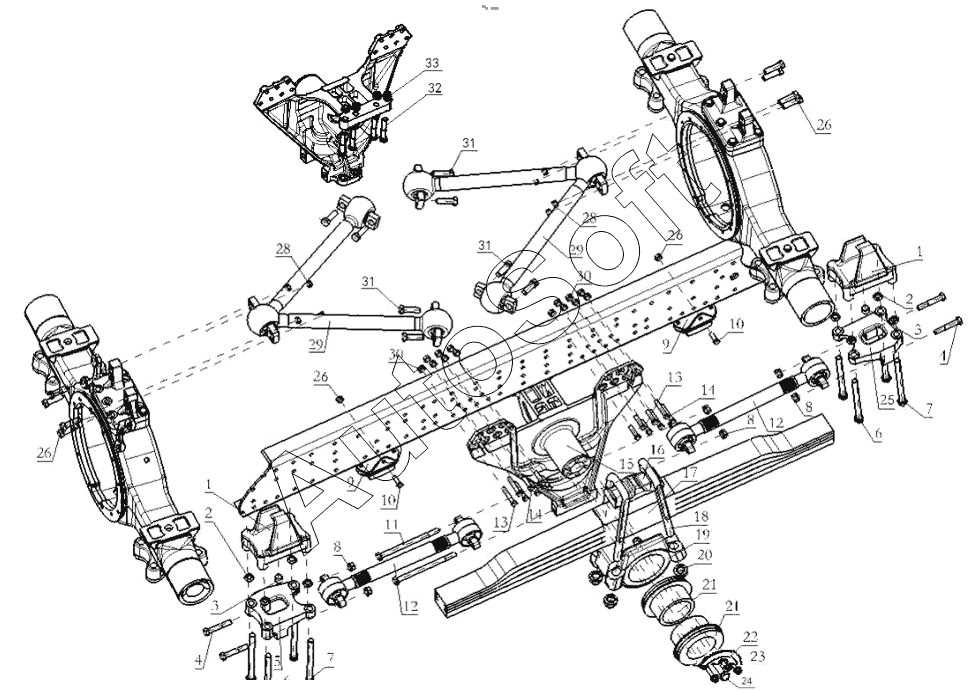

Каталог запасных частей к технике: Shaanxi Shacman SX42584V324. REAR SUSPENSION (DC95259520432)
25
18
19
20
21
21
22
23
24
17
26
26
26
26
28
28
29
29
30
30
31
31
31
32
33
10
10
2
2
3
3
4
4
5
6
7
7
8
8
8
9
9
1
1
11
12
12
13
13
13
13
13
13
14
14
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| DZ97259520403 | D***3 | High-strength gasket | |
| 1 | S***8 | Spring skateboard | |
| 2 | 8***8 | Spherical washer | |
| 3 | S***3 | Positioning pin | |
| 4 | 0***8 | Hex head bolt | |
| 5 | 8***3 | Support plate | |
| 6 | Q***2 | Hex head bolts | |
| 7 | Q***2 | Hex head bolts | |
| 8 | 0***1 | Hex self-locking nut | |
| 9 | D***0 | Limit block assembly | |
| 10 | Q***3 | Hex head bolts | |
| 11 | 0***4 | Hex head bolt | |
| 12 | D***Q | Lower thrust rod assembly | |
| 13 | 1***6 | Hexagonal flange surface bearing surface toothed bolts-fine teeth | |
| 13 | Q***3 | Hexagonal flange surface bearing surface toothed bolts-fine teeth | |
| 14 | Q***2 | Hexagonal flange surface bearing surface toothed bolts-fine teeth | |
| 14 | Q***3 | Hexagonal flange surface bearing surface toothed bolts-fine teeth | |
| 15 | D***D | Balance shaft bracket | |
| 16 | Z***0 | Leaf spring pressure plate | |
| 17 | S***9 | Rear leaf spring assembly | |
| 18 | S***7 | Rear spring riding bolt | |
| 19 | D***1 | Leaf spring seat | |
| 20 | 8***0 | Ball nut | |
| 21 | 8***8 | Convex bushing | |
| 22 | D***Q | Flange | |
| 23 | 1***2 | Hexagonal flange surface bearing surface toothed bolt | |
| 24 | D***4 | Hexagonal head bolt | |
| 25 | 8***0 | Support plate | |
| 26 | 1***0 | Self-locking nuts | |
| 27 | Q***2 | Hex head bolts-fine pitch | |
| 28 | S***7 | Dtf hexagonal flange nut | |
| 29 | D***2 | V-shaped thrust rod | |
| 30 | 0***5 | Гайка М14х1,5-10-МАN183-В1 | |
| 31 | 0***3 | Hexagon shoulder bolt | |
| 32 | Q***2 | Hex bolt | |
| 33 | 1***6 | Locking nut |
