Каталог запасных частей к технике: Shaanxi Shacman SX5256GJBMR364 (2018). AIR CONDITIONING SYSTEM
1
2
2
2
2
3
4
4
4
4
5
5
5
5
6
6
6
6
7
7
8
8
9
9
10
11
12
12
13
14
15
16
16
16
16
17
18
19

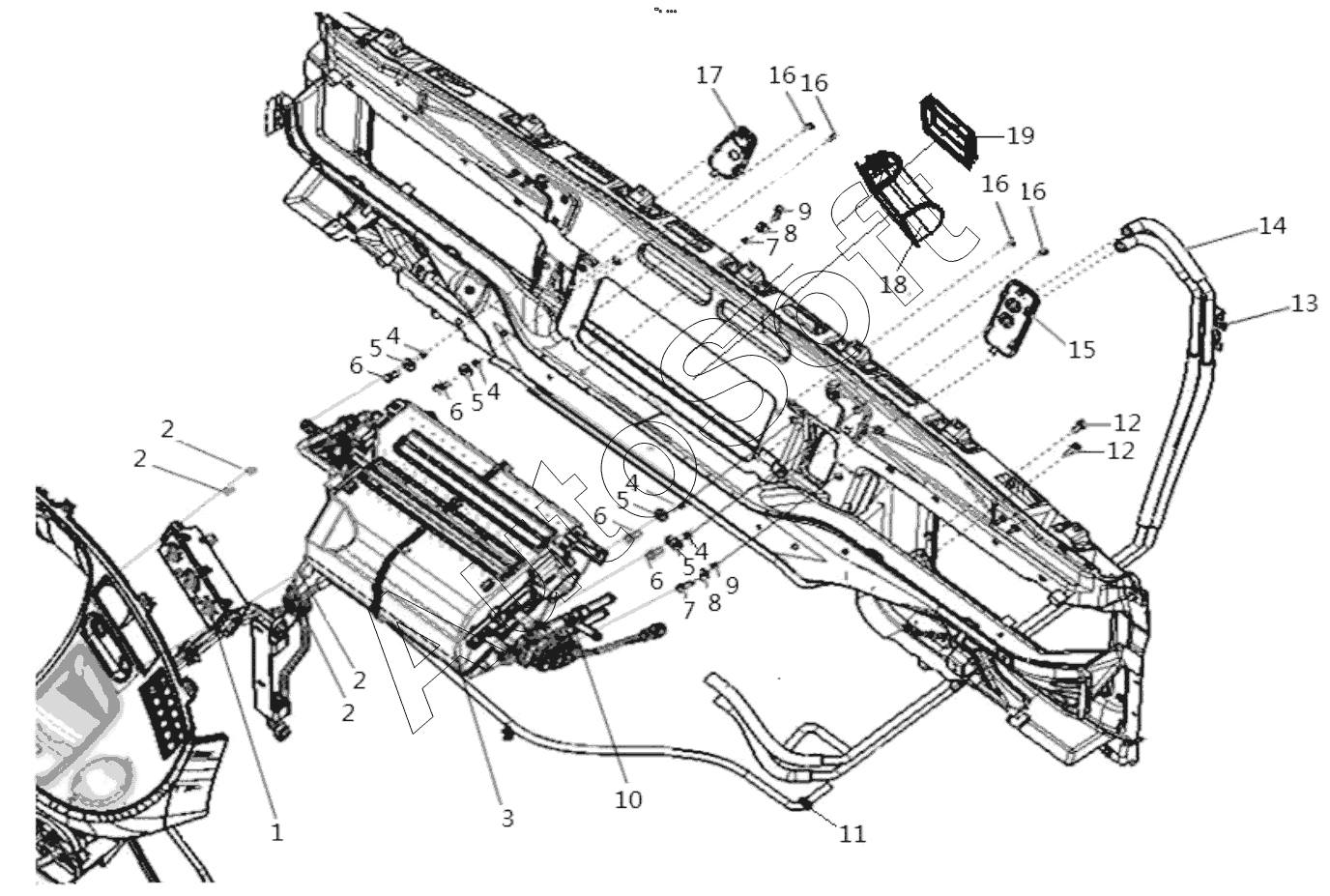

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***3 | Air conditioning control panel | |
| 2 | Q***6 | Болт | |
| 3 | D***2 | Cooling and heating integrated machine | |
| 4 | Q***0 | Шайба | |
| 5 | Q***0 | Шайба | |
| 6 | Q***5 | Болт | |
| 7 | Q***5 | Hex. Screw | |
| 8 | Q***6 | Шайба 8х16х2-SТ-А3С | |
| 9 | Q***6 | Шайба | |
| 10 | D***3 | Air drainage pipe pieces | |
| 11 | D***1 | Air conditioner drain pipe gasket | |
| 12 | Q***0 | Болт с шестигранной головкой М8х20 | |
| 13 | D***7 | Warm air pipe | |
| 14 | D***3 | Warm air pipe connection hose | |
| 15 | D***1 | Heater tube sealing pad of front panel | |
| 16 | Q***2 | Screw | |
| 17 | D***2 | Coad coal pipe gasket of front | |
| 18 | D***2 | Fan housing assembly | |
| 19 | D***5 | Air conditioning filter assembly |
