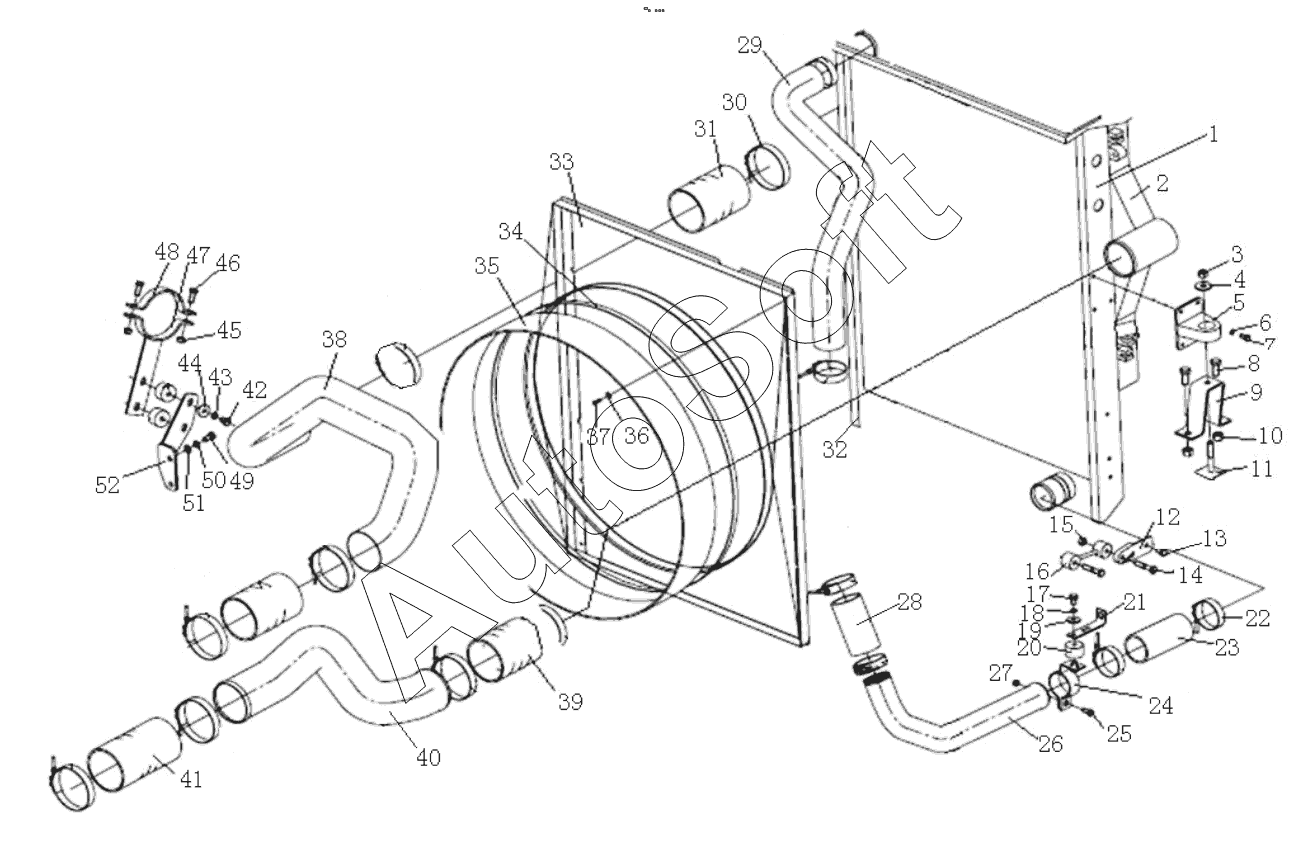

Каталог запасных частей к технике: Shaanxi Shacman F3000 (2013). COOLER SYSTEM (F2000)
1
1
2
2
3
4
5
6
7
8
9
9
9
9
9
9
9
10
11
11
12
13
14
13
14
15
16
17
18
19
20
20
21
21
21
21
22
23
24
24
25
26
26
27
28
29
29
29
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| DZ9112538038 | D***8 | Air duct assembly | |
| DZ9114531012 | D***2 | Hermetical pastern | |
| DZ91259538602 | D***2 | Хомут | |
| DZ93259535302 | D***2 | Rubber hose | |
| Q150B0816TF2 | Q***2 | Болт | |
| 1 | D***1 | Radiator | |
| 1 | D***2 | Radiator | |
| 2 | D***1 | Промежуточный радиатор | |
| 2 | D***2 | САС | |
| 3 | 0***1 | Гайка | |
| 4 | Q***2 | Washer | |
| 5 | 8***8 | Держатель радиатора в сборе | |
| 6 | Q***8 | Шайба пружинная | |
| 7 | Q***6 | Болт | |
| 8 | Q***3 | Hex screw | |
| 9 | D***1 | Right support | |
| 9 | D***1 | Left support | |
| 9 | D***5 | Left support | |
| 9 | D***6 | Right support | |
| 9 | D***8 | Left support | |
| 9 | D***9 | Right support | |
| 9 | Q***4 | Гайка | |
| 10 | D***0 | Опора в сборе | |
| 11 | D***0 | Square screw | |
| 11 | D***4 | Правая соединительная планка | |
| 12 | D***5 | Левая соединительная планка | |
| 13 | D***0 | Правый анкер | |
| 13 | Q***6 | Болт | |
| 14 | D***9 | Левый анкер | |
| 14 | Q***0 | Hex.screw | |
| 15 | Q***3 | Hex nut | |
| 16 | 8***3 | Опора в сборе | |
| 17 | Q***2 | Болт | |
| 18 | Q***0 | Шайба | |
| 19 | Q***0 | Шайба | |
| 20 | 1***7 | Circle buffer | |
| 20 | D***2 | Buffer | |
| 21 | D***5 | Bracket | |
| 21 | D***5 | Bracket | |
| 22 | Q***3 | Хомут | |
| 23 | D***5 | Rubber hose | |
| 24 | D***8 | Water pipe clip | |
| 24 | D***5 | Water pipe clip | |
| 25 | Q***3 | Hex head bolts | |
| 26 | D***2 | Drain pipe | |
| 26 | D***5 | Drain pipe | |
| 27 | Q***3 | Hex nut | |
| 28 | D***6 | Rubber hose | |
| 29 | D***8 | Rubber hose | |
| 29 | D***2 | Rubber hose | |
| 29 | D***0 | Rubber hose | |
| 29 | D***7 | Rubber hose | |
| 30 | D***5 | Хомут | |
| 31 | D***3 | Rubber hose | |
| 32 | D***1 | Уплотнительная полоса | |
| 33 | D***0 | Air duct assembly | |
| 34 | D***7 | Air duct assembly | |
| 35 | Q***8 | Шайба | |
| 36 | Q***8 | Шайба пружинная | |
| 37 | D***5 | Drain pipe | |
| 38 | D***6 | Drain pipe | |
| 39 | D***7 | Inlet pipe | |
| 40 | D***8 | Rubber hose | |
| 40 | D***7 | Inlet pipe | |
| 41 | Q***8 | Болт | |
| 42 | Q***0 | Шайба | |
| 43 | Q***0 | Шайба | |
| 44 | Q***3 | Hex nut | |
| 45 | Q***5 | Болт | |
| 46 | D***1 | Clip | |
| 47 | 1***1 | Clip | |
| 48 | D***4 | Clip | |
| 49 | Q***2 | Шайба пружинная | |
| 50 | Q***2 | Шайба | |
| 51 | D***6 | Bracket | |
| 52 | D***5 | Bracket |
