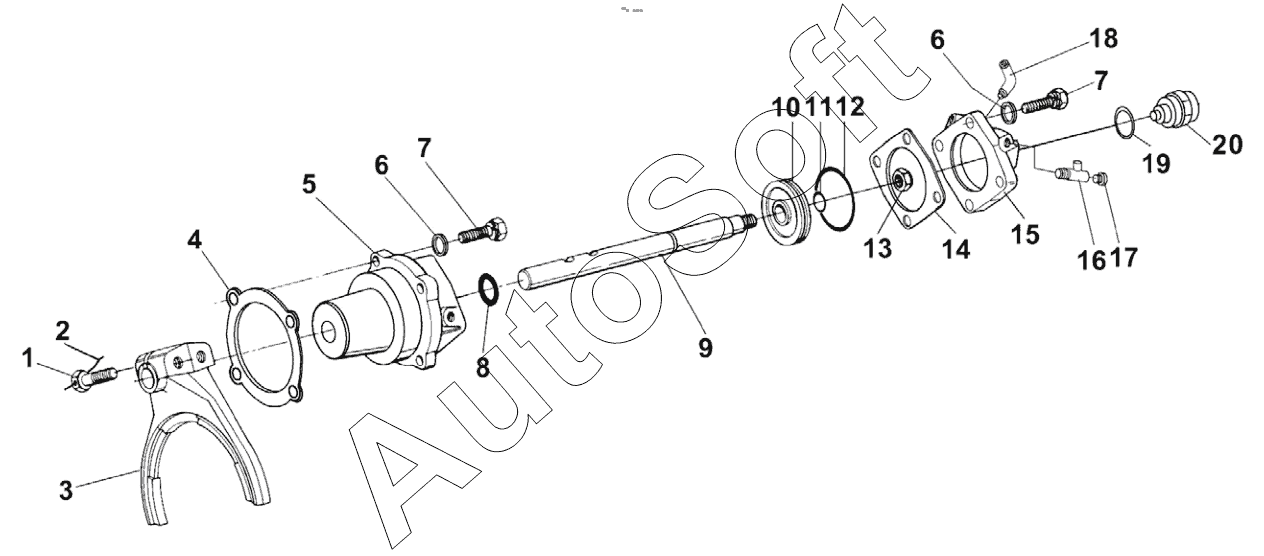

Каталог запасных частей к технике: Shaanxi Shacman F3000 (2013). 9JS135T-B AUXILIARY BOX CYLINDER ASSEMBLY
11
20
19
18
17
16
15
14
13
12
1
10
9
8
7
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***8 | Болт M12x1.25x50 | |
| 2 | 1***9 | Проволока | |
| 3 | 1***5 | Вилка | |
| 4 | 1***7 | Шайба | |
| 5 | 1***8 | Воздушный цилиндра | |
| 6 | G***6 | Шайба пружинная | |
| 7 | G***6 | Болт M10x32 | |
| 8 | 1***5 | Кольцо уплотнительное | |
| 9 | J***1 | Вал вилки переключения передач | |
| 10 | 1***1 | Поршень | |
| 11 | 1***5 | Кольцо уплотнительное | |
| 12 | 1***4 | Кольцо уплотнительное | |
| 13 | 1***9 | Шайба стопорная | |
| 14 | G***0 | Гайка M16x1.5 | |
| 15 | F***7 | Крышка цилиндра | |
| 16 | С***2 | Штуцер | |
| 17 | Q***1 | Пробка конусная | |
| 18 | 1***5 | Штуцер | |
| 19 | Х***1 | Шайба | |
| 20 | 7***9 | Pressure switch |
