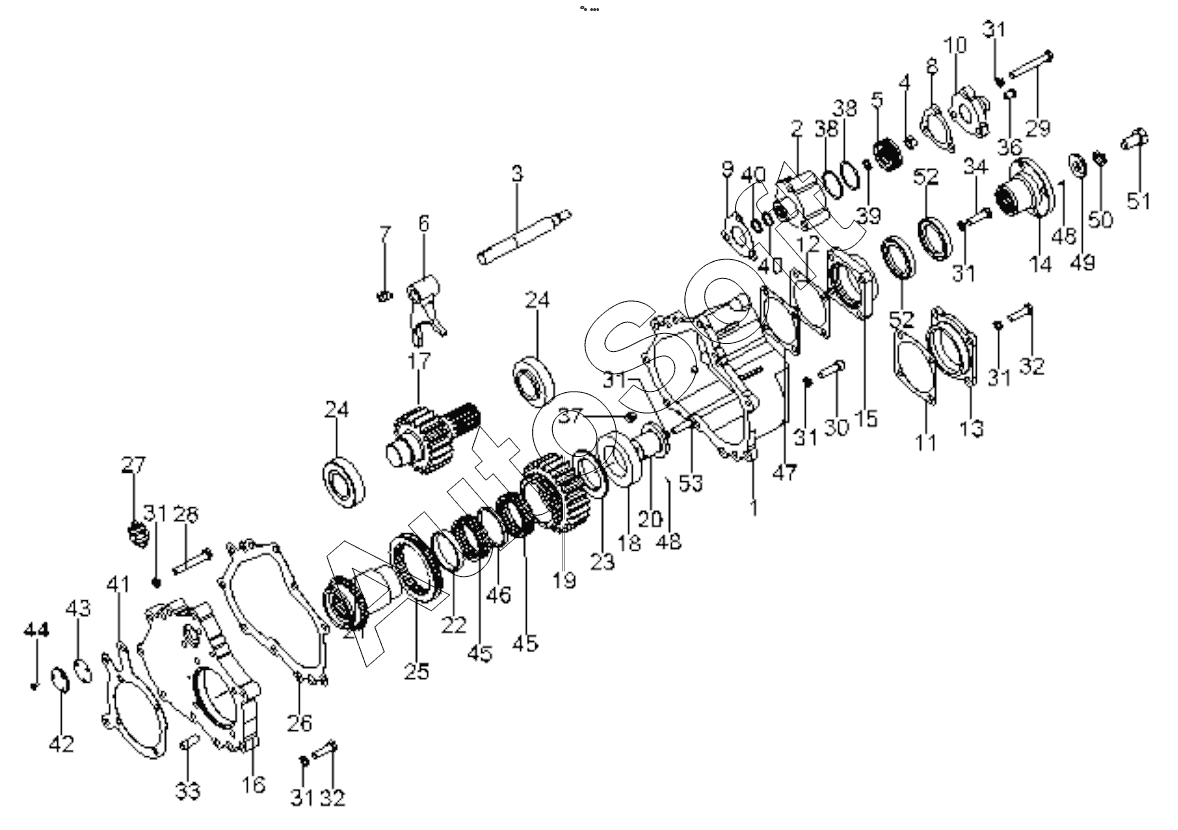

Каталог запасных частей к технике: Shaanxi Shacman F3000 (2013). POWER TAKE-OFF DEVICE QH70 (G16796)
37
26
27
28
29
30
31
31
31
31
31
31
31
32
32
33
34
36
25
38
38
39
40
40
41
44
45
45
46
47
48
48
52
52
53
13
2
3
4
5
6
7
8
9
10
11
12
1
15
16
17
18
19
20
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***1 | Кожух | |
| 2 | Q***6 | The cylinder block | |
| 3 | Q***5 | Шток | |
| 4 | Q***1 | Поршень | |
| 5 | G***6 | A metallic insert type hexagon nuts m12 | |
| 6 | Q***1 | Вилка | |
| 7 | J***3 | Болт | |
| 8 | Q***3 | Прокладка | |
| 9 | Q***7 | Прокладка | |
| 10 | Q***4 | Крышка цилиндра | |
| 11 | Q***8 | Прокладка | |
| 12 | Q***8 | Прокладка | |
| 13 | Q***7 | Крышка | |
| 15 | Q***1 | Bearing cap | |
| 16 | Q***3 | Side cover | |
| 17 | Q***1 | The output gear shaft | |
| 18 | 4***1 | Подшипник GВ283-64 42х111 | |
| 19 | Q***5 | Шестерня | |
| 20 | Q***4 | Болт | |
| 21 | Q***2 | Вал пустотелый | |
| 22 | Q***3 | Кольцо уплотнительное | |
| 23 | Q***6 | Bearing retainer | |
| 24 | 3***8 | Tapered roller bearings | |
| 25 | Q***2 | Кольцо уплотнительное | |
| 26 | Q***0 | Side cover gasket | |
| 27 | J***D | Reverse indicator switch | |
| 28 | Q***5 | Болт | |
| 29 | Q***5 | Болт | |
| 30 | Q***0 | Болт | |
| 31 | Q***0 | Шайба | |
| 32 | Q***0 | Болт | |
| 33 | 1***2 | Cylindrical pin | |
| 34 | Q***5 | Болт | |
| 35 | Q***0 | Датчик | |
| 36 | 5***0 | Переходник | |
| 37 | Q***3 | Пробка | |
| 38 | Q***0 | O-ring | |
| 39 | G***5 | O-ring | |
| 40 | J***8 | Кольцо уплотнительное | |
| 41 | Q***2 | Liner | |
| 44 | Q***0 | Болт | |
| 45 | K***6 | Needle roller bearings | |
| 46 | J***3 | Кольцо уплотнительное | |
| 47 | Q***3 | Кольцо регулирочное | |
| 48 | Q***0 | Стопор | |
| 52 | Q***0 | Oil seal assembly | |
| 53 | Q***5 | Болт |
