Каталог запасных частей к технике: Shaanxi Shacman F3000 (2013). STEYR 6.5 TON STEERING SHAFT BRAKE
29
20
21
22
22
23
24
25
26
26
26
26
27
28
19
30
31
31
31
31
32
33
34
35
36
11
2
3
3
4
4
5
5
5
5
6
7
8
9
10
1
11
12
13
14
15
16
16
17
17
18
18
19

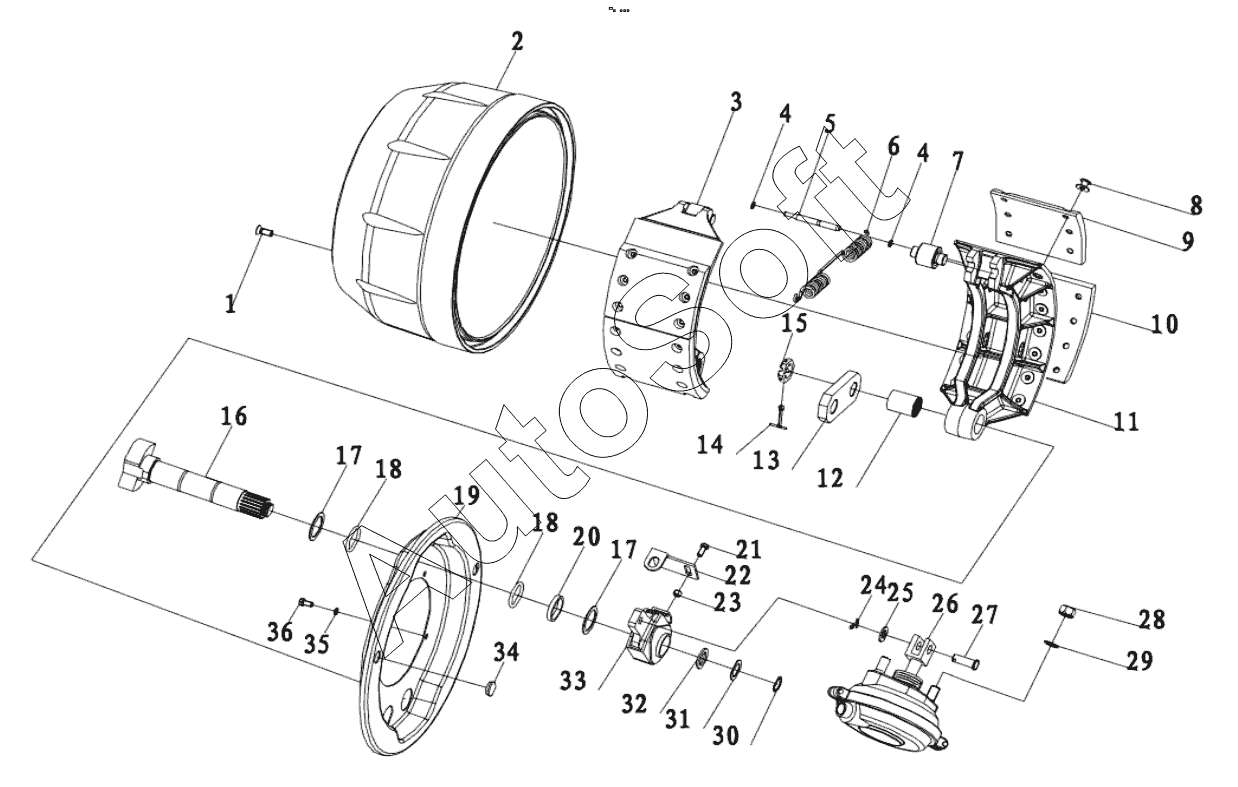

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| AZ9100440023 | A***3 | Automatic gap adjusting arm | |
| 1 | Q***5 | Bolt | |
| 2 | 1***1 | Brake drum | |
| 3 | 1***1 | Brake prevented cap | |
| 3 | D***0 | Brake prevented cap | |
| 4 | Q***3 | Circlip for axle | |
| 5 | 1***2 | Pin | |
| 5 | H***3 | Return spring pin | |
| 6 | 1***2 | Return spring | |
| 7 | 1***7 | Holddown wheel | |
| 8 | 1***8 | Hollowness clincher | |
| 9 | 1***7 | Brake friction plate | |
| 10 | 1***9 | Brake friction plate | |
| 11 | 1***8 | Brake prevented cap | |
| 11 | H***8 | Brake prevented cap | |
| 12 | D***6 | Bush | |
| 13 | 1***8 | Positive plate | |
| 14 | Q***5 | Cotter pin | |
| 15 | 1***9 | Hex nut | |
| 16 | 1***1 | Brake camshaft | |
| 16 | 1***2 | Brake camshaft | |
| 17 | 1***0 | Washer | |
| 18 | 1***3 | O style packing ring | |
| 19 | 1***7 | Brake prevented dust cap | |
| 19 | 1***6 | Brake prevented dust cap | |
| 20 | 1***5 | Bush | |
| 21 | Q***6 | Болт | |
| 22 | A***4 | Automatic gap adjusting arm bearer | |
| 22 | A***5 | Automatic gap adjusting arm bearer | |
| 23 | Q***8 | Гайка М8-8-МАN183-В4 | |
| 24 | Q***2 | Шплинт | |
| 25 | Q***4 | Шайба | |
| 26 | D***5 | Diaphragm brake chamber | |
| 26 | D***6 | Diaphragm brake chamber | |
| 27 | 1***1 | Pin axle | |
| 28 | Q***6 | Nut | |
| 29 | Q***6 | Шайба пружинная | |
| 30 | Q***5 | Кольцо | |
| 31 | 1***8 | Adjusting washer | |
| 31 | 1***9 | Adjusting washer | |
| 31 | 1***0 | Adjusting washer | |
| 31 | 1***6 | Adjusting washer | |
| 32 | 1***2 | Washer | |
| 33 | 1***0 | Brake arm | |
| 34 | 1***7 | Choke plug | |
| 35 | Q***8 | Шайба пружинная | |
| 36 | Q***6 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
