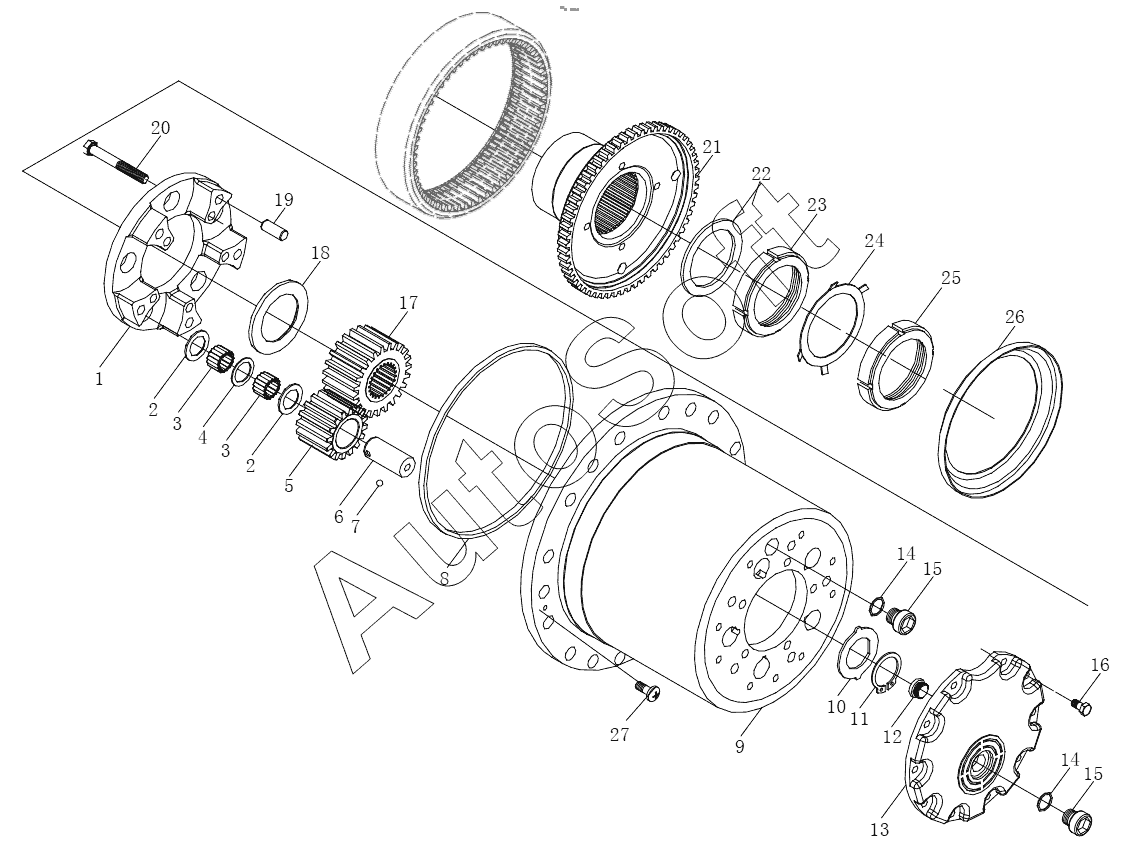

Каталог запасных частей к технике: Shaanxi Shacman F3000 (2013). STR DRIVE AXLE WHEEL SIDE PLANETARY REDUCER II
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Planet shelf | |
| 1 | 1***9 | Planet shelf assy | |
| 2 | 1***5 | Planet gear washer | |
| 3 | 1***3 | Quill roller bearing | |
| 4 | 1***7 | Washer | |
| 5 | 1***2 | Planet gear | |
| 6 | 1***4 | Planet gear axle | |
| 7 | 1***8 | Steel ball | |
| 8 | 1***9 | Packing ring | |
| 9 | 1***9 | Hub reductor case | |
| 10 | 1***7 | Washer | |
| 11 | 1***1 | Circlip for axle | |
| 12 | 1***1 | End cap pin | |
| 13 | D***5 | End cap | |
| 14 | 1***6 | Packing ring | |
| 15 | D***6 | Square head tapered plug | |
| 16 | Q***4 | Hex bolt | |
| 17 | 1***5 | Central gear | |
| 18 | 1***6 | Central gear washer | |
| 19 | 1***4 | Pin | |
| 20 | 1***1 | Hex bolt | |
| 21 | D***6 | Gear ring bearer | |
| 21 | D***7 | Gear ring bearer assy | |
| 22 | 1***3 | Gear ring seat ring | |
| 23 | D***5 | Circle nut | |
| 24 | 1***5 | Stop washer | |
| 25 | D***6 | Circle nut | |
| 26 | 1***0 | Silt bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
