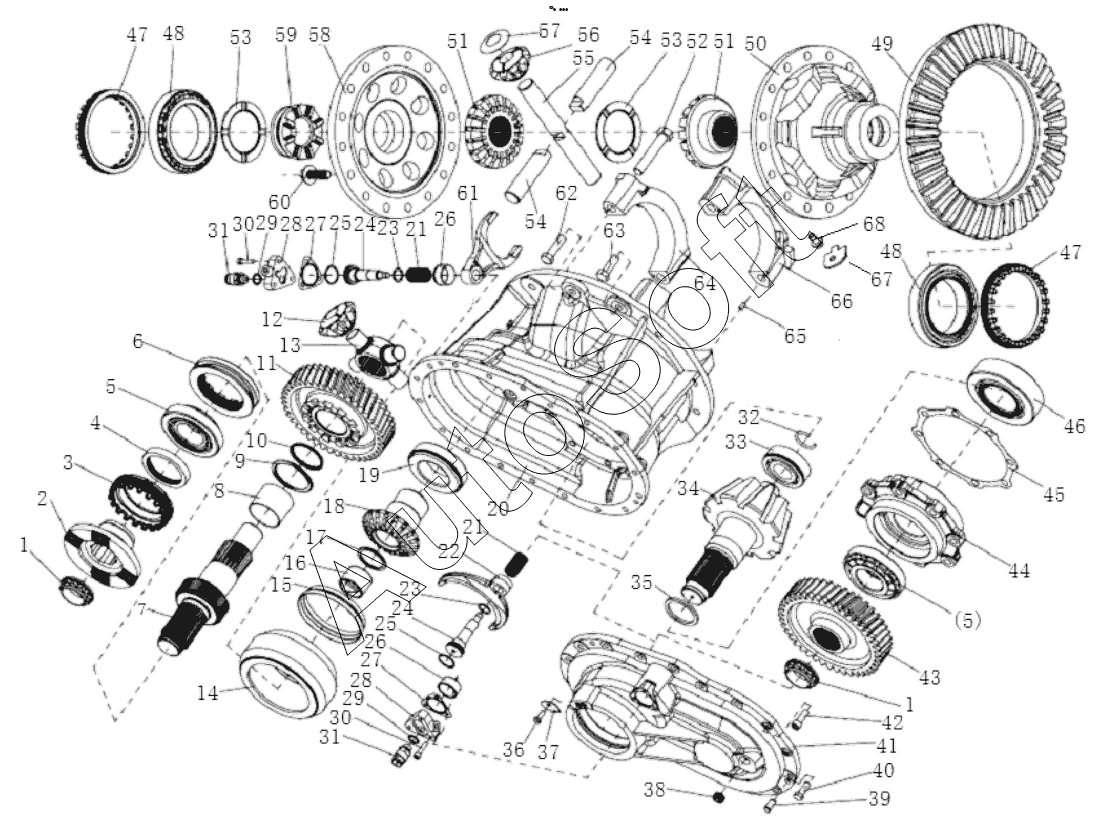

Каталог запасных частей к технике: Shaanxi Shacman F3000 (2013). HD469 SINGLE-STAGE BRIDGE MIDDLE BRIDGE MIDDLE SECTION
44
49
49
49
49
49
49
48
48
47
47
46
45
50
43
42
41
40
39
38
37
36
35
58
68
67
66
65
64
63
62
61
60
59
34
58
57
56
55
54
54
53
53
52
51
51
50
9
19
18
17
16
15
14
13
12
11
10
20
9
9
8
7
6
5
5
4
3
2
28
28
34
34
34
34
34
33
32
31
31
30
30
29
29
1
1
27
27
26
26
25
25
24
24
23
23
23
23
22
21
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***4 | Flange nut | |
| 2 | H***2 | Flange | |
| 3 | H***4 | Adjusting nut | |
| 4 | D***0 | Axle packing ring | |
| 5 | 3***3 | Row-steep roller bearing | |
| 6 | D***2 | Sliding engage cowl | |
| 7 | H***1 | Perforation shaft | |
| 8 | H***9 | Bush | |
| 9 | D***4 | Stop shim | |
| 9 | D***5 | Stop shim | |
| 9 | D***6 | Stop shim | |
| 10 | H***7 | Shoulder ring | |
| 11 | D***1 | Active column gear | |
| 12 | H***3 | Planet gear | |
| 13 | H***4 | Cross axle | |
| 14 | H***1 | Differential case of axle | |
| 15 | H***2 | Collect oil cover | |
| 16 | H***5 | Bush | |
| 17 | H***7 | Adjusting shim | |
| 18 | H***6 | Axle shaft gear | |
| 19 | 3***5 | Roller bearing | |
| 20 | H***7 | Final drive case of cross axle | |
| 20 | H***2 | Final drive case of cross axle | |
| 21 | H***1 | Spring | |
| 22 | H***1 | Frok | |
| 23 | H***4 | Shim | |
| 23 | H***6 | Shim | |
| 24 | H***3 | Plunger | |
| 25 | H***5 | O-ring | |
| 26 | H***4 | Bush | |
| 27 | H***7 | Shim | |
| 28 | H***2 | Gasket | |
| 29 | Q***F | Шайба уплотнительная | |
| 30 | Q***5 | Болт | |
| 31 | 8***4 | Gearbox switch | |
| 32 | H***5 | Stop ring | |
| 33 | H***2 | Roller bearing | |
| 34 | H***1 | Active taper gear | |
| 34 | H***3 | Active taper gear | |
| 34 | H***5 | Active taper gear | |
| 34 | H***7 | Active taper gear | |
| 34 | H***9 | Active taper gear | |
| 34 | H***2 | Active taper gear | |
| 35 | 8***0 | Adjusting washer | |
| 36 | H***5 | Lock piece | |
| 37 | Q***2 | Bolt | |
| 38 | D***1 | Гайка | |
| 39 | Q***8 | Pin | |
| 40 | Q***2 | Bolt | |
| 41 | H***5 | Pass-axle box cap | |
| 42 | 0***1 | Bolt | |
| 43 | H***9 | Passive column gear | |
| 44 | H***0 | Bearing block | |
| 45 | H***0 | Shim | |
| 46 | H***0 | Row-steep roller bearing | |
| 47 | 8***4 | Adjusting nut | |
| 48 | 3***4 | Row-steep roller bearing | |
| 49 | H***2 | Passive bevel gear | |
| 49 | H***4 | Passive bevel gear | |
| 49 | H***6 | Passive bevel gear | |
| 49 | H***8 | Passive bevel gear | |
| 49 | H***1 | Passive bevel gear | |
| 49 | H***3 | Passive bevel gear | |
| 50 | H***1 | Differential case | |
| 50 | H***2 | Differential case | |
| 51 | H***5 | Axle shaft gear | |
| 52 | D***6 | Bolt | |
| 53 | H***7 | Axle shaft gear washer | |
| 54 | H***9 | Cross axle | |
| 55 | H***1 | Cross axle | |
| 56 | H***6 | Plant gear | |
| 57 | H***8 | Plant gear washer | |
| 58 | H***1 | Differential case | |
| 58 | H***4 | Differential case | |
| 59 | H***8 | Sliding engage cowl | |
| 60 | H***1 | Bolt | |
| 61 | H***1 | Fork | |
| 62 | Q***2 | Bolt | |
| 63 | Q***2 | Bolt | |
| 64 | H***8 | Bearing cap | |
| 65 | Q***6 | Pin | |
| 66 | H***3 | Bearing cap | |
| 67 | D***8 | Locking shim | |
| 68 | Q***6 | Hex bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
