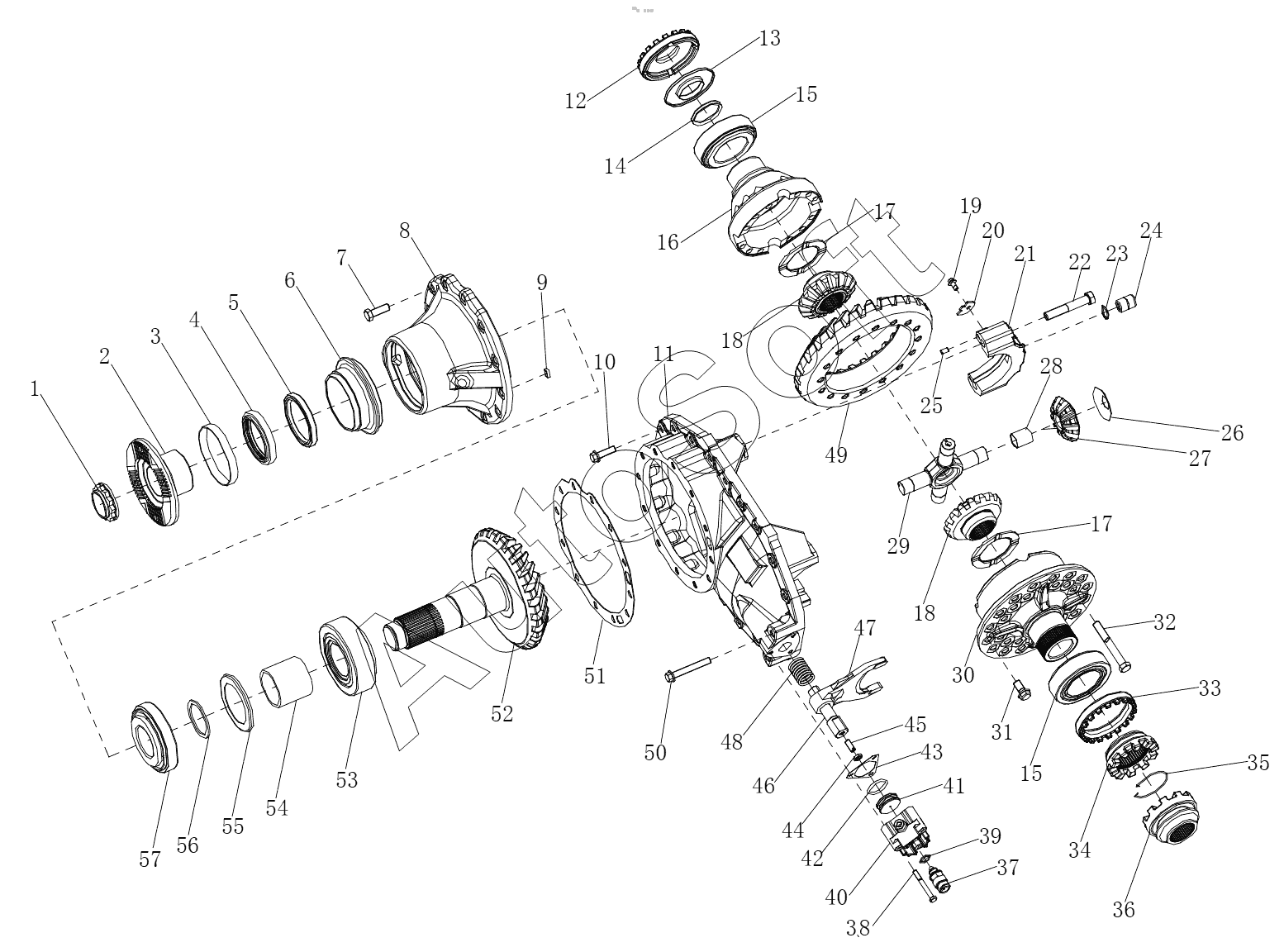

Каталог запасных частей к технике: Shaanxi Shacman F3000 (2013). MAN TWO-STAGE DECELERATION DRIVE IN THE MIDDLE OF THE REAR AXLE
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
2
1
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Lock nut | |
| 2 | 8***8 | Flange assembly | |
| 3 | 8***7 | Prevented dust cap | |
| 4 | 0***7 | Grease packing | |
| 5 | 0***8 | Grease packing | |
| 6 | 8***2 | Grease packing block | |
| 7 | Q***2 | Hex bolt | |
| 8 | 8***0 | Bearing block | |
| 9 | 0***2 | Ring | |
| 10 | Q***2 | Hex bolt | |
| 11 | D***1 | Final drive case | |
| 12 | 8***2 | Adjusting nut | |
| 13 | 8***2 | Oil baffle disc | |
| 14 | 0***5 | V-ring | |
| 15 | 0***0 | Row-steep roller bearing | |
| 16 | 8***8 | Differential case | |
| 17 | 8***3 | Axle shaft gear washer | |
| 18 | 8***6 | Axle shaft gear | |
| 19 | Q***6 | Hex bolt | |
| 20 | D***6 | Lock piece | |
| 21 | 8***1 | Lock piece | |
| 22 | 0***7 | Hex bolt | |
| 23 | 0***3 | Washer | |
| 24 | 8***1 | Bush | |
| 25 | Q***6 | Pin | |
| 26 | 8***5 | Plant gear washer | |
| 27 | 8***9 | Plant gear | |
| 28 | 8***8 | Bush | |
| 29 | 8***4 | Cross axle | |
| 30 | (***1 | Differential case | |
| 30 | (***3 | Differential case | |
| 31 | 8***1 | Hex bolt | |
| 32 | (***2 | Hex bolt | |
| 32 | (***2 | Hex bolt | |
| 33 | 8***3 | Adjusting nut | |
| 34 | 8***4 | Fixed sleeve | |
| 35 | 8***1 | Wire circlip for axle | |
| 36 | 8***3 | Shift sleeve | |
| 37 | 8***4 | Gearbox switch | |
| 38 | Q***0 | Hex bolt | |
| 39 | 1***0 | Packing washer | |
| 40 | 8***6 | Shift cylinder | |
| 41 | 8***1 | Plunger | |
| 42 | 0***4 | O-ring | |
| 43 | 8***7 | Gasket | |
| 44 | Q***0 | Hex nut | |
| 45 | Q***5 | Threaded pin | |
| 46 | 8***3 | Selector shaft | |
| 47 | 8***6 | Selector fork | |
| 48 | 8***9 | Spring | |
| 49 | 8***4 | Passive bevel gear | |
| 49 | 8***6 | Passive bevel gear | |
| 49 | 8***0 | Passive bevel gear | |
| 49 | 8***5 | Passive bevel gear | |
| 49 | 8***7 | Passive bevel gear | |
| 50 | D***4 | Bolt | |
| 51 | 8***0 | Adjusting washer | |
| 52 | 8***4 | Active taper gear | |
| 52 | 8***6 | Active taper gear | |
| 52 | 8***0 | Active taper gear | |
| 52 | 8***5 | Active taper gear | |
| 52 | 8***7 | Active taper gear | |
| 53 | 0***2 | Row-steeproller bearing | |
| 54 | 8***0 | Space bush | |
| 55 | 8***8 | Oil baffle disc | |
| 56 | 8***0 | Adjusting washer | |
| 57 | 0***8 | Row-steeproller bearing |
