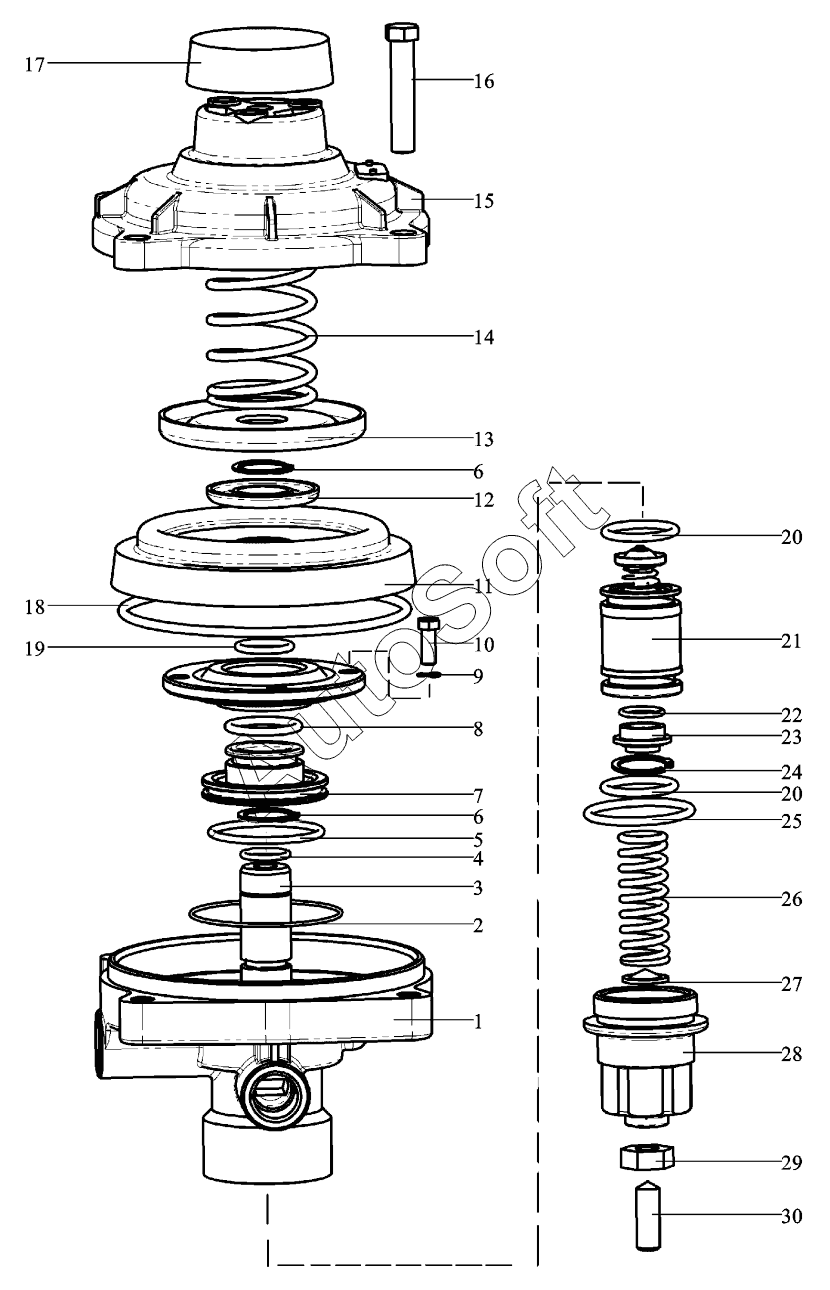

Каталог запасных частей к технике: Shaanxi Shacman F3000 (2013). CONTROL VALVE, TRAILER BRAKE
16
30
29
28
27
26
25
24
23
22
21
20
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***8 | Гайка | |
| 2 | 3***9 | Кольцо уплотнтельное | |
| 3 | P***r | Piston lower | |
| 4 | Q***8 | Кольцо стопорное | |
| 5 | 3***9 | O-ring | |
| 6 | S***g | Spring | |
| 7 | S***e | Spring base | |
| 8 | 3***5 | Valve assembly | |
| 9 | I***n | Intermed piston | |
| 10 | 3***4 | O-ring | |
| 11 | P***r | Piston upper | |
| 12 | 3***1 | O-ring | |
| 13 | 3***3 | O-ring | |
| 14 | U***y | Upper body | |
| 15 | Q***Q | Болт | |
| 16 | I***y | Intermde body | |
| 17 | S***r | Seal washer | |
| 18 | P***e | Plate | |
| 19 | 3***0 | Diaphragm | |
| 20 | 3***1 | Кольцо | |
| 21 | N***t | Nut | |
| 22 | L***y | Lower body assembly | |
| 23 | H***w | Hex screw | |
| 24 | 3***4 | Кольцо уплотнительное | |
| 25 | E***e | Exhausting plate | |
| 26 | W***r | Washer | |
| 27 | C***r | Cover | |
| 28 | Q***0 | Крышка нижняя | |
| 29 | Q***2 | Гайка | |
| 30 | G***e | Grease nipple |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
