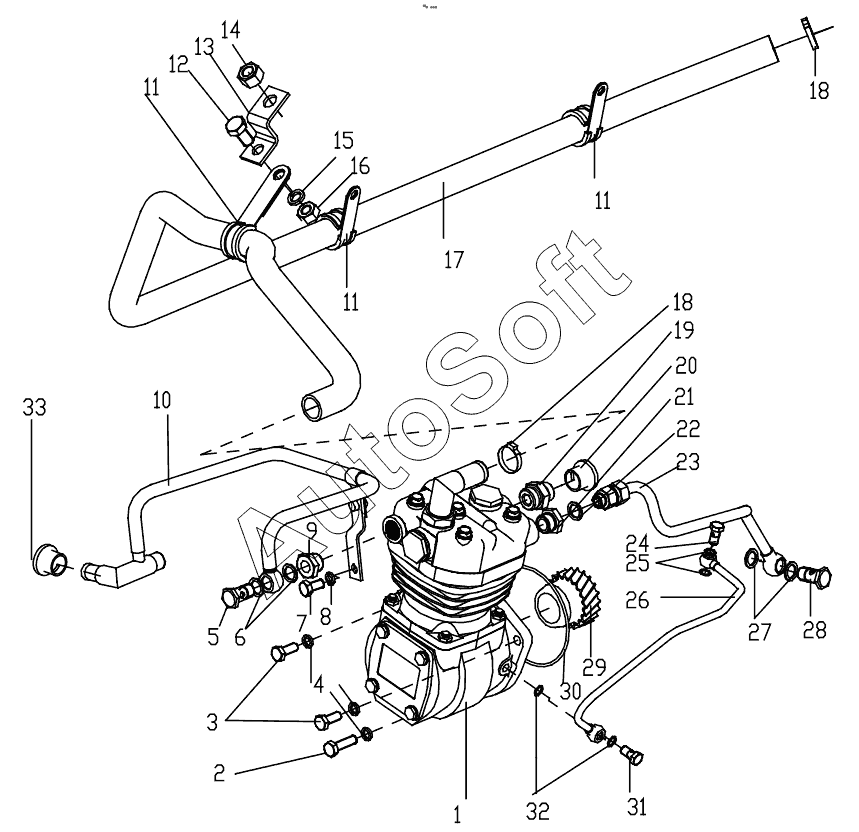

Каталог запасных частей к технике: Shaanxi Shacman F3000 (2013). AIR COMPRESSOR ASSEMBLY GRP100130262
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***3 | Air compressoe parts | |
| 2 | 9***s | Hexagon bolt | |
| 3 | 9***6 | Hexagon bolt | |
| 4 | 9***2 | Шайба В10 D00127 | |
| 5 | 9***7 | Hollow screw | |
| 6 | 1***1 | Spring lock washer | |
| 7 | 9***6 | Hexagon bolt | |
| 8 | 9***1 | Spring lock washer | |
| 9 | 9***1 | Abnormity connect | |
| 10 | 6***5 | Backwater pipe | |
| 11 | 6***9 | Flexible pipe clip | |
| 12 | 9***6 | Bolt | |
| 13 | 6***1 | Trestle | |
| 14 | 9***5 | Nut | |
| 15 | 9***1 | Spring lock washer | |
| 16 | 9***3 | Гайка М10 DIN934 | |
| 17 | 6***2 | Flexible pipe | |
| 18 | 9***1 | Хомут шланга | |
| 19 | 6***5 | Tie-out | |
| 20 | B***4 | Stopn upi | |
| 21 | 9***1 | Abnormity connect | |
| 22 | 9***6 | Spring lock washer | |
| 23 | 6***6 | Infall water pipe | |
| 24 | 6***3 | Hollow screw | |
| 25 | 6***6 | Sealing ring | |
| 26 | 6***6 | Lubricat oil link | |
| 27 | 1***1 | Spring lock washer | |
| 28 | 9***7 | Hollow screw | |
| 29 | 6***9 | Gear | |
| 30 | 3***3 | Seal ring | |
| 31 | 6***3 | Hollow screw | |
| 32 | 6***6 | Sealing ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
