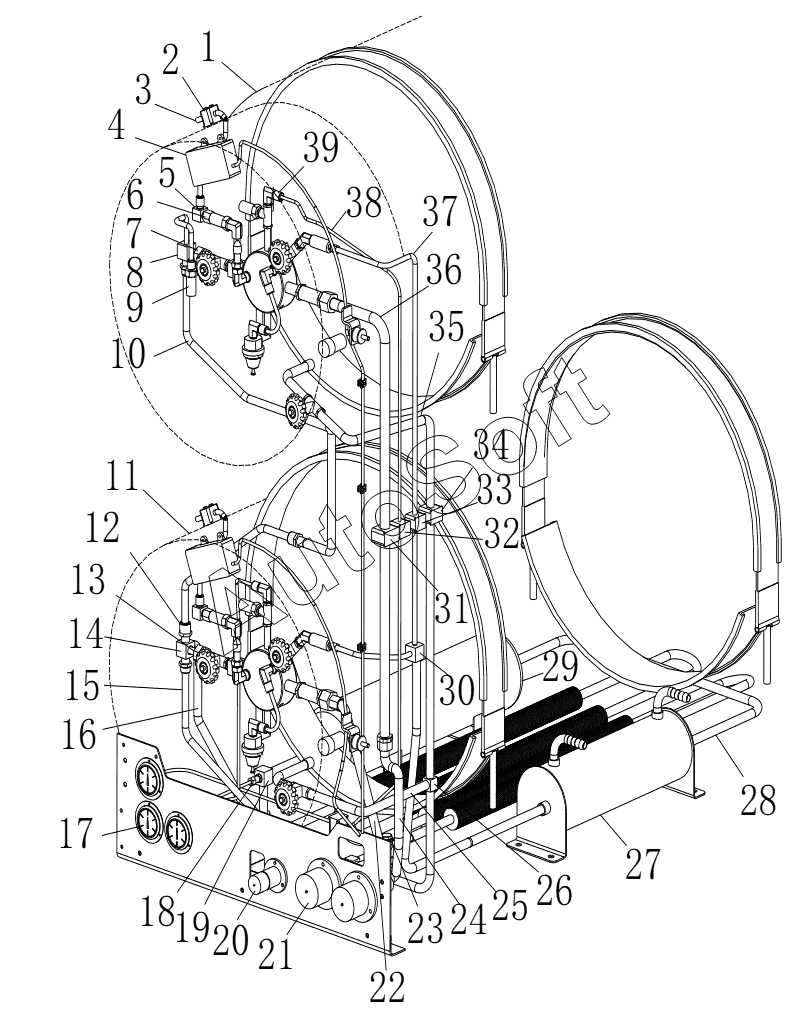

Каталог запасных частей к технике: Shaanxi Shacman SX42584V384TL. DOUBLE BOTTLE LNG SYSTEM_2Г—450/500_ SINOMA (PIPELINE)
29
19
20
21
22
23
24
25
26
27
28
18
30
31
32
33
34
35
36
37
38
39
8
1
1
2
3
3
4
5
6
7
9
10
11
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| DZ96259562008 | D***8 | Dz96259562008 | |
| DZ96259562009 | D***9 | Dz96259562009 | |
| 1 | D***6 | Upper gas cylinder assembly (450) | |
| 1 | D***8 | Upper gas cylinder assembly (500) | |
| 2 | D***5 | Pipe clamp | |
| 3 | D***6 | Safety valve vent pipe (450) | |
| 3 | D***6 | Safety valve vent pipe (450) | |
| 4 | D***1 | Can transmitter _ arctic king | |
| 5 | D***4 | 90° copper elbow | |
| 6 | D***4 | Hexagonal joint | |
| 7 | D***9 | Vent horn connector two | |
| 8 | D***3 | Vent three-way four | |
| 9 | D***0 | Auxiliary safety valve | |
| 10 | D***0 | Air return hose | |
| 11 | D***5 | Lower gas cylinder assembly (450) | |
| 11 | D***7 | Lower gas cylinder assembly (500) | |
| 12 | D***7 | Vent horn connector one | |
| 13 | D***9 | Vent horn connector two | |
| 14 | D***8 | Vent four-way two | |
| 15 | D***6 | Air return hose | |
| 16 | D***2 | Booster tube three | |
| 17 | D***2 | Pressure gauge | |
| 18 | D***3 | Straight-through connector | |
| 19 | D***4 | Air supply tee | |
| 20 | D***2 | Ck return air outlet | |
| 21 | D***1 | Low temperature filling port | |
| 22 | D***7 | Liquid hose | |
| 23 | D***8 | Rg booster control valve | |
| 24 | D***2 | Liquid hose | |
| 25 | D***3 | Booster tube two | |
| 26 | D***8 | Booster tee two | |
| 27 | D***9 | Water bath vaporizer 1 | |
| 28 | D***7 | Outlet pipe two | |
| 29 | D***8 | Buffer tank assembly | |
| 30 | D***0 | Outlet tee | |
| 31 | D***0 | Pipe clamp 22 | |
| 32 | D***5 | Pipe clamp | |
| 33 | D***9 | Pipe clamp 6 | |
| 34 | D***1 | Pipe clamp 18 | |
| 35 | D***8 | Booster tube one | |
| 36 | D***7 | Inlet pipe one | |
| 37 | D***9 | Outlet pipe one | |
| 38 | D***5 | Stainless steel pipe | |
| 39 | D***8 | Elbow joint |
