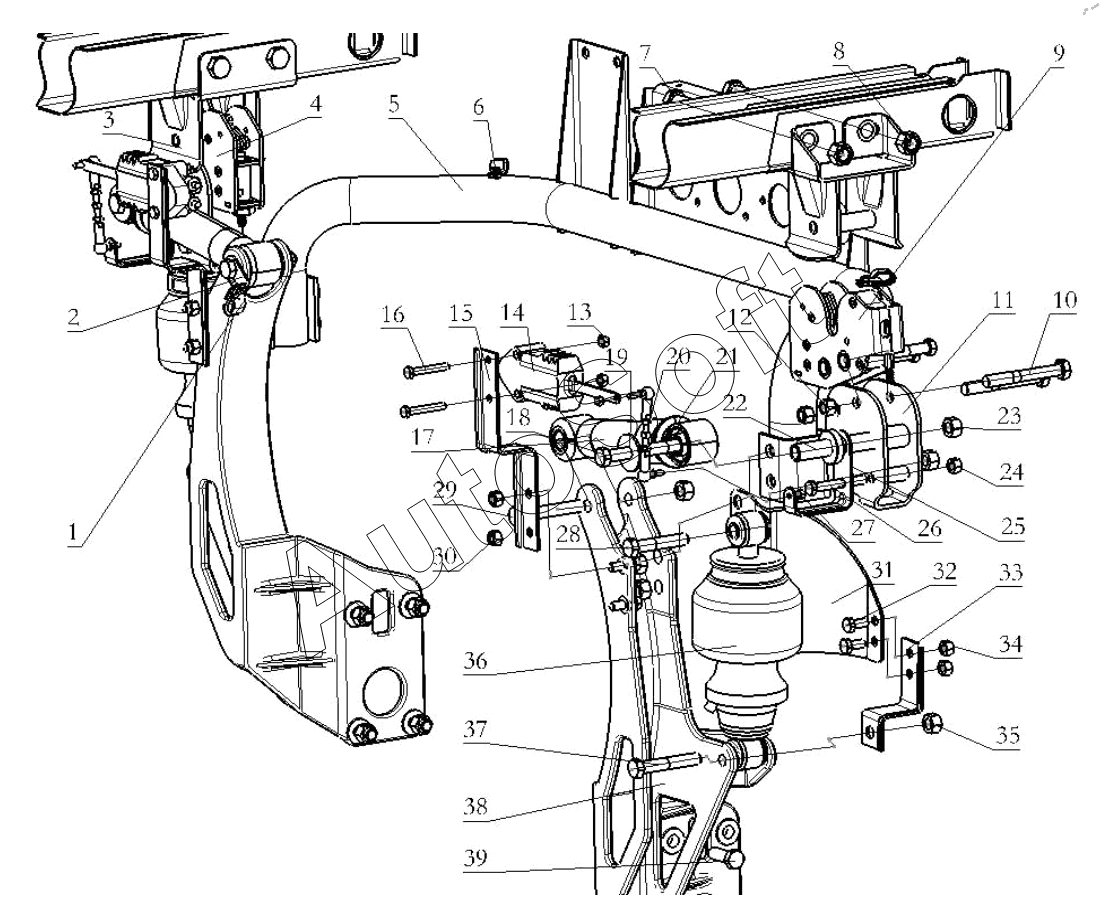

Каталог запасных частей к технике: Shaanxi Shacman SX42584V384TL. CAB LOCKING DEVICE
33
22
23
24
25
26
27
28
29
30
31
32
21
34
35
36
37
38
39
9
2
3
4
5
5
5
5
5
6
7
8
1
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| DZ13241440048 | D***8 | Right cab support assembly | |
| DZ13241440147 | D***7 | Left cab support assembly | |
| DZ13241440148 | D***8 | Right cab support assembly | |
| DZ14251440011 | D***1 | Left cab support assembly | |
| DZ14251440012 | D***2 | Right cab support assembly | |
| 1 | D***3 | Fixed clamp | |
| 2 | D***7 | Bracket | |
| 3 | D***6 | Lock base | |
| 4 | D***5 | Cab lock | |
| 5 | D***7 | Fixed beam | |
| 5 | D***0 | Fixed beam | |
| 5 | D***1 | Fixed beam | |
| 5 | D***2 | Fixed beam | |
| 5 | D***3 | Fixed beam | |
| 6 | Q***0 | Hex screw | |
| 7 | Q***3 | Hex screw | |
| 8 | 1***9 | Гайка VМ16х1,5DIN980 | |
| 9 | D***0 | Cab lock | |
| 10 | Q***2 | Bolt – closely-pitched | |
| 11 | D***6 | U-armor plate assembly | |
| 12 | 1***7 | Гайка самоблокировочная | |
| 13 | Q***8 | Гайка М8-8-МАN183-В4 | |
| 14 | D***0 | Height valve | |
| 15 | S***7 | Height valve bracket | |
| 16 | Q***0 | Hex bolt | |
| 17 | D***0 | Right cab support bracket | |
| 18 | Q***0 | Hex screw | |
| 19 | Q***4 | Large gasket | |
| 20 | D***6 | Adjustable pole assembly | |
| 21 | 1***8 | Гайка | |
| 22 | D***4 | Sleeve | |
| 23 | 1***8 | Гайка | |
| 24 | Q***3 | Hex nut | |
| 25 | D***6 | Height valve bracket | |
| 26 | Q***0 | Hex screw | |
| 27 | Q***6 | Шайба стопорная | |
| 28 | Q***0 | Болт | |
| 29 | Q***5 | Hex screw | |
| 30 | Q***3 | Hex nut | |
| 31 | D***8 | Adiabatic mantle | |
| 32 | Q***3 | Hex screw | |
| 33 | D***9 | Adiabatic mantle bracket | |
| 34 | Q***3 | Hex nut | |
| 35 | 1***8 | Гайка | |
| 36 | D***0 | Air spring | |
| 37 | Q***0 | Болт | |
| 38 | D***7 | Left cab support assembly | |
| 39 | Q***3 | Hex screw |
