Каталог запасных частей к технике: Shaanxi Shacman SX42584V384TL. FRONT COVER
33
33
33
33
23
24
24
25
25
26
27
28
28
29
29
30
30
31
32
22
34
34
35
36
37
38
39
40
41
42
42
12
12
12
12
12
12
2
3
3
4
4
5
5
5
5
5
5
5
6
7
7
7
7
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
11
11
11
11
11
1
13
14
15
16
17
17
18
19
19
20
20
21
21

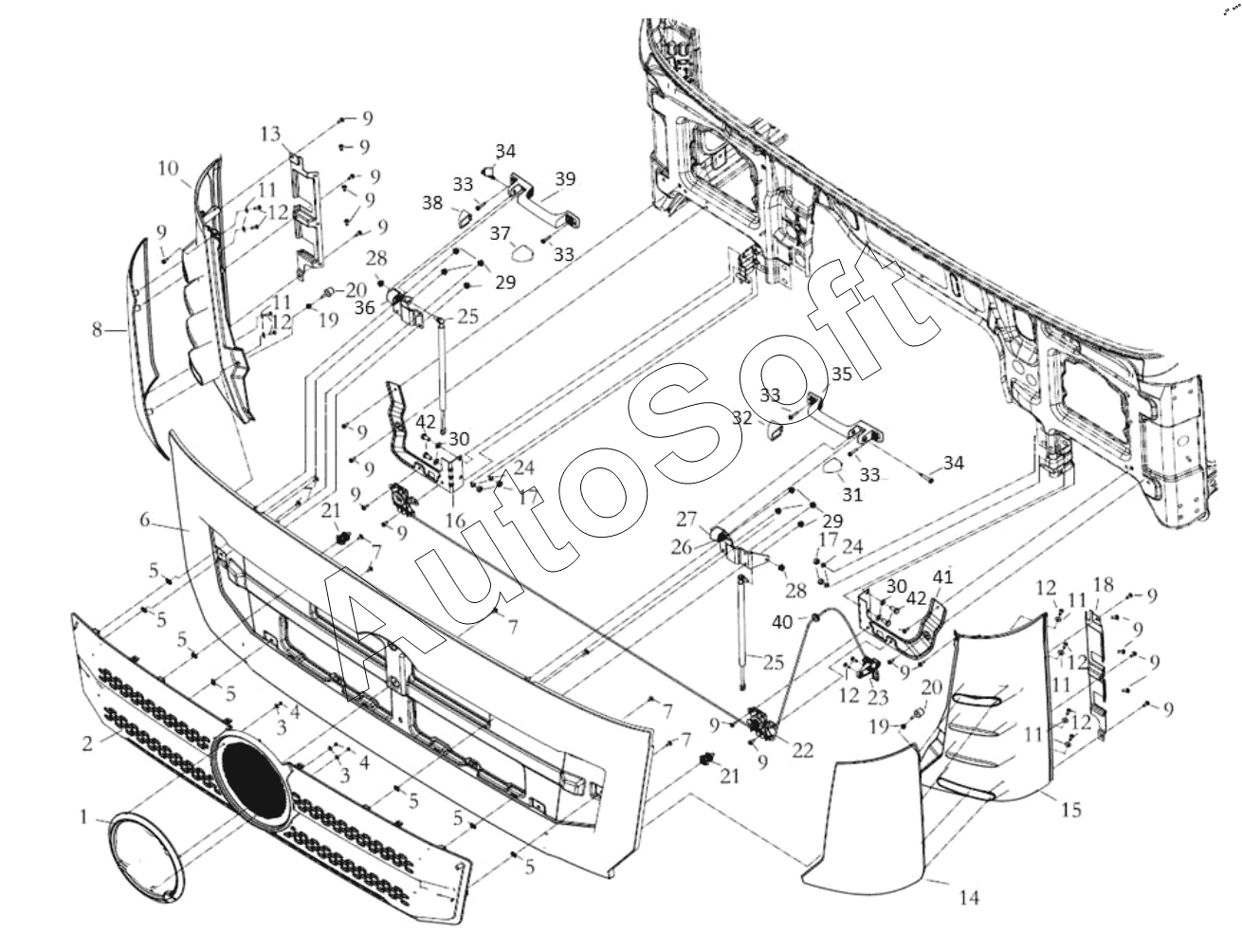

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***1 | Sq signboard | |
| 2 | D***1 | Grille | |
| 3 | Q***5 | Шайба | |
| 4 | Q***5 | Гайка | |
| 5 | D***2 | Reed nut | |
| 6 | D***1 | Front cover body | |
| 7 | Q***6 | Cross recessed round head tapping screws | |
| 8 | D***4 | Right spoiler corner plate outer plate | |
| 9 | Q***6 | Cross groove pan head screw and flat washer assembly | |
| 10 | D***3 | Right spoiler corner plate inner plate | |
| 11 | Q***6 | Шайба | |
| 12 | Q***6 | Болт | |
| 13 | D***5 | Right spoiler corner plate mounting plate | |
| 14 | D***0 | Left spoiler corner plate outer plate | |
| 15 | D***8 | Left spoiler corner plate inner plate | |
| 16 | D***3 | Front cover lock right mounting bracket | |
| 17 | Q***0 | Nut | |
| 18 | D***1 | Right air defiector install board | |
| 19 | Q***6 | Nut | |
| 20 | D***0 | Buffer assy | |
| 21 | S***1 | Mask lock lock | |
| 22 | D***0 | Lock assy | |
| 23 | D***5 | Unlock hand shank | |
| 24 | Q***0 | Шайба | |
| 25 | D***0 | Air spring assy | |
| 26 | D***1 | Limit block | |
| 27 | D***0 | Front lid hinge assy | |
| 28 | Q***8 | Nut | |
| 29 | Q***8 | Nut | |
| 30 | Q***0 | Шайба | |
| 31 | D***7 | Left front handrail shield | |
| 32 | D***6 | Left front handrail shield | |
| 33 | Q***0 | Cross groove pan head screw and flat washer assembly | |
| 34 | D***5 | Self tapping screw | |
| 35 | D***4 | Left front handrail | |
| 36 | D***6 | Right hinge assy | |
| 37 | D***4 | Right front handrail shield | |
| 38 | D***5 | Right front handrail shield | |
| 39 | D***3 | Right front handrail | |
| 40 | D***6 | Cable sheath | |
| 41 | D***1 | Left front lid install trestle | |
| 42 | Q***0 | Болт |
