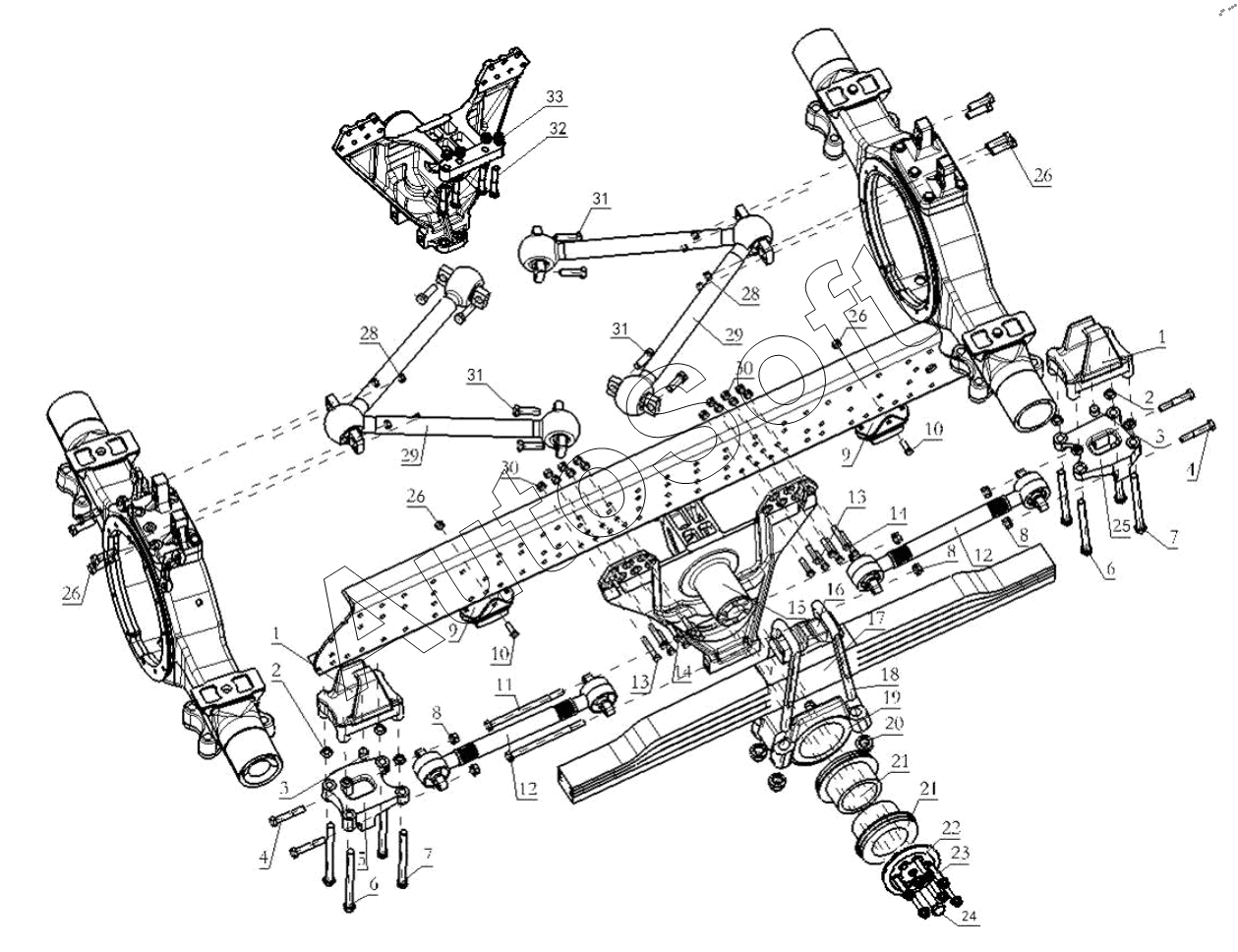

Каталог запасных частей к технике: Shaanxi Shacman SX42584V384TL. REAR SUSPENSION (DC95259520432)
1
1
2
2
3
3
4
4
5
6
6
7
7
8
8
8
9
9
10
10
11
12
12
13
13
13
13
14
14
14
14
15
16
17
18
19
20
21
21
22
23
24
25
26
26
26
26
28
28
29
29
30
30
31
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| DZ97259520403 | D***3 | High-strength gasket | |
| 1 | S***8 | Spring skateboard | |
| 2 | 8***8 | Spherical washer | |
| 3 | S***3 | Positioning pin | |
| 4 | 0***8 | Hex head bolt | |
| 5 | 8***3 | Support plate | |
| 6 | Q***2 | Hex head bolts | |
| 7 | Q***2 | Hex head bolts | |
| 8 | 0***1 | Hex self-locking nut | |
| 9 | D***0 | Limit block assembly | |
| 10 | Q***3 | Hex head bolts | |
| 11 | 0***4 | Hex head bolt | |
| 12 | D***Q | Lower thrust rod assembly | |
| 13 | 1***6 | Hexagonal flange surface bearing surface toothed bolts-fine teeth | |
| 13 | Q***3 | Hexagonal flange surface bearing surface toothed bolts-fine teeth | |
| 14 | Q***2 | Hexagonal flange surface bearing surface toothed bolts-fine teeth | |
| 14 | Q***3 | Hexagonal flange surface bearing surface toothed bolts-fine teeth | |
| 15 | D***D | Balance shaft bracket | |
| 16 | Z***0 | Leaf spring pressure plate | |
| 17 | S***9 | Rear leaf spring assembly | |
| 18 | S***7 | Rear spring riding bolt | |
| 19 | D***1 | Leaf spring seat | |
| 20 | 8***0 | Ball nut | |
| 21 | 8***8 | Convex bushing | |
| 22 | D***Q | Flange | |
| 23 | 1***2 | Hexagonal flange surface bearing surface toothed bolt | |
| 24 | D***4 | Hexagonal head bolt | |
| 25 | 8***0 | Support plate | |
| 26 | 1***0 | Self-locking nuts | |
| 27 | Q***2 | Hex head bolts-fine pitch | |
| 28 | S***7 | Dtf hexagonal flange nut | |
| 29 | D***2 | V-shaped thrust rod | |
| 30 | 0***5 | Гайка М14х1,5-10-МАN183-В1 | |
| 31 | 0***3 | Hexagon shoulder bolt | |
| 32 | Q***2 | Hex bolt | |
| 33 | 1***6 | Locking nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
