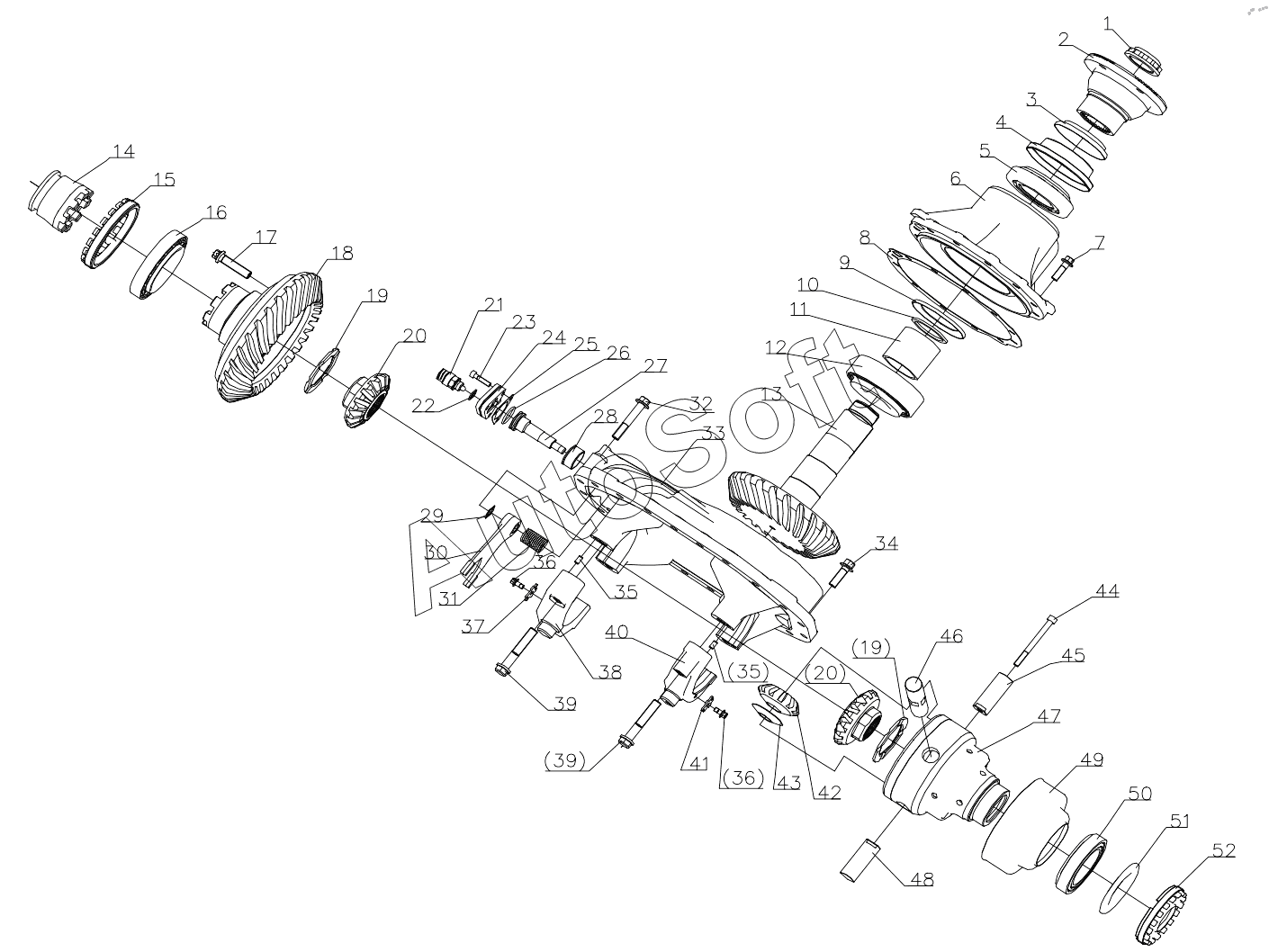

Каталог запасных частей к технике: Shaanxi Shacman SX32586T384 (X3000). HDZ300 (TGX) DOUBLE-STAGE REDUCTION TRANSAXLE SPARE PARTS CATALOG—MAIN REDUCER ASSEMBLY (REAR AXLE)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
19
20
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
35
36
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| DZ90149320031 | D***1 | Adjusting washers | |
| DZ90149320032 | D***2 | Adjusting washers | |
| DZ90149320033 | D***3 | Adjusting washers | |
| DZ90149320034 | D***4 | Adjusting washers | |
| DZ90149320035 | D***5 | Adjusting washers | |
| DZ90149320065 | D***5 | Driving bevel gear | |
| DZ90149320071 | D***1 | Driving bevel gear | |
| 1 | D***4 | Flange nut | |
| 2 | 8***5 | Lock piece | |
| 3 | 8***4 | Flange assembly | |
| 4 | 0***9 | Oil seal | |
| 5 | 0***8 | Row-steeproller bearing | |
| 6 | D***3 | Bearing seat | |
| 7 | D***0 | Bolt GB/T16674.2 | |
| 8 | D***6 | Washer | |
| 9 | 8***8 | Oil baffle disc | |
| 10 | 8***0 | Adjusting washer | |
| 11 | 8***0 | Space bush | |
| 12 | D***5 | Tapper rolling bearing | |
| 13 | D***7 | Tapered roller bearing | |
| 14 | D***0 | Shift sleeve | |
| 15 | D***5 | Adjusting nut | |
| 16 | 3***0 | Adjustment nut | |
| 17 | D***0 | Tapered roller bearing | |
| 18 | D***8 | Passive bevel gear | |
| 18 | D***6 | Passive bevel gear | |
| 18 | D***2 | Passive bevel gear | |
| 19 | 8***3 | Axle shaft gear washer | |
| 20 | 8***6 | Axle shaft gear | |
| 21 | 8***4 | Gearbox switch | |
| 22 | Q***8 | Шайба уплотнительная | |
| 23 | Q***5 | Inner hexagon bolt | |
| 24 | H***2 | Gasket | |
| 25 | H***7 | Shim | |
| 26 | H***5 | O-ring | |
| 27 | H***3 | Plunger | |
| 28 | H***4 | Bush | |
| 29 | H***4 | Shim | |
| 29 | H***6 | Shim | |
| 30 | D***1 | Selector fork | |
| 31 | H***1 | Spring | |
| 32 | D***4 | Bolt | |
| 33 | D***0 | Final drive case | |
| 34 | Q***2 | Hex screw | |
| 35 | Q***6 | Pin | |
| 36 | Q***6 | Hex bolt | |
| 37 | D***7 | Lock piece | |
| 38 | D***8 | Bearing cap | |
| 39 | D***0 | Hex flange toothed bolt | |
| 40 | D***9 | Bearing cap | |
| 41 | D***3 | Lock piece | |
| 42 | D***0 | Plant gear | |
| 43 | D***1 | Plant gear washer | |
| 44 | D***1 | Bolt | |
| 45 | D***5 | Cross axle | |
| 46 | D***4 | Cross axle | |
| 47 | D***9 | Differential case | |
| 48 | D***6 | Cross axle | |
| 49 | D***2 | Collect oil cap | |
| 50 | D***1 | Tapper rolling bearing | |
| 51 | D***2 | Collect oil plate | |
| 52 | D***3 | Adjusting nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
