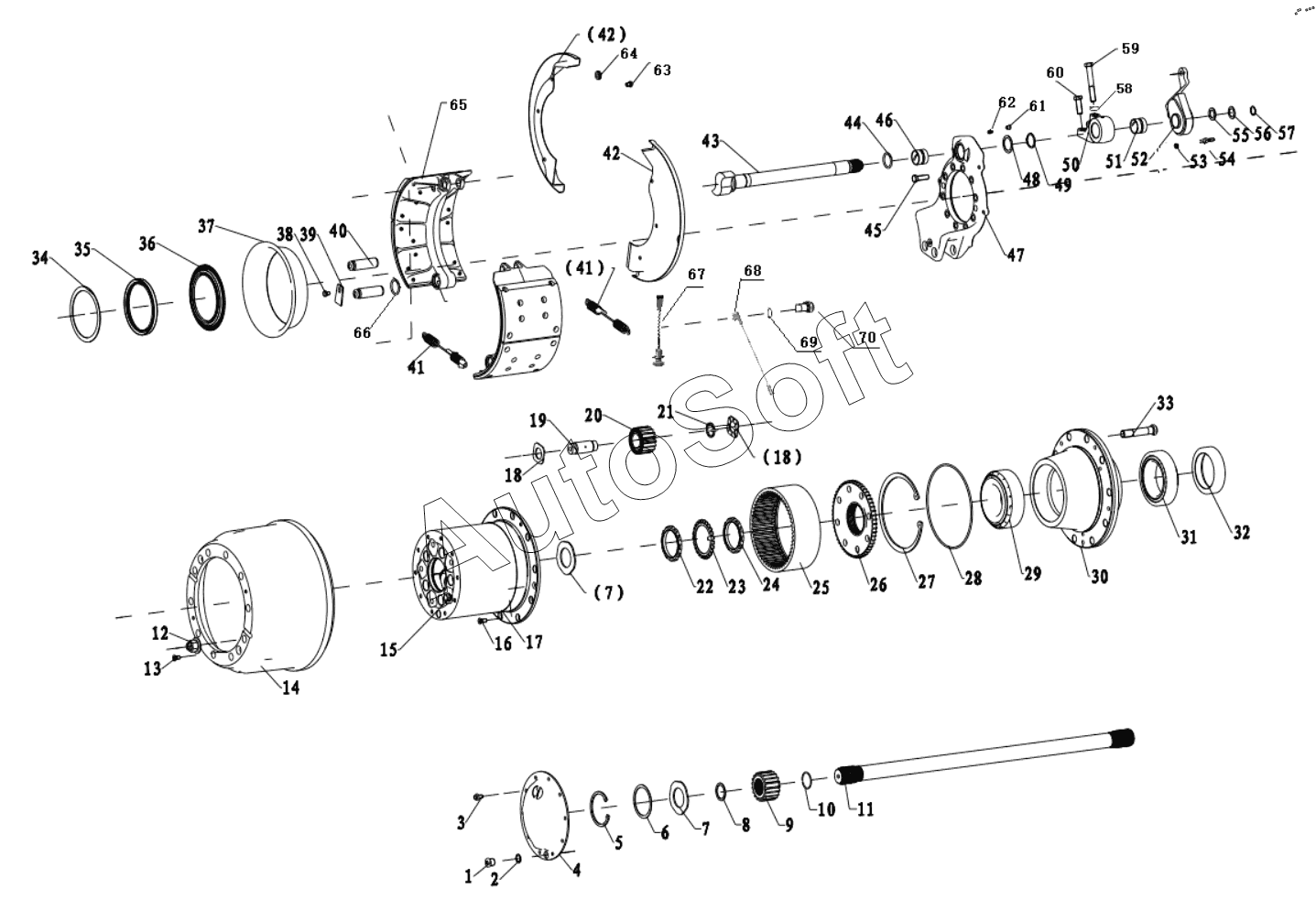

Каталог запасных частей к технике: Shaanxi Shacman SX331863366 (X3000) (2021). WHEEL EDGE REDUCTION THROUGH DRIVE AXLE WHEEL EDGE
43
52
51
50
49
48
47
47
46
45
44
43
43
52
43
42
42
42
42
42
42
42
42
41
41
40
39
38
37
36
60
70
69
68
67
66
65
64
64
63
62
61
35
59
58
57
56
55
54
53
52
52
9
17
17
16
15
14
13
12
11
11
11
11
10
18
18
9
8
7
7
7
7
6
6
5
5
4
3
2
25
34
33
32
31
30
29
28
27
27
26
26
1
25
24
23
22
21
21
20
20
19
19
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 199000340056 | 1***6 | Gap adjusting arm assembly | |
| 199000340057 | 1***7 | Gap adjusting arm assembly | |
| 1 | 1***6 | Packing ring | |
| 2 | H***0 | Square head tapered plug | |
| 3 | Q***2 | Hex flange surfaces bolt | |
| 4 | 8***6 | End cap | |
| 5 | 0***4 | Circlip for hole | |
| 5 | 0***6 | Circlip for hole | |
| 6 | 8***5 | Adjuster shim | |
| 6 | 8***2 | Adjuster shim | |
| 7 | 8***0 | Stop washer | |
| 7 | 8***8 | Stop washer | |
| 8 | 0***7 | Circlip for axle | |
| 9 | 8***4 | Central gear | |
| 9 | 8***4 | Central gear | |
| 10 | Q***0 | Circlip for axle | |
| 11 | D***7 | Half shaft (left) | |
| 11 | D***8 | Half shaft (right) | |
| 11 | H***7 | Half shaft (right) | |
| 11 | H***1 | Half shaft (left) | |
| 12 | N***t | Nut | |
| 13 | Q***1 | Slit bolt | |
| 14 | H***1 | Brake drum | |
| 15 | 8***7 | Hex bolt | |
| 16 | Q***5 | Bolt | |
| 17 | 8***1 | Hub redactor case | |
| 17 | 8***3 | Hub redactor case | |
| 18 | 8***1 | Stop washer | |
| 18 | 8***0 | Stop washer | |
| 19 | 8***8 | Planet gear axle | |
| 19 | 8***9 | Planet gear axle | |
| 20 | 8***3 | Plant gear | |
| 20 | 8***9 | Plant gear | |
| 21 | D***7 | Quill roller bearing assembly | |
| 21 | D***8 | Quill roller bearing assembly | |
| 22 | 8***8 | Hex nut | |
| 23 | 8***4 | Locking washer | |
| 24 | 8***8 | Hex nut | |
| 25 | 8***7 | Inside gear ring | |
| 25 | 8***1 | Inside gear ring | |
| 26 | 8***9 | Gear ring bearer | |
| 26 | 8***1 | Gear ring bearer | |
| 27 | D***5 | Circlip for hole | |
| 27 | D***6 | Circlip for hole | |
| 28 | 0***4 | O-ring | |
| 29 | 3***0 | Row-steep roller bearing | |
| 30 | 8***8 | Wheel hub | |
| 31 | 0***5 | Row-steep roller bearing | |
| 32 | D***0 | Space ring | |
| 33 | H***3 | Wheel bolt | |
| 34 | 8***5 | Thrust gasket ring | |
| 35 | 0***0 | Grease packing | |
| 36 | 0***2 | Grease packing | |
| 37 | 8***3 | Oil baffle disc | |
| 38 | Q***2 | Hex flange surfaces bolt | |
| 39 | 8***5 | Защитная пластина | |
| 40 | 8***2 | Фиксатор | |
| 41 | 8***5 | Пружина | |
| 42 | H***7 | Dirt guard | |
| 42 | H***8 | Dirt guard | |
| 42 | H***9 | Dirt guard | |
| 42 | H***0 | Dirt guard | |
| 43 | D***5 | Brake camshaft | |
| 43 | D***6 | Brake camshaft | |
| 43 | D***9 | Brake camshaft | |
| 43 | D***0 | Brake camshaft | |
| 44 | 1***3 | O style packing ring | |
| 45 | Q***2 | Hex bolt | |
| 46 | 1***7 | Bush | |
| 47 | D***8 | Brake floor | |
| 47 | D***9 | Brake floor | |
| 48 | 1***0 | Washer | |
| 49 | 1***0 | Circlip for axle | |
| 50 | D***6 | Bracket | |
| 51 | 1***7 | Bush | |
| 52 | H***7 | Brake adjuster | |
| 52 | H***8 | Brake adjuster | |
| 52 | H***9 | Brake adjuster | |
| 52 | H***0 | Brake adjuster | |
| 53 | Q***8 | Гайка | |
| 54 | H***9 | Stud | |
| 55 | H***5 | washer | |
| 56 | H***8 | Adjuster shim | |
| 57 | Q***5 | Кольцо | |
| 58 | D***0 | Adjuster shim | |
| 59 | Q***2 | Hex bolt | |
| 60 | Q***2 | Болт | |
| 61 | 1***6 | Крышка защитная | |
| 62 | 0***2 | Grease nozzle | |
| 63 | Q***2 | Болт | |
| 64 | 8***5 | Packing hulkhead | |
| 64 | 8***8 | Packing hulkhead | |
| 65 | H***5 | Brake shoe | |
| 66 | 8***1 | Шайба | |
| 67 | H***1 | Wear alarm long wiring | |
| 68 | H***2 | Wearalarm short wiring | |
| 69 | Q***8 | Шайба | |
| 70 | Q***5 | Болт |
