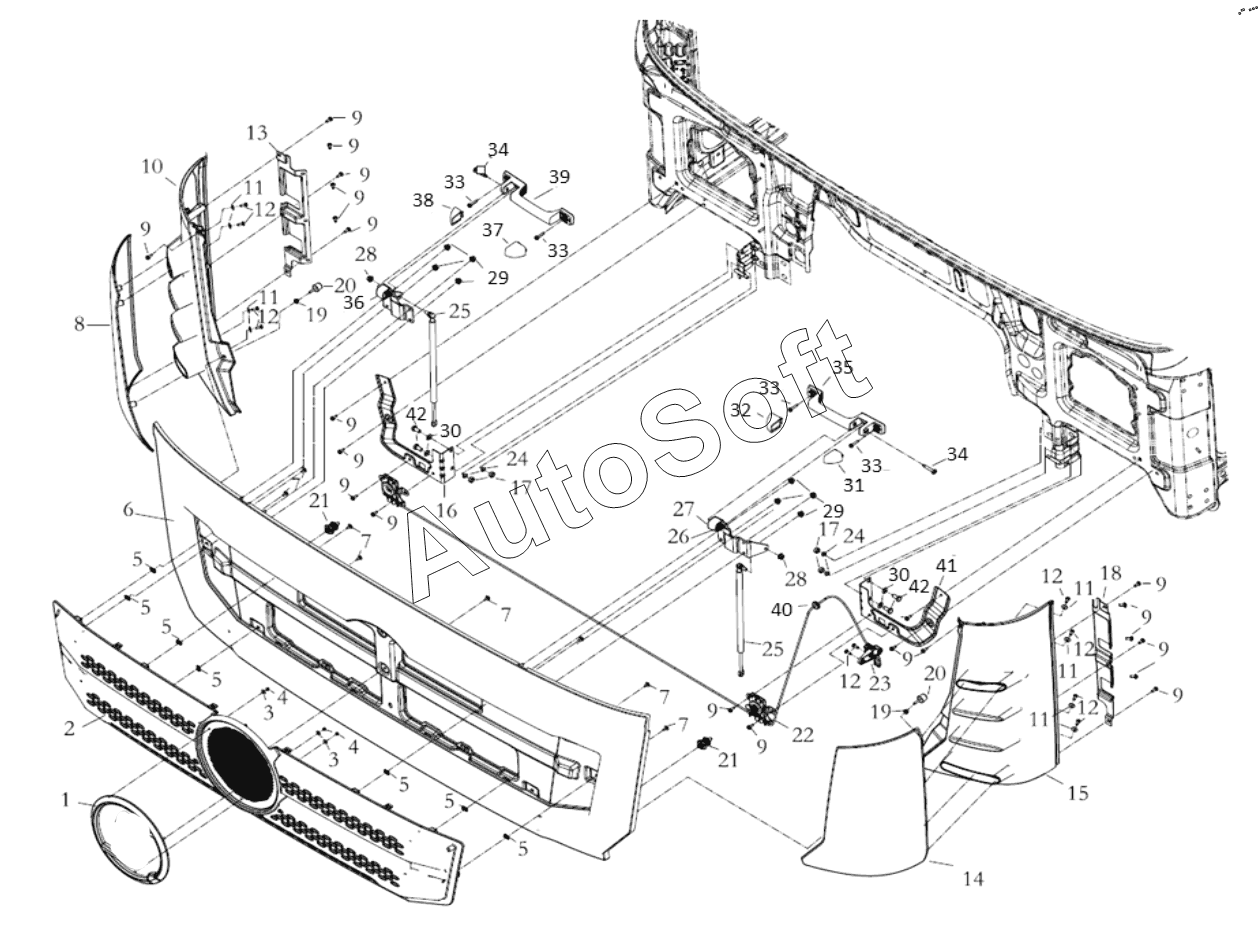

Каталог запасных частей к технике: Shaanxi Shacman SX331863366 (X3000) (2021). FRONT COVER
1
2
3
3
4
4
5
5
5
5
5
5
5
6
7
7
7
7
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
11
11
11
11
11
12
12
12
12
12
12
13
14
15
16
17
17
18
19
19
20
20
21
21
22
23
24
24
25
25
26
27
28
28
29
29
30
30
31
32
33
33
33
33
34
34
35
36
37
38
39
40
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***1 | Sq signboard | |
| 2 | D***6 | Grille | |
| 3 | Q***5 | Шайба | |
| 4 | Q***5 | Гайка | |
| 5 | D***2 | Reed nut | |
| 6 | D***1 | Front lid | |
| 7 | Q***6 | Cross recessed round head tapping screws | |
| 8 | D***4 | Right spoiler corner plate outer plate | |
| 9 | Q***6 | Cross groove pan head screw and flat washer assembly | |
| 10 | D***3 | Right air deflector innerboard | |
| 11 | Q***6 | Шайба | |
| 12 | Q***6 | Болт | |
| 13 | D***5 | Right spoiler corner plate mounting plate | |
| 14 | D***0 | Left spoiler corner plate outer plate | |
| 15 | D***8 | Left air deflector innerboard | |
| 16 | D***3 | Front cover lock right mounting bracket | |
| 17 | Q***0 | Nut | |
| 18 | D***1 | Right air deflector install board | |
| 19 | Q***6 | Nut | |
| 20 | D***0 | Buffer assy | |
| 21 | S***1 | Mask lock lock | |
| 22 | D***0 | Lock assy | |
| 23 | D***5 | Unlock hand shank | |
| 24 | Q***0 | Шайба | |
| 25 | D***0 | Air spring assy | |
| 26 | D***1 | Limit block | |
| 27 | D***3 | Front lid hinge assembly | |
| 28 | Q***8 | Nut | |
| 29 | Q***0 | Шайба | |
| 30 | D***7 | Left front handrail shield | |
| 31 | D***6 | Left front handrail shield | |
| 32 | Q***0 | Cross groove pan head screw and flat washer assembly | |
| 33 | s***y | self tapping screw and Washer assembly | |
| 34 | D***5 | Self tapping screw | |
| 35 | D***4 | Left front handrail | |
| 36 | D***4 | Right hinge assembly | |
| 37 | D***4 | Right front handrail shield | |
| 38 | D***5 | Right front handrail shield | |
| 39 | D***3 | Right front handrail | |
| 40 | D***6 | Cable sheath | |
| 41 | D***1 | Left front lid install trestle | |
| 42 | Q***0 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
