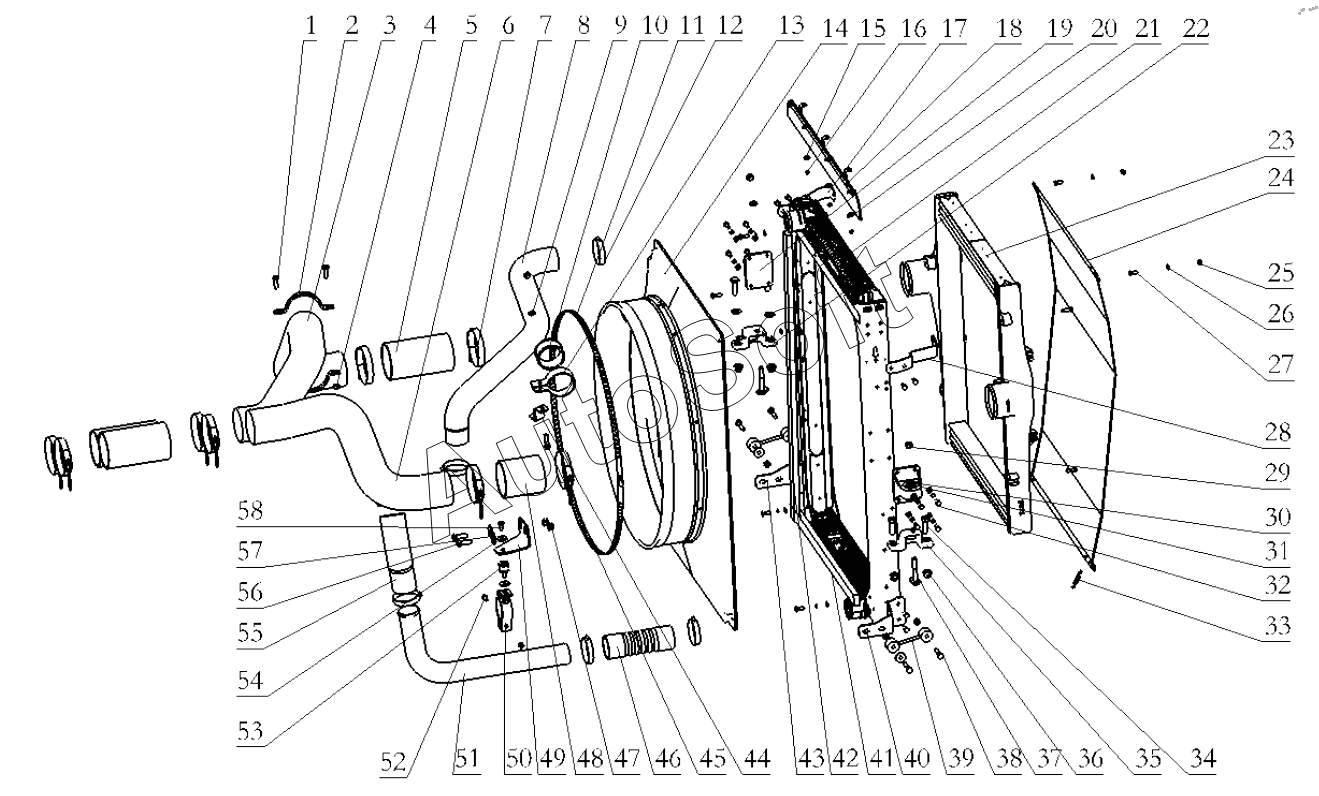

Каталог запасных частей к технике: Shaanxi Shacman SX5315GJB5V326C (X3000) (2021). COOLER SYSTEM (F3000/WP12)
45
31
32
33
34
35
36
37
38
39
40
41
42
43
44
30
46
47
48
49
50
51
52
53
54
55
56
57
58
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***3 | Hex screw | |
| 2 | 1***1 | Clip | |
| 3 | D***4 | Intercooler outlet pipe | |
| 4 | Q***3 | Hex nut | |
| 5 | D***8 | Rubber hose | |
| 6 | D***2 | Intercooler inlet pipe | |
| 7 | D***5 | Clip | |
| 8 | D***3 | Radiator inlet pipe | |
| 9 | Q***8 | Hex bolt | |
| 10 | D***1 | Резиновая втулка | |
| 11 | D***2 | Хомут | |
| 12 | D***7 | Lined american type pipe clamp 75 | |
| 13 | D***6 | Нажим трубы | |
| 14 | D***2 | Fan shroud assembly | |
| 15 | Q***6 | Big Washer | |
| 16 | Q***6 | Nut | |
| 17 | D***6 | Bracket | |
| 18 | D***0 | Backflow plate assembly | |
| 19 | 8***8 | Держатель радиатора в сборе | |
| 20 | Q***8 | Шайба пружинная | |
| 21 | D***1 | Radiator | |
| 22 | D***7 | Left radiator support | |
| 23 | D***2 | САС | |
| 24 | D***0 | Web | |
| 25 | Q***3 | Hex nut | |
| 26 | Q***8 | Washer | |
| 27 | Q***6 | Болт | |
| 28 | D***3 | Bracket | |
| 29 | Q***3 | I-type hexagon nut | |
| 30 | Q***2 | Washer | |
| 31 | Q***2 | Шайба пружинная | |
| 32 | Q***3 | Hex head bolts | |
| 33 | D***1 | Spring | |
| 34 | Q***3 | Hex head bolts-fine pitch | |
| 35 | D***8 | Right support | |
| 36 | 1***8 | Гайка | |
| 37 | D***0 | Опора в сборе | |
| 38 | Q***0 | Hex.screw | |
| 39 | 8***3 | Опора в сборе | |
| 40 | D***0 | Правый анкер | |
| 41 | D***2 | Hermetical pastern | |
| 42 | D***1 | Уплотнительная полоса | |
| 43 | D***9 | Левый анкер | |
| 44 | D***8 | Bracket | |
| 45 | Q***Q | Hex screw | |
| 46 | D***5 | Rubber hose | |
| 47 | 1***7 | Гайка самоблокировочная | |
| 48 | D***2 | Rubber hose | |
| 49 | D***8 | Bracket | |
| 50 | D***5 | Water pipe clip | |
| 51 | D***2 | Drain pipe | |
| 52 | Q***3 | Hex head bolt | |
| 53 | D***2 | Buffer | |
| 54 | Q***0 | Washer | |
| 55 | D***6 | Rubber hose | |
| 56 | Q***3 | Hex shoulder stud | |
| 57 | Q***2 | Washer | |
| 58 | Q***8 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
