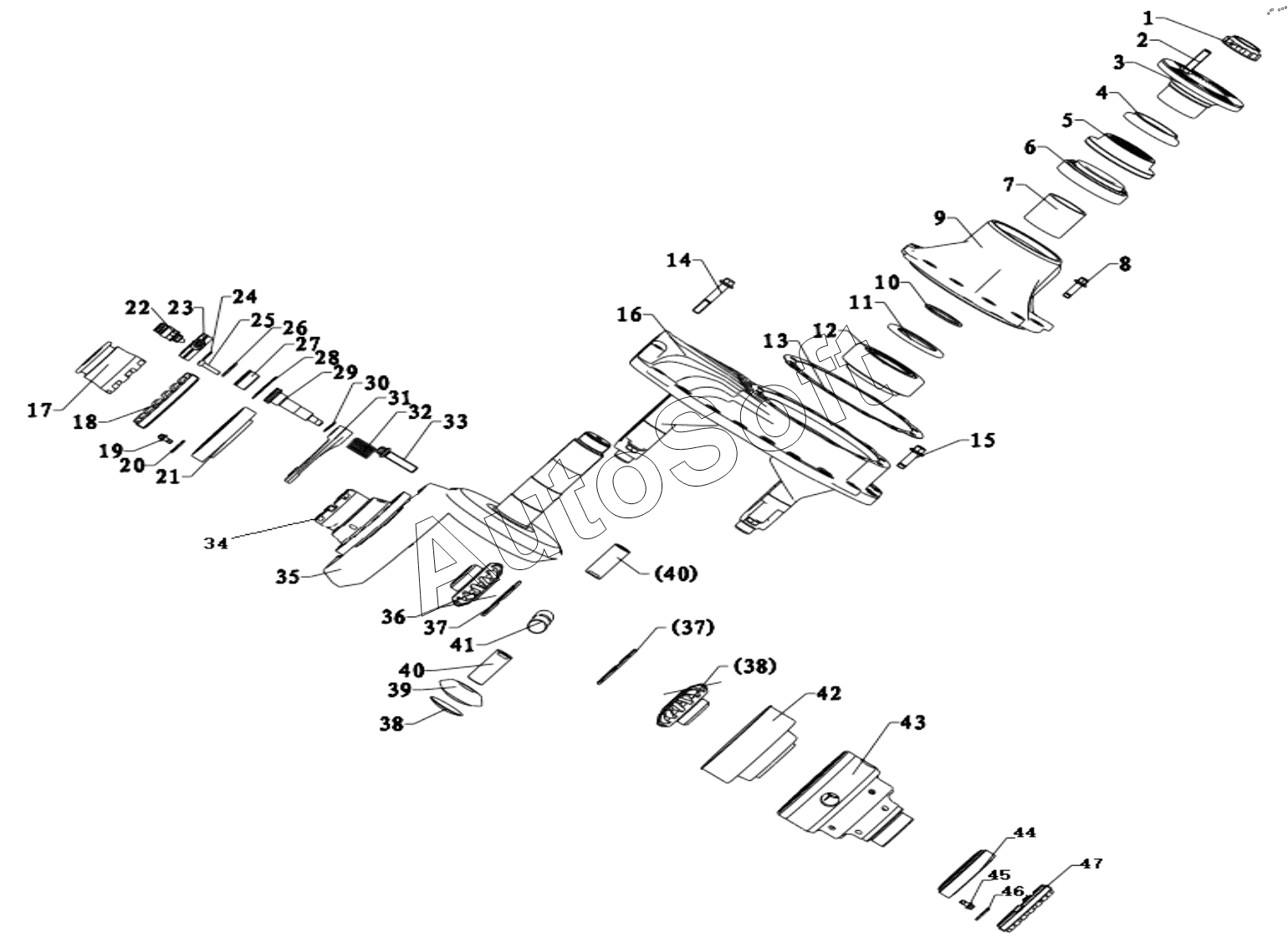

Каталог запасных частей к технике: Shaanxi Shacman SX5315GJB5V326C (X3000) (2021). WHEEL REDUCTION DRIVE AXLE FINAL DRIVE (REAR AXLE)
37
37
28
29
30
30
31
32
33
33
33
33
34
35
35
35
35
35
36
27
38
38
39
40
40
40
40
41
41
42
42
43
43
43
43
44
45
46
47
47
13
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
1
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***4 | Flange nut | |
| 2 | Q***3 | Hex head bolts | |
| 3 | 8***5 | Lock piece | |
| 4 | 8***4 | Flange assembly | |
| 5 | 0***9 | Oil seal | |
| 6 | 3***3 | Row-steep roller bearing | |
| 7 | H***9 | Space bush | |
| 8 | D***0 | Bolt GB/T16674.2 | |
| 9 | D***3 | Bearing seat | |
| 10 | 8***0 | Adjusting washer | |
| 11 | H***1 | Oil baffle disc | |
| 12 | D***5 | Tapper rolling bearing | |
| 13 | D***1 | Adjusting washers | |
| 13 | D***2 | Adjusting washers | |
| 13 | D***3 | Adjusting washers | |
| 13 | D***4 | Adjusting washers | |
| 13 | D***5 | Adjusting washers | |
| 13 | D***6 | Washer | |
| 14 | D***4 | Bolt | |
| 15 | Q***2 | Hex screw | |
| 16 | D***7 | Final drive case | |
| 17 | D***0 | Shift sleeve | |
| 18 | D***5 | Adjusting nut | |
| 19 | Q***6 | Hex bolt | |
| 20 | D***7 | Lock piece | |
| 21 | 3***0 | Adjustment nut | |
| 22 | H***9 | Pressure switch | |
| 23 | H***0 | Shift cylinder | |
| 24 | Q***F | Шайба уплотнительная | |
| 25 | Q***0 | Болт | |
| 26 | H***5 | O-ring | |
| 27 | H***1 | Bush | |
| 28 | H***7 | Shim | |
| 29 | H***3 | Plunger | |
| 30 | H***4 | Shim | |
| 30 | H***6 | Shim | |
| 31 | D***1 | Selector fork | |
| 32 | H***1 | Spring | |
| 33 | D***7 | Hex flange toothed bolt | |
| 33 | H***3 | Hex flange toothed bolt | |
| 34 | H***8 | Differential case | |
| 35 | D***2 | Bevel gear pair | |
| 35 | H***0 | Bevel gear pair | |
| 35 | H***3 | Bevel gear pair | |
| 35 | H***2 | Bevel gear pair | |
| 35 | H***5 | Bevel gear pair | |
| 36 | 8***6 | Axle shaft gear | |
| 37 | 8***3 | Axle shaft gear washer | |
| 38 | D***1 | Plant gear washer | |
| 39 | D***0 | Plant gear | |
| 40 | D***9 | Cross axle | |
| 40 | H***0 | Plant gear washer | |
| 41 | D***8 | Cross axle | |
| 41 | H***9 | Axle shaft gear | |
| 42 | D***2 | Collect oil cap | |
| 42 | H***1 | Collect oil cap | |
| 43 | D***5 | Differential case | |
| 43 | H***7 | Differential case | |
| 44 | 3***7 | Tapper rolling bearing | |
| 45 | Q***6 | Hex bolt | |
| 46 | D***3 | Lock piece | |
| 47 | D***4 | Adjusting nut | |
| 47 | H***2 | Adjusting nut |
