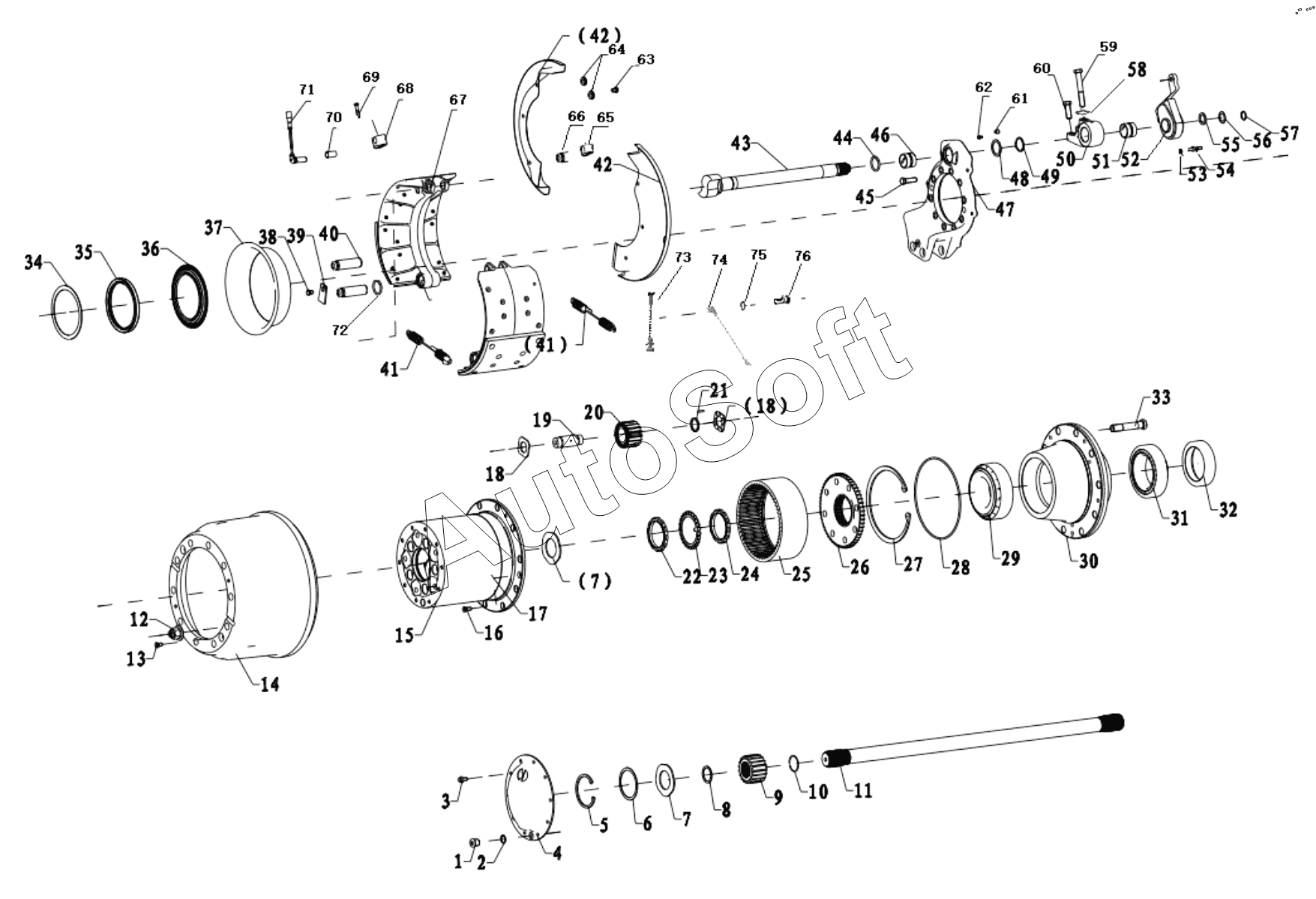

Каталог запасных частей к технике: Shaanxi Shacman SX5315GJB5V326C (X3000) (2021). WHEEL EDGE REDUCTION DRIVE AXLE WHEEL EDGE
1
2
3
4
5
5
6
6
7
7
7
7
8
9
9
10
11
11
11
11
12
13
14
15
16
17
17
18
18
18
18
19
19
20
20
21
21
22
23
24
25
25
26
26
27
27
27
27
28
39
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
42
42
42
42
42
42
42
42
42
42
43
43
43
43
44
45
46
47
47
47
47
48
49
50
51
52
52
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 199000340056 | 1***6 | Gap adjusting arm assembly | |
| 199000340057 | 1***7 | Gap adjusting arm assembly | |
| 81.96002.0098 | 8***8 | Packing hulkhead | |
| 1 | 1***6 | Packing ring | |
| 2 | H***0 | Square head tapered plug | |
| 3 | Q***2 | Hex flange surfaces bolt | |
| 4 | 8***6 | End cap | |
| 5 | 0***4 | Circlip for hole | |
| 5 | 0***6 | Circlip for hole | |
| 6 | 8***5 | Adjuster shim | |
| 6 | 8***2 | Adjuster shim | |
| 7 | 8***0 | Stop washer | |
| 7 | 8***8 | Stop washer | |
| 8 | 0***7 | Circlip for axle | |
| 9 | 8***4 | Central gear | |
| 9 | 8***4 | Central gear | |
| 10 | Q***0 | Circlip for axle | |
| 11 | D***5 | Half axis | |
| 11 | D***6 | Half axis | |
| 11 | D***0 | Half axis | |
| 11 | D***1 | Half axis | |
| 12 | O***t | Nut | |
| 13 | Q***1 | Slit bolt | |
| 14 | H***1 | Brake drum | |
| 15 | 8***7 | Hex bolt | |
| 16 | Q***5 | Bolt | |
| 17 | 8***1 | Hub redactor case | |
| 17 | 8***3 | Hub redactor case | |
| 18 | 8***1 | Stop washer | |
| 18 | 8***0 | Stop washer | |
| 19 | 8***8 | Planet gear axle | |
| 19 | 8***9 | Planet gear axle | |
| 20 | 8***3 | Plant gear | |
| 20 | 8***9 | Plant gear | |
| 21 | D***7 | Quill roller bearing assembly | |
| 21 | D***8 | Quill roller bearing assembly | |
| 22 | 8***8 | Hex nut | |
| 23 | 8***4 | Locking washer | |
| 24 | 8***8 | Hex nut | |
| 25 | 8***7 | Inside gear ring | |
| 25 | 8***1 | Inside gear ring | |
| 26 | 8***9 | Gear ring bearer | |
| 26 | 8***1 | Gear ring bearer | |
| 27 | D***5 | Circlip for hole | |
| 27 | D***6 | Circlip for hole | |
| 28 | 0***4 | O-ring | |
| 30 | 8***8 | Wheel hub | |
| 31 | 0***5 | Row-steep roller bearing | |
| 32 | D***0 | Space ring | |
| 33 | H***3 | Wheel bolt | |
| 34 | 8***5 | Thrust gasket ring | |
| 35 | 0***0 | Grease packing | |
| 36 | 0***1 | Grease packing | |
| 37 | 8***3 | Oil baffle disc | |
| 38 | Q***2 | Hex flange surfaces bolt | |
| 39 | 3***0 | Row-steep roller bearing | |
| 39 | 8***5 | Защитная пластина | |
| 40 | 8***2 | Фиксатор | |
| 41 | 8***5 | Пружина | |
| 42 | H***7 | Dirt guard | |
| 42 | H***8 | Dirt guard | |
| 42 | H***9 | Dirt guard | |
| 42 | H***0 | Dirt guard | |
| 43 | D***5 | Brake camshaft | |
| 43 | D***6 | Brake camshaft | |
| 43 | D***9 | Brake camshaft | |
| 43 | D***0 | Brake camshaft | |
| 44 | Q***2 | Hex bolt | |
| 45 | 1***3 | O style packing ring | |
| 46 | 1***7 | Bush | |
| 47 | D***8 | Brake floor | |
| 47 | D***9 | Brake floor | |
| 48 | 1***0 | Washer | |
| 49 | 1***0 | Circlip for axle | |
| 50 | D***6 | Bracket | |
| 51 | 1***7 | Bush | |
| 52 | H***7 | Brake adjuster | |
| 52 | H***8 | Brake adjuster | |
| 52 | H***9 | Brake adjuster | |
| 52 | H***0 | Brake adjuster | |
| 53 | Q***8 | Гайка | |
| 54 | H***9 | Stud | |
| 55 | H***5 | washer | |
| 56 | H***8 | Adjuster shim | |
| 57 | Q***5 | Кольцо | |
| 58 | D***0 | Adjuster shim | |
| 59 | Q***2 | Hex bolt | |
| 60 | Q***2 | Hex bolt | |
| 61 | 1***6 | Крышка защитная | |
| 62 | 0***2 | Grease nozzle | |
| 63 | Q***2 | Болт | |
| 64 | 8***5 | Packing hulkhead | |
| 65 | 2***A | Protective plug | |
| 66 | 8***7 | Clip | |
| 67 | H***5 | Brake shoe | |
| 68 | D***9 | ABS support | |
| 69 | Q***0 | Болт | |
| 70 | D***5 | Втулка датчика | |
| 71 | H***0 | ABS sensor | |
| 72 | 8***1 | Шайба | |
| 73 | H***1 | Wear alarm long wiring | |
| 74 | H***2 | Wearalarm short wiring | |
| 75 | Q***8 | Шайба | |
| 76 | Q***5 | Болт |
