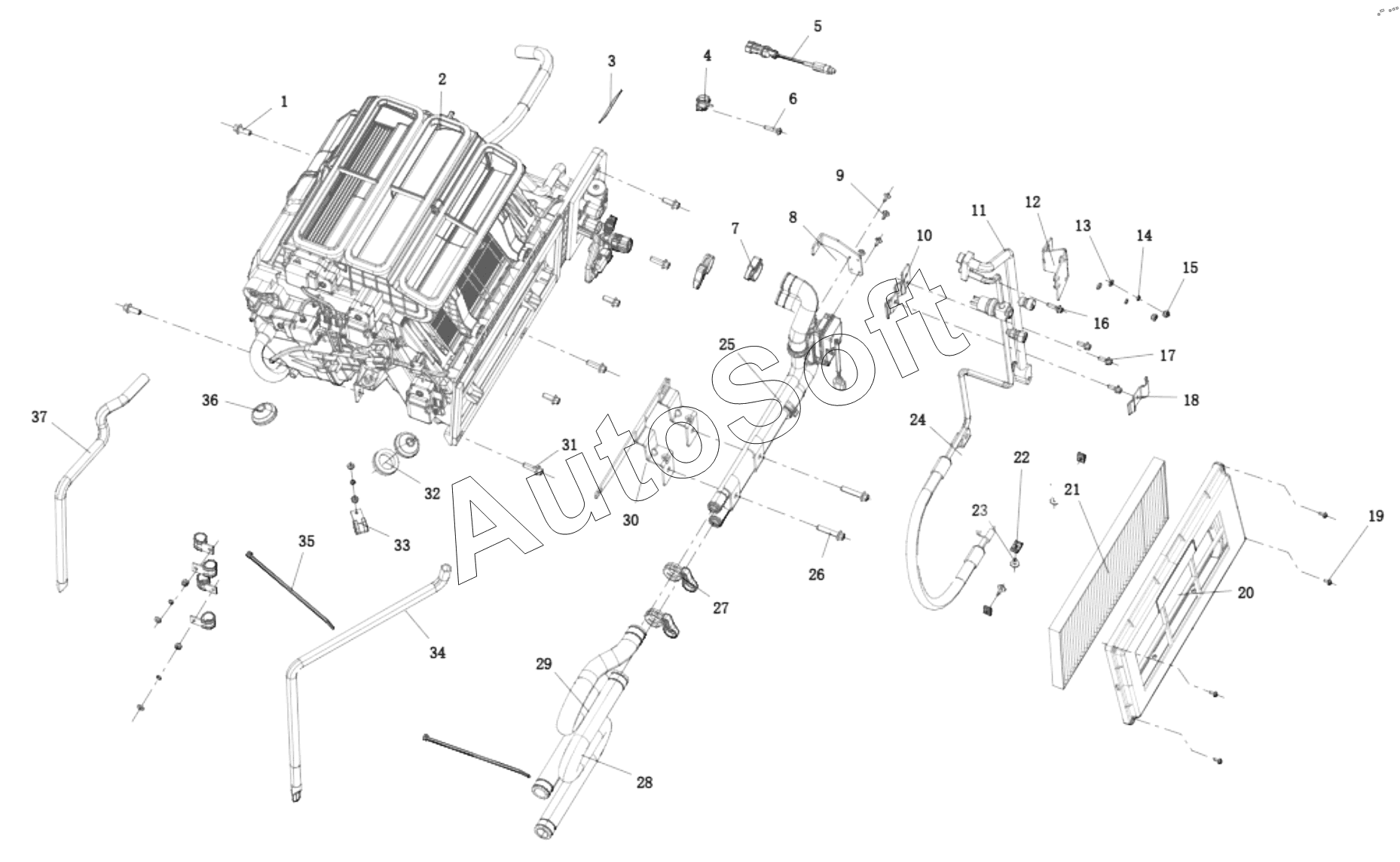

Каталог запасных частей к технике: Shaanxi Shacman SX331853386 (X5000) (2023). DC14251841122 AIR CONDITIONING CAB COMPONENTS
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***1 | Hexagon flange bolt | |
| 2 | D***1 | Air conditioning body assembly (x5000) | |
| 3 | D***4 | Air conditioning system warning sign (x3000) | |
| 4 | 8***3 | Plastic fastening tape | |
| 5 | D***1 | Outdoor temperature sensor | |
| 6 | Q***0 | Cross recessed pan head screws | |
| 7 | D***2 | Elastic clamp (29/with buckle) | |
| 8 | D***9 | Electric water valve bracket | |
| 9 | Q***0 | Cross recessed pan head tapping screws and plain washer assemblies | |
| 10 | D***7 | Pipe clamp | |
| 11 | D***3 | Evaporator compressor connecting pipe (i) | |
| 12 | D***4 | Кронштейн | |
| 13 | Q***6 | Flat washer | |
| 14 | Q***0 | Washer | |
| 15 | Q***0 | Hexagon nut | |
| 16 | Q***1 | Hexagon flange bolt | |
| 17 | Q***1 | Hexagon flange bolt | |
| 18 | D***2 | Fixed clip | |
| 19 | Q***0 | Cross recessed pan head screw and plain washer assembly | |
| 20 | D***0 | Filter housing assembly | |
| 21 | 8***1 | Фильтр | |
| 22 | 0***9 | Пластина-фиксатор SТ4,8-2-МАN183-В1 | |
| 23 | Q***0 | Oval-head self-tapping screw | |
| 24 | D***8 | Condenser evaporator connecting pipe | |
| 25 | D***6 | Heating component | |
| 26 | Q***1 | Hexagon flange bolt | |
| 27 | D***1 | Elastic clamp | |
| 28 | D***7 | Heater hose forming hose | |
| 29 | D***8 | Heater hose forming hose | |
| 30 | D***0 | Heater bracket | |
| 31 | Q***1 | Hexagon flange bolt | |
| 32 | D***1 | Rubber sheath | |
| 33 | D***3 | Fixed clamp | |
| 34 | D***2 | Front drain pipe | |
| 35 | D***1 | Ordinary narrow tie | |
| 36 | D***1 | Drain pipe plugging cover | |
| 37 | D***1 | Drain pipe |
