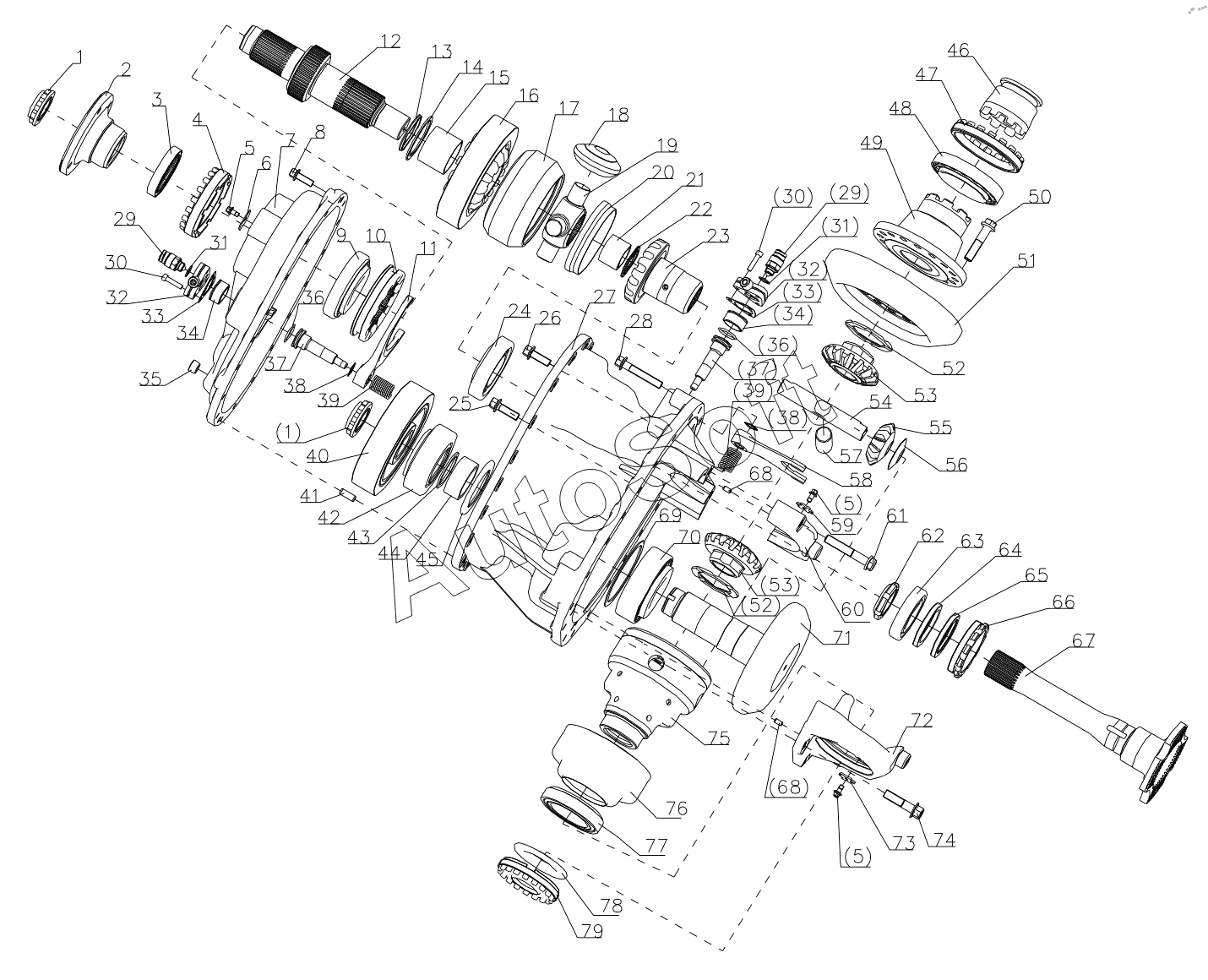

Каталог запасных частей к технике: Shaanxi Shacman SX33186T386 (X3000). HDZ300 (TGX) DOUBLE-STAGE REDUCTION TRANSAXLE SPARE PARTS CATALOG—MAIN REDUCER ASSEMBLY (MIDDLE AXLE)
1
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
32
33
33
34
34
35
36
36
37
37
38
38
38
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
51
51
52
52
53
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
68
69
70
71
71
71
72
73
74
75
76
77
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***4 | Flange nut | |
| 2 | H***2 | Flange | |
| 3 | D***0 | Axle packing ring | |
| 4 | H***4 | Adjusting nut | |
| 5 | Q***6 | Hex bolt | |
| 6 | H***5 | Lock piece | |
| 7 | D***7 | Final drive case cap | |
| 8 | Q***2 | Bolt | |
| 9 | 0***8 | Row-steeproller bearing | |
| 10 | D***6 | Sliding gear sleeve | |
| 11 | H***1 | Frok | |
| 12 | H***1 | Perforation shaft | |
| 13 | H***7 | Shoulder ring | |
| 14 | D***4 | Stop shim | |
| 15 | H***9 | Bush | |
| 16 | D***0 | Bush | |
| 17 | H***1 | Differential case of axle | |
| 18 | H***3 | Planet gear | |
| 19 | H***4 | Cross axle | |
| 20 | H***2 | Collect oil cover | |
| 21 | H***5 | Bush | |
| 22 | H***7 | Adjusting shim | |
| 23 | D***3 | Adjusting washer | |
| 24 | 0***5 | Axle shaft gear | |
| 25 | Q***2 | Hex screw | |
| 26 | Q***2 | Hex bolt | |
| 27 | D***0 | Final drive case | |
| 28 | D***4 | Bolt | |
| 29 | 8***4 | Gearbox switch | |
| 30 | Q***5 | Inner hexagon bolt | |
| 31 | Q***8 | Шайба уплотнительная | |
| 32 | H***2 | Gasket | |
| 33 | H***7 | Shim | |
| 34 | H***4 | Bush | |
| 35 | 8***9 | Plug | |
| 36 | H***5 | O-ring | |
| 37 | H***3 | Plunger | |
| 38 | H***4 | Shim | |
| 38 | H***6 | Shim | |
| 39 | H***1 | Spring | |
| 40 | D***1 | Passive cylinder gear | |
| 41 | Q***2 | Bearing | |
| 42 | D***6 | Tapper rolling bearing | |
| 43 | 8***0 | Adjusting washer | |
| 44 | D***4 | Space bush | |
| 45 | 8***8 | Oil baffle disc | |
| 46 | D***0 | Shift sleeve | |
| 47 | D***5 | Adjusting nut | |
| 48 | 3***Q | Tapper rolling bearing | |
| 49 | D***6 | Differential case | |
| 50 | D***7 | Hex flange toothed bolt | |
| 51 | D***3 | Passive bevel gear | |
| 51 | D***3 | Passive bevel gear | |
| 51 | D***9 | Passive bevel gear | |
| 52 | 8***3 | Axle shaft gear washer | |
| 53 | 8***6 | Axle shaft gear | |
| 54 | D***8 | Cross axle | |
| 55 | D***0 | Plant gear | |
| 56 | D***1 | Plant gear washer | |
| 57 | D***9 | Cross axle | |
| 58 | D***1 | Selector fork | |
| 59 | D***7 | Lock piece | |
| 60 | D***8 | Bearing cap | |
| 61 | D***0 | Hex flange toothed bolt | |
| 62 | D***3 | Shim | |
| 63 | D***2 | Ball bearing | |
| 64 | 0***1 | Grease packing | |
| 65 | 0***5 | Grease packing | |
| 66 | 8***3 | Adjusting nut | |
| 67 | D***3 | Axle differential output shaft | |
| 68 | Q***6 | Pin | |
| 69 | D***1 | Adjusting washer | |
| 70 | D***5 | Tapper rolling bearing | |
| 71 | D***2 | Active taper gear | |
| 71 | D***2 | Active taper gear | |
| 71 | D***8 | Active taper gear | |
| 72 | D***9 | Bearing cap | |
| 73 | D***3 | Lock piece | |
| 74 | Q***2 | Hex flange toothed bolt | |
| 75 | D***5 | Differential case | |
| 76 | D***2 | Collect oil cap | |
| 77 | D***1 | Tapper rolling bearing | |
| 78 | D***2 | Collect oil plate | |
| 79 | D***3 | Adjusting nut |
