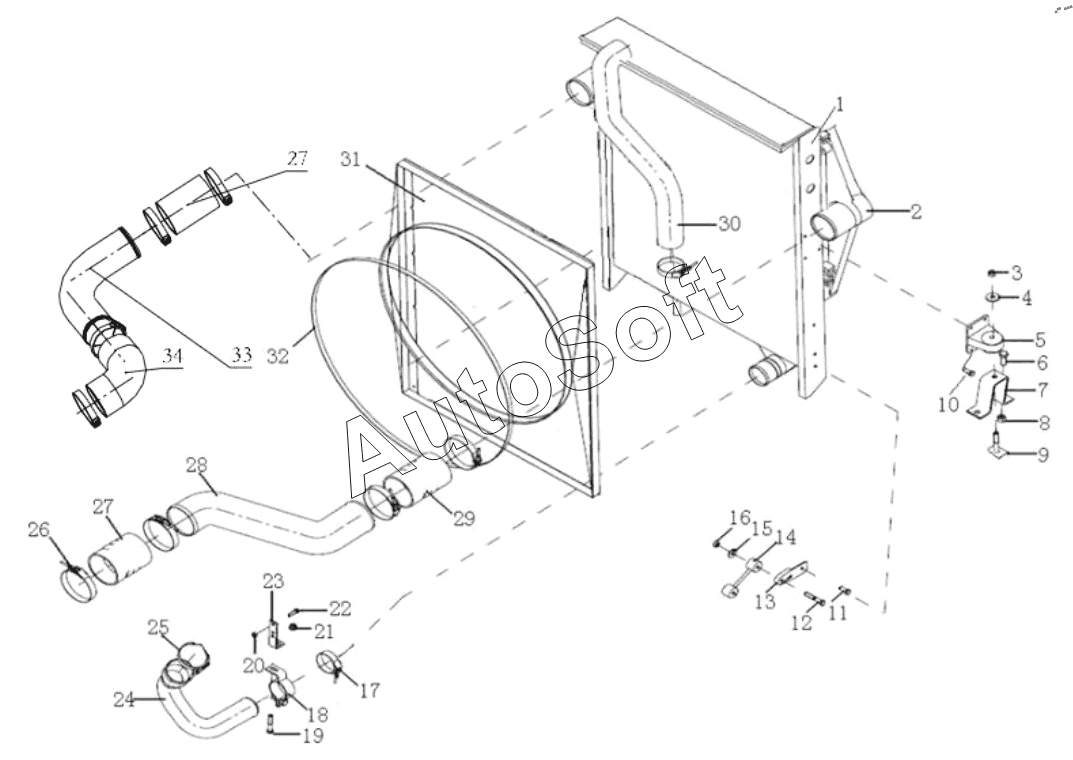

Каталог запасных частей к технике: Shaanxi Shacman SX33186T386 (X3000). COOLER SYSTEM (F3000/WP12)
1
1
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| DZ95259538870 | D***0 | Правый держатель радиатора | |
| DZ95259538887 | D***7 | Left support | |
| DZ95259538888 | D***8 | Right support | |
| DZ95259538895 | D***5 | Left support | |
| DZ95259538896 | D***6 | Right support | |
| DZ95259538998 | D***8 | Left support | |
| DZ95259538999 | D***9 | Right support | |
| 1 | D***1 | Radiator | |
| 1 | D***2 | Radiator | |
| 1 | D***1 | Radiator | |
| 2 | D***1 | Промежуточный радиатор | |
| 2 | D***2 | САС | |
| 3 | 0***1 | Гайка | |
| 4 | Q***2 | Washer | |
| 5 | 8***8 | Держатель радиатора в сборе | |
| 6 | Q***3 | Hex screw | |
| 7 | D***0 | Левый держатель радиатора | |
| 8 | Q***4 | Гайка | |
| 9 | D***0 | Опора в сборе | |
| 9 | D***0 | Square screw | |
| 10 | Q***2 | Болт | |
| 11 | Q***0 | Hex.screw | |
| 12 | D***0 | Правый анкер | |
| 13 | D***9 | Левый анкер | |
| 14 | 8***3 | Опора в сборе | |
| 15 | Q***0 | Шайба | |
| 16 | Q***3 | Hex nut | |
| 17 | Q***3 | Хомут | |
| 18 | D***6 | Нажим трубы | |
| 19 | Q***0 | Hex.screw | |
| 20 | Q***4 | Гайка | |
| 21 | Q***3 | Hex nut | |
| 22 | Q***5 | Болт | |
| 23 | D***2 | Планка | |
| 24 | D***2 | Резиновая труба | |
| 25 | Q***5 | Clip | |
| 26 | D***5 | Хомут | |
| 27 | D***3 | Rubber hose | |
| 28 | D***8 | Впускная труба радиатора | |
| 29 | D***8 | Rubber hose | |
| 30 | D***2 | Резиновая труба | |
| 31 | D***8 | Air duct assembly | |
| 32 | D***2 | Хомут | |
| 33 | D***5 | Outlet hose | |
| 33 | D***6 | Outlet rubber hose | |
| 34 | D***5 | rubber hose |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
