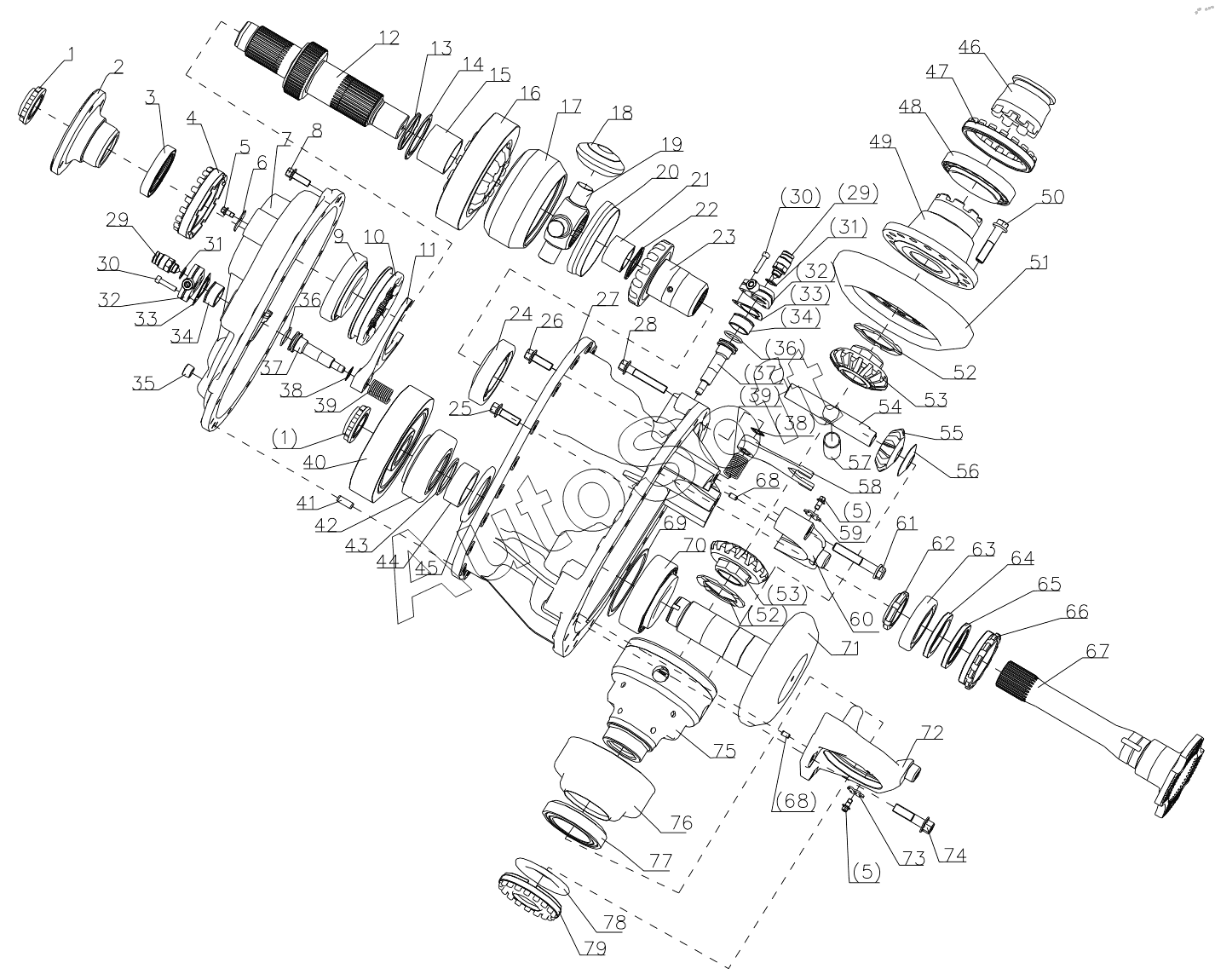

Каталог запасных частей к технике: Shaanxi Shacman SX42564V324 (X3000). DOUBLE-STAGE REDUCTION TRANSAXLE SPARE PARTS CATALOG - MAIN REDUCER ASSEMBLY
51
60
59
58
57
56
55
54
53
53
52
52
51
61
51
50
49
48
47
46
45
44
43
71
79
78
77
76
75
74
73
72
71
71
42
70
69
68
68
67
66
65
64
63
62
11
21
20
19
18
17
16
15
14
13
12
22
10
9
8
7
6
5
5
5
4
3
2
32
32
41
40
39
39
38
38
38
38
37
37
36
36
35
34
34
33
33
1
1
31
31
30
30
29
29
28
27
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***4 | Flange nut | |
| 2 | H***2 | Flange | |
| 3 | D***0 | Axle packing ring | |
| 4 | H***4 | Adjusting nut | |
| 5 | Q***6 | Hex bolt | |
| 6 | H***5 | Lock piece | |
| 7 | D***7 | Final drive case cap | |
| 8 | Q***2 | Bolt | |
| 9 | 0***8 | Row-steeproller bearing | |
| 10 | D***6 | Sliding gear sleeve | |
| 11 | H***1 | Frok | |
| 12 | H***1 | Perforation shaft | |
| 13 | H***7 | Shoulder ring | |
| 14 | D***4 | Stop shim | |
| 15 | H***9 | Bush | |
| 16 | D***0 | Bush | |
| 17 | H***1 | Differential case of axle | |
| 18 | H***3 | Planet gear | |
| 19 | H***4 | Cross axle | |
| 20 | H***2 | Collect oil cover | |
| 21 | H***5 | Bush | |
| 22 | H***7 | Adjusting shim | |
| 23 | D***3 | Adjusting washer | |
| 24 | 0***5 | Axle shaft gear | |
| 25 | Q***2 | Hex screw | |
| 26 | Q***2 | Hex bolt | |
| 27 | D***0 | Final drive case | |
| 28 | D***4 | Bolt | |
| 29 | 8***4 | Gearbox switch | |
| 30 | Q***5 | Inner hexagon bolt | |
| 31 | Q***8 | Шайба уплотнительная | |
| 32 | H***2 | Gasket | |
| 33 | H***7 | Shim | |
| 34 | H***4 | Bush | |
| 35 | 8***9 | Plug | |
| 36 | H***5 | O-ring | |
| 37 | H***3 | Plunger | |
| 38 | H***4 | Shim | |
| 38 | H***6 | Shim | |
| 39 | H***1 | Spring | |
| 40 | D***1 | Passive cylinder gear | |
| 41 | Q***2 | Bearing | |
| 42 | D***6 | Tapper rolling bearing | |
| 43 | 8***0 | Adjusting washer | |
| 44 | D***4 | Space bush | |
| 45 | 8***8 | Oil baffle disc | |
| 46 | D***0 | Shift sleeve | |
| 47 | D***5 | Adjusting nut | |
| 48 | 3***Q | Tapper rolling bearing | |
| 49 | D***6 | Differential case | |
| 50 | D***7 | Hex flange toothed bolt | |
| 51 | D***3 | Passive bevel gear | |
| 51 | D***3 | Passive bevel gear | |
| 51 | D***9 | Passive bevel gear | |
| 52 | 8***3 | Axle shaft gear washer | |
| 53 | 8***6 | Axle shaft gear | |
| 54 | D***8 | Cross axle | |
| 55 | D***0 | Plant gear | |
| 56 | D***1 | Plant gear washer | |
| 57 | D***9 | Cross axle | |
| 58 | D***1 | Selector fork | |
| 59 | D***7 | Lock piece | |
| 60 | D***8 | Bearing cap | |
| 61 | D***0 | Hex flange toothed bolt | |
| 62 | D***3 | Shim | |
| 63 | D***2 | Ball bearing | |
| 64 | 0***1 | Grease packing | |
| 65 | 0***5 | Grease packing | |
| 66 | 8***3 | Adjusting nut | |
| 67 | D***3 | Axle differential output shaft | |
| 68 | Q***6 | Pin | |
| 69 | D***1 | Adjusting washer | |
| 70 | D***5 | Tapper rolling bearing | |
| 71 | D***2 | Active taper gear | |
| 71 | D***2 | Active taper gear | |
| 71 | D***8 | Active taper gear | |
| 72 | D***9 | Bearing cap | |
| 73 | D***3 | Lock piece | |
| 74 | Q***2 | Hex flange toothed bolt | |
| 75 | D***5 | Differential case | |
| 76 | D***2 | Collect oil cap | |
| 77 | D***1 | Tapper rolling bearing | |
| 78 | D***2 | Collect oil plate | |
| 79 | D***3 | Adjusting nut |
