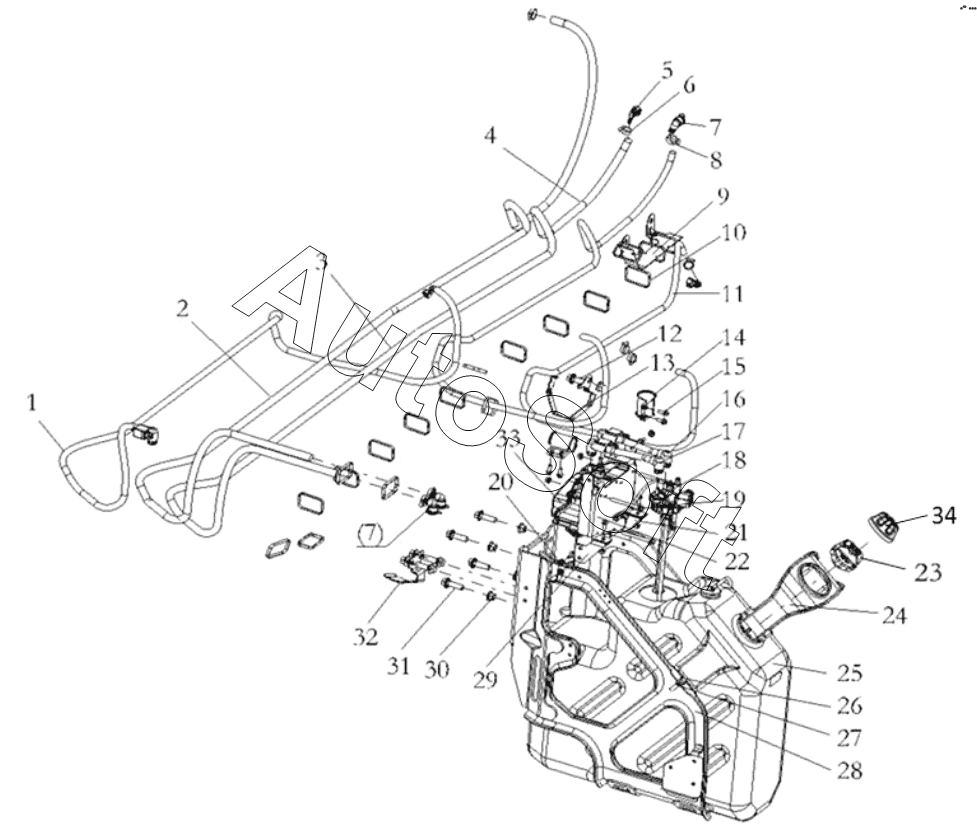

Каталог запасных частей к технике: Shaanxi Shacman SX4188YY381. СИСТЕМА ПОДАЧИ МОЧЕВИНЫ (WP13.550E501); UREA SUPPLY SYSTEM (WP13.550E501)
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***7 | Urea injection tube | |
| 2 | D***7 | Urea tank return pipe | |
| 3 | D***9 | Urea tank get pipe | |
| 4 | D***5 | Nozzle waterpipe | |
| 5 | D***0 | Right angle connection nw8-90 | |
| 6 | Q***7 | Hoop | |
| 7 | D***2 | Right angle connection | |
| 8 | Q***2 | Clamp | |
| 9 | D***5 | Pipeline fixing bracket | |
| 10 | D***0 | Plastic fastening tape | |
| 11 | D***0 | Nozzle waterpipe | |
| 12 | Q***3 | Hexagonal flange face toothed bolts | |
| 13 | D***7 | Cross bracket | |
| 14 | D***1 | Pipe clamp | |
| 15 | Q***0 | Болт с шестигранной головкой М8х20 | |
| 16 | D***0 | Urea get pipe | |
| 17 | D***1 | Urea return pipe | |
| 18 | D***1 | 60l urea tank liquid level sensor | |
| 19 | S***3 | Hex bolt | |
| 20 | Q***8 | Hex collar flange nut | |
| 21 | D***1 | Connect bracket assembly | |
| 22 | D***3 | Urea pump bracket assembly | |
| 23 | D***7 | U tank cover | |
| 24 | D***8 | Urea tank top bracket | |
| 25 | D***2 | 60l urea tank | |
| 26 | Q***5 | Болт с шестигранной головкой М10х45 | |
| 27 | Q***0 | Гайка М10 | |
| 28 | D***1 | Urea tank bracket assembly | |
| 29 | D***0 | Connect bracket assembly | |
| 30 | 0***5 | Гайка М14х1,5-10-МАN183-В1 | |
| 31 | Q***3 | Hex Flange Face Bearing Bolts-Fine | |
| 32 | D***8 | Pipeline bracket | |
| 33 | D***0 | urea pump | |
| 34 | D***2 | Shield |
