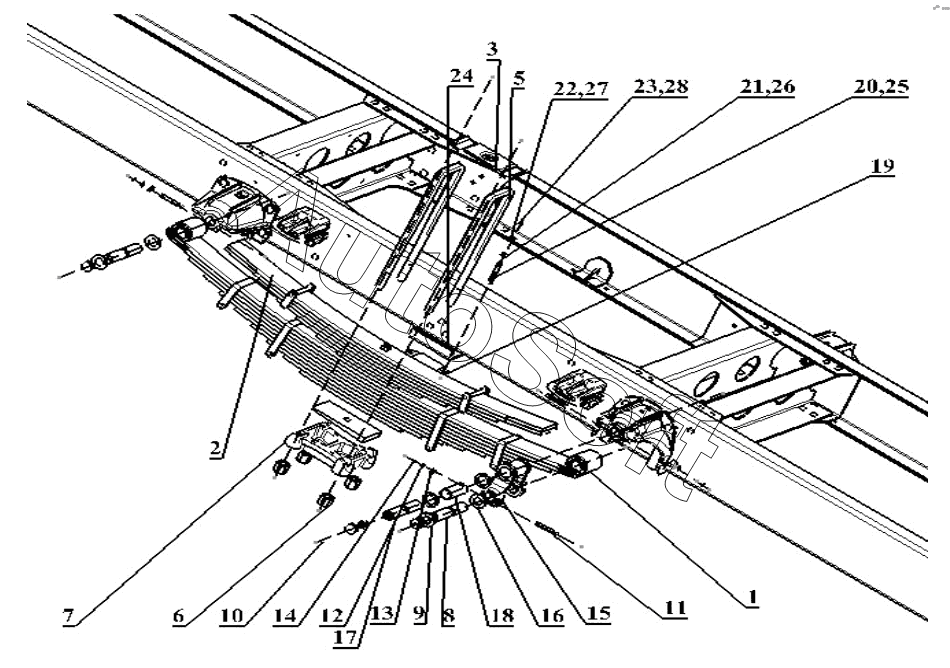

Каталог запасных частей к технике: Shaanxi Shacman SX1255GP4 (2016). Система заднего свеса;Rear overhang system
14
28
27
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***0 | Left assembly of rear plate spring | |
| 1 | B***0 | Right assembly of rear plate spring | |
| 2 | B***0 | Vice plate spring assemble | |
| 3 | B***4 | Rear cover plate | |
| 4 | B***4 | Side plate | |
| 5 | B***F | U-type bolt - rear suspension | |
| 6 | Q***4 | Hexagon thick nut | |
| 7 | B***4 | U-type baseplate | |
| 8 | B***0 | Rear spring pin | |
| 9 | B***0 | Side washer | |
| 10 | Q***1 | Масленка | |
| 11 | Q***0 | Hexagon nut, style 1 | |
| 12 | Q***2 | Шайба пружинная | |
| 13 | Q***2 | Шайба | |
| 14 | Q***2 | Hexagon nut, style1 | |
| 15 | B***0 | Assembly of lifting lug with lining | |
| 16 | B***0 | Side washer II | |
| 17 | B***1 | Lifting lug pin | |
| 18 | B***9 | Swivel nut | |
| 19 | B***0 | Limited block assembly of rear plate | |
| 20 | Q***0 | Hex lock screw | |
| 21 | Q***2 | Шайба | |
| 22 | Q***2 | Шайба пружинная | |
| 23 | Q***2 | Гайка | |
| 24 | B***0 | Buffer block | |
| 25 | Q***5 | Hex.screw | |
| 26 | Q***2 | Шайба | |
| 27 | Q***2 | Шайба пружинная | |
| 28 | Q***2 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
