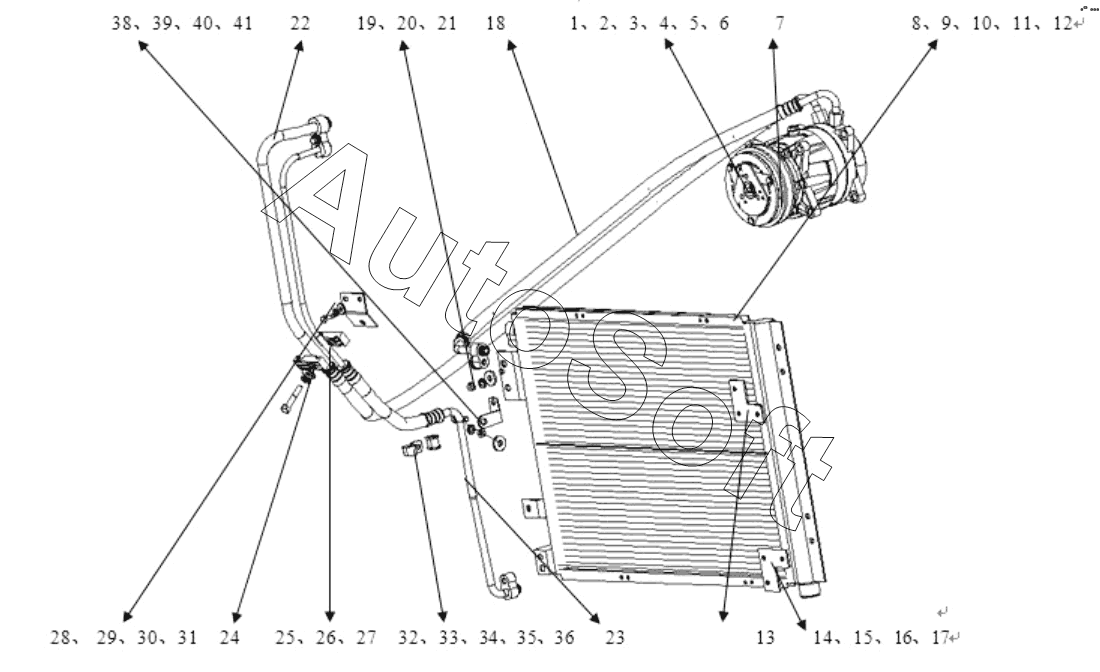

Каталог запасных частей к технике: Shaanxi Shacman SX1255GP4 (2016). Система кондиционирования воздуха;Air conditioning system
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| BZ81000250 | B***0 | Air conditioning system | |
| 1 | B***1 | Compressor assembly | |
| 2 | Q***0 | Hexagon socket head screws | |
| 3 | Q***5 | Болт | |
| 4 | Q***0 | Nut | |
| 5 | Q***0 | Шайба | |
| 6 | Q***0 | Шайба | |
| 7 | B***5 | Compressor belt | |
| 8 | B***0 | Condenser assembly | |
| 9 | Q***0 | Hex.screw | |
| 10 | Q***6 | Nut | |
| 11 | Q***6 | Шайба | |
| 12 | Q***6 | Шайба 8х16х2-SТ-А3С | |
| 13 | B***1 | Condenser support upper | |
| 14 | B***2 | Condenser support lower | |
| 15 | Q***5 | Hex. Screw | |
| 16 | Q***6 | Шайба | |
| 17 | Q***6 | Шайба 8х16х2-SТ-А3С | |
| 18 | B***4 | Tube assembly- compressor to condenser | |
| 19 | Q***5 | Болт | |
| 20 | Q***8 | Шайба пружинная | |
| 21 | Q***8 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | |
| 22 | B***4 | Tube assembly- evaporator to compressor | |
| 23 | B***3 | Tube assembly- compressor to evaporator | |
| 24 | B***9 | Double aluminum pipe clamping piece | |
| 25 | Q***0 | Болт | |
| 26 | Q***8 | Шайба пружинная | |
| 27 | Q***8 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | |
| 28 | B***8 | Double aluminum pipe clamping piece support | |
| 29 | Q***0 | Hex.screw | |
| 30 | Q***6 | Шайба | |
| 31 | Q***6 | Шайба 8х16х2-SТ-А3С | |
| 32 | B***2 | Aluminum pipe clamp | |
| 33 | B***1 | Aluminum pipe bushing | |
| 34 | Q***5 | Болт | |
| 35 | Q***8 | Гайка | |
| 36 | Q***8 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | |
| 37 | Q***8 | Шайба пружинная | |
| 38 | B***5 | Low pressure pipe support | |
| 39 | Q***0 | Hex.screw | |
| 40 | Q***6 | Шайба | |
| 41 | Q***6 | Шайба |
