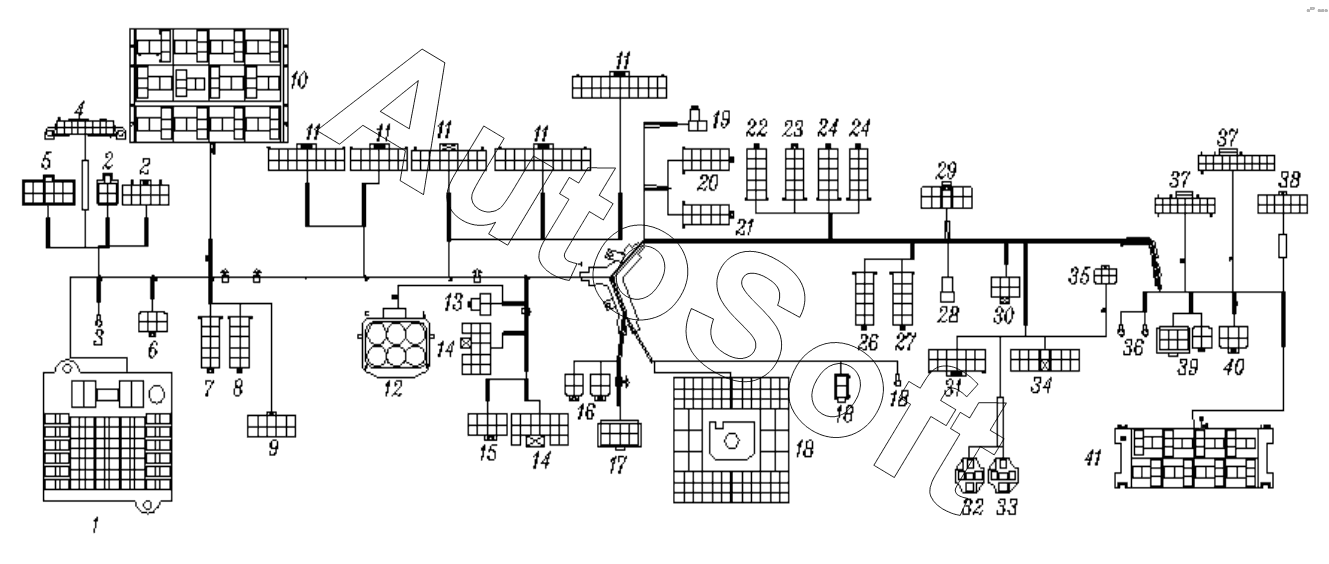

Каталог запасных частей к технике: Shaanxi Shacman SX1255GP4 (2016). Жгут проводов кузова;The body harness
1
2
2
3
4
5
6
7
8
9
10
11
11
11
11
11
12
13
14
14
15
16
17
18
18
18
19
20
21
22
23
24
24
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| BZ40021106 | B***6 | The body harness | |
| BZ40021107A | B***A | The body harness | |
| Q2140616 | Q***6 | Болт | |
| Q2140616 | Q***6 | Болт | |
| Q340B06 | Q***6 | Nut | |
| Q41206 | Q***6 | Outer serrated lock washer | |
| Q41206 | Q***6 | Outer serrated lock washer | |
| Q41206 | Q***6 | Outer serrated lock washer | |
| 1 | C***x | Connect to fuse box | |
| 2 | C***s | Connect to the left door wiring harness | |
| 3 | G***e | Ground wire | |
| 4 | C***e | Connect to diagnostic interface | |
| 5 | C***s | Connect to ceiling wiring harness | |
| 6 | C***s | Connect to the left lower floor wiring harness | |
| 7 | C***h | Connect the front fog light switch | |
| 8 | R***h | Rear fog light switch | |
| 9 | C***h | Connect the headlight dimmer switch | |
| 10 | C***s | Connect to four-claw or five-claw relays | |
| 11 | C***r | Connect to instrument cluster | |
| 12 | C***l | Connect the accelerator pedal | |
| 13 | C***h | Connect the brake light switch | |
| 14 | C***h | Connect to combination switch | |
| 15 | C***k | Connect ignition lock | |
| 16 | C***y | Connect diode assembly | |
| 17 | G***s | Ground panel wiring harness | |
| 18 | C***t | Connect to SMJ box-left | |
| 19 | C***r | Connect to backup power | |
| 20 | C***h | Connect to the danger alarm switch | |
| 21 | C***h | Connect to remote throttle switch | |
| 22 | I***h | Inter-axle differential switch | |
| 23 | D***s | Differential switch between wheels | |
| 24 | C***h | Connect diagnostic switch | |
| 25 | T***h | Take-off force switch | |
| 26 | C***h | Connect dryer switch | |
| 27 | E***h | Electric horn transfer switch | |
| 28 | C***r | Cigarette lighter | |
| 29 | r***r | Receiver/player | |
| 30 | C***s | Connect the air conditioner heater wiring harness | |
| 31 | C***r | Connect to the multi-function buzzer | |
| 32 | C***r | Connect to the turning flasher | |
| 33 | C***r | Connect to the turning flasher | |
| 34 | W***y | Wiper intermittent relay | |
| 35 | C***s | Connect to ABS wiring harness | |
| 36 | G***e | Ground wire | |
| 37 | J***s | Jietianxingjian wiring harness | |
| 38 | C***s | Connect the driving recorder wiring harness | |
| 39 | C***s | Connect the right door wiring harness | |
| 40 | C***r | Connect the wiper motor | |
| 41 | C***s | Connect to four-claw or five-claw relays |
