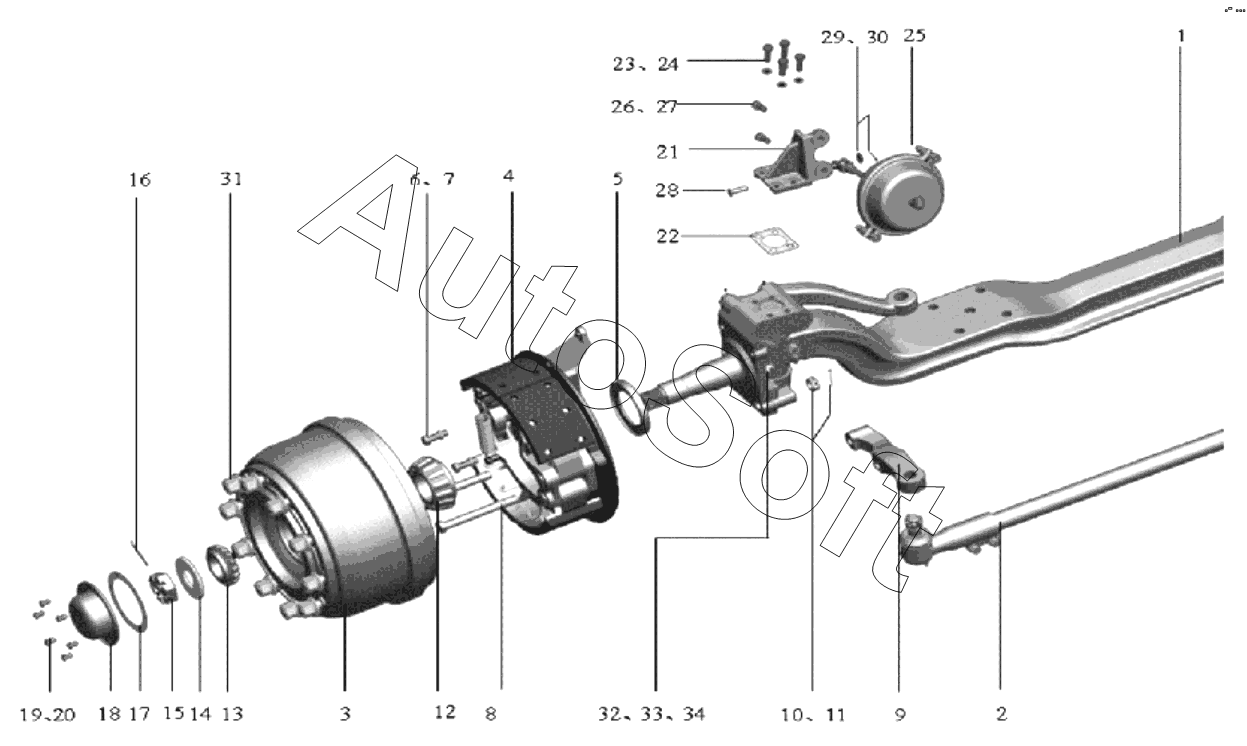

Каталог запасных частей к технике: Shaanxi Shacman SX1255GP4 (2016). Группа передней оси;Front axle group
1
2
3
3
4
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3303C-059 | 3***9 | Tie rod joint assembly | |
| 3303C-060 | 3***0 | Tie rod joint assembly | |
| 35R-01032 | 3***2 | Bracket of brake chamber | |
| d34x6, length 1594 | d***4 | Tie rod | |
| Q701B45 | Q***5 | Атмосферный клапан | |
| S3519010-GH2 | S***2 | Brake chamber assembly | |
| 1 | 3***T | Front axle assembly | |
| 2 | 3***0 | Tie rod assembly | |
| 3 | F***y | Front brake drum and hub assembly | |
| 3 | F***y | Front brake drum and hub assembly | |
| 4 | 3***0 | Bake assembly | |
| 4 | 3***5 | Brake assembly | |
| 5 | 3***A | Race of grease seal | |
| 5 | 3***7 | Cylinder pin | |
| 6 | Q***0 | Hex bolt | |
| 7 | Q***6 | Шайба пружинная | |
| 8 | 3***7 | Tie rod arm Bolt | |
| 9 | 3***1 | Tie rod arm | |
| 9 | 3***2 | Tie rod arm | |
| 10 | 3***5 | Slot nut | |
| 11 | Q***0 | Split pin | |
| 12 | 7***K | Inner bearing assembly of front hub | |
| 13 | 7***E | Outer bearing assembly of front hub | |
| 14 | 3***8 | Reduced grinding block | |
| 15 | 3***1 | Lock nut of front hub bearing | |
| 16 | Q***0 | Cotter pin | |
| 17 | 3***2 | Gasket of front hub cover | |
| 18 | 3***1 | Cover of front hub | |
| 19 | Q***4 | Hex.screw | |
| 20 | Q***8 | Шайба пружинная | |
| 21 | 3***1 | Bracket of brake chamber | |
| 22 | 3***3 | Seal gasket | |
| 23 | Q***5 | Spring washer | |
| 24 | Q***2 | Шайба пружинная | |
| 25 | S***1 | Brake chamber assembly | |
| 26 | Q***5 | Hex.screw | |
| 27 | Q***2 | Шайба пружинная | |
| 28 | Q***8 | Flat head pin | |
| 29 | Q***2 | Шайба | |
| 30 | Q***4 | Cotter pin | |
| 31 | 3***0 | Front wheel bolt | |
| 31 | 3***0 | Front wheel bolt | |
| 31 | 3***5 | Front wheel nut | |
| 31 | 3***6 | Front wheel nut | |
| 32 | 3***1 | Stop bolt | |
| 33 | Q***4 | Locking Nut | |
| 34 | 3***A | Blockage |
