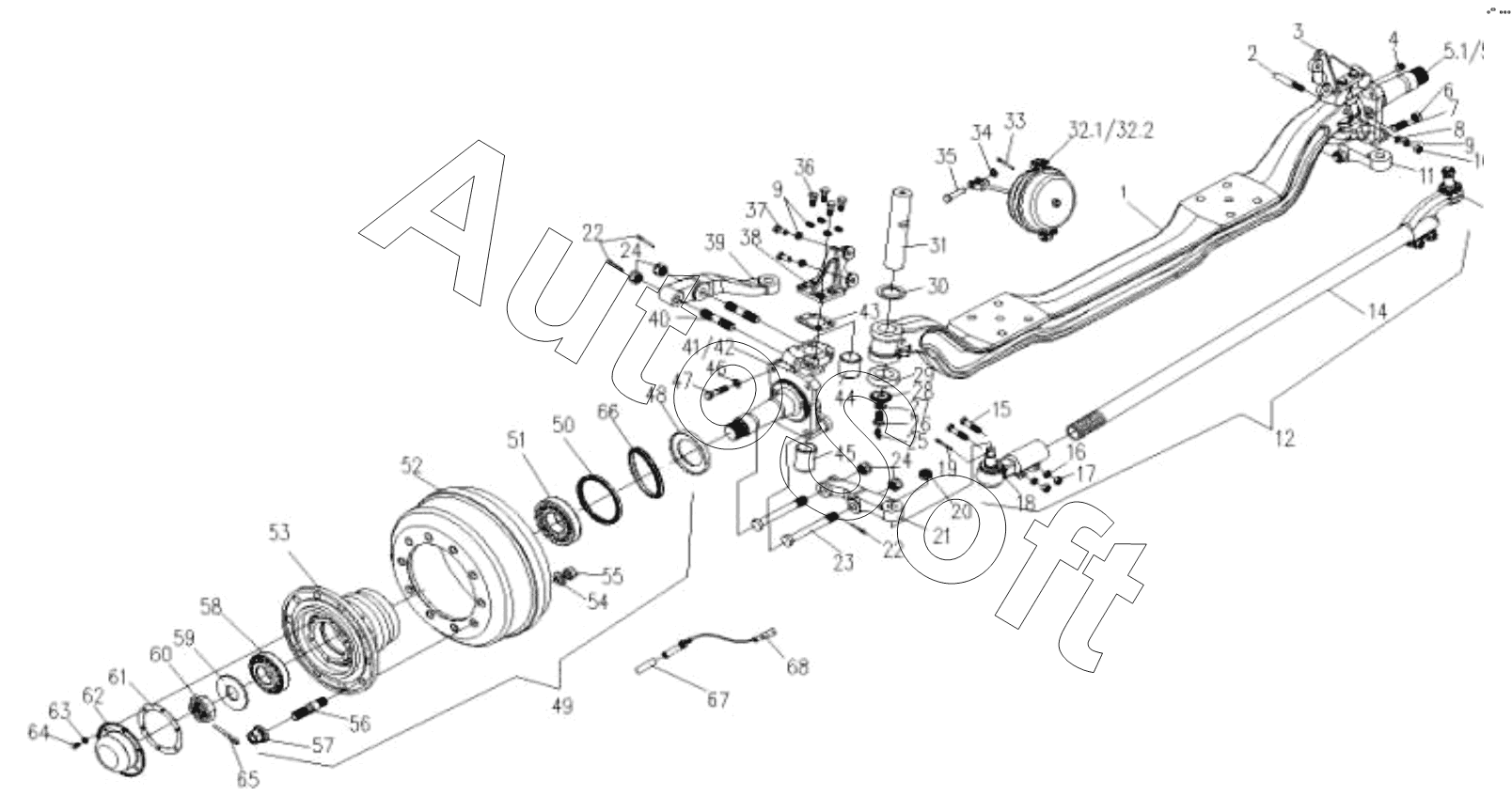

Каталог запасных частей к технике: Shaanxi Shacman SX1255GP4 (2016). Сборка передней оси;Front axle assembly
1
2
3
4
5.1
5.2
6
7
9
9
10
11
12
14
15
16
17
18
19
20
21
22
22
23
24
24
25
26
27
28
29
30
31
32.1
32.2
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3086DDPHA-3501010ZD | 3***D | Before left brakes assembly | |
| 3086DDPHA-3501020ZD | 3***D | Before right brakes assembly | |
| 1 | E***0 | Front Axle | |
| 10 | G***5 | Hexagon thin nut | |
| 11 | 1***1 | Right Steering Arm | |
| 12 | 1***1 | Steering Tie Rod Assembly | |
| 13 | E***0 | Right Connector Assembly | |
| 14 | 1***1 | Steering Tie Rod | |
| 15 | G***5 | Hexagon head bolt | |
| 16 | G***2 | Spring Washer | |
| 17 | G***2 | Hexagon thin nut | |
| 18 | E***0 | Left Connector Assembly | |
| 19 | G***0 | Cotter Pin | |
| 2 | E***1 | Steering Knuckle Pin Locking Rod | |
| 20 | E***2 | Open slot nut | |
| 21 | 1***1 | Left Steering Arm | |
| 22 | G***0 | Cotter Pin | |
| 23 | E***5 | Fastening bolts | |
| 24 | G***5 | Open slot nut | |
| 25 | J***1 | 45°lubricating nipple | |
| 26 | E***6 | King pin oil hole bolt | |
| 27 | G***6 | Flat gasket | |
| 28 | E***5 | Knuckle pin plug assy | |
| 29 | E***K | Thrust bearings | |
| 3 | E***0 | Left chamber bracket | |
| 30 | E***2 | Steering Adjusting Washer | |
| 31 | E***A | Steering Knuckle Pin | |
| 32.1 | 3***6 | Left Air chamber | |
| 32.2 | 3***7 | Right Air chamber | |
| 33 | G***4 | Cotter Pin | |
| 34 | G***2 | Flat gasket | |
| 35 | G***0 | Pin | |
| 36 | G***0 | Hexagon head bolt | |
| 37 | G***5 | Hexagon head bolt | |
| 38 | E***0 | Right chamber bracket | |
| 39 | N***0 | Steering drag linkage arm | |
| 4 | E***9 | Plug | |
| 40 | E***4 | Double end bolt | |
| 41 | E***2 | Left Steering Knuckle | |
| 42 | E***3 | Right steering knuckle | |
| 43 | E***3 | Knuckle pin cap pad | |
| 44 | E***4 | Steering knuckle upper bushing | |
| 45 | E***5 | Steering knuckle lower bushing | |
| 46 | G***4 | Spring washer | |
| 47 | G***5 | Bolt | |
| 48 | E***7 | Oil seal ring | |
| 49 | Y***0 | Left/Right Wheel combination | |
| 5.1 | E***0 | Left Steering Knuckle With Bush | |
| 5.2 | E***1 | Right Steering Knuckle With Bush | |
| 50 | E***3 | Oil seal assembly | |
| 51 | G***2 | Tapered Roller Bearings | |
| 52 | E***1 | Brake drum | |
| 53 | 1***1 | Front Hub | |
| 54 | G***2 | Spring Washer | |
| 55 | G***5 | Left/Right Hub Bolt | |
| 56 | Z***1 | Left/Right Hub Nut | |
| 57 | Z***2 | Hub Nut | |
| 58 | G***1 | Tapered Roller Bearings | |
| 59 | E***8 | Steering knuckle nut lock washer | |
| 6 | G***5 | Hexagon thin nut | |
| 60 | E***0 | Steering knuckle nut | |
| 61 | E***1 | Front hubcap gasket | |
| 62 | E***9 | Front hubcap | |
| 64 | G***4 | Bolts take gasket combination pieces | |
| 65 | G***0 | Cotter pin | |
| 7 | E***6 | Spacing Nut | |
| 9 | G***2 | Spring Washer |
