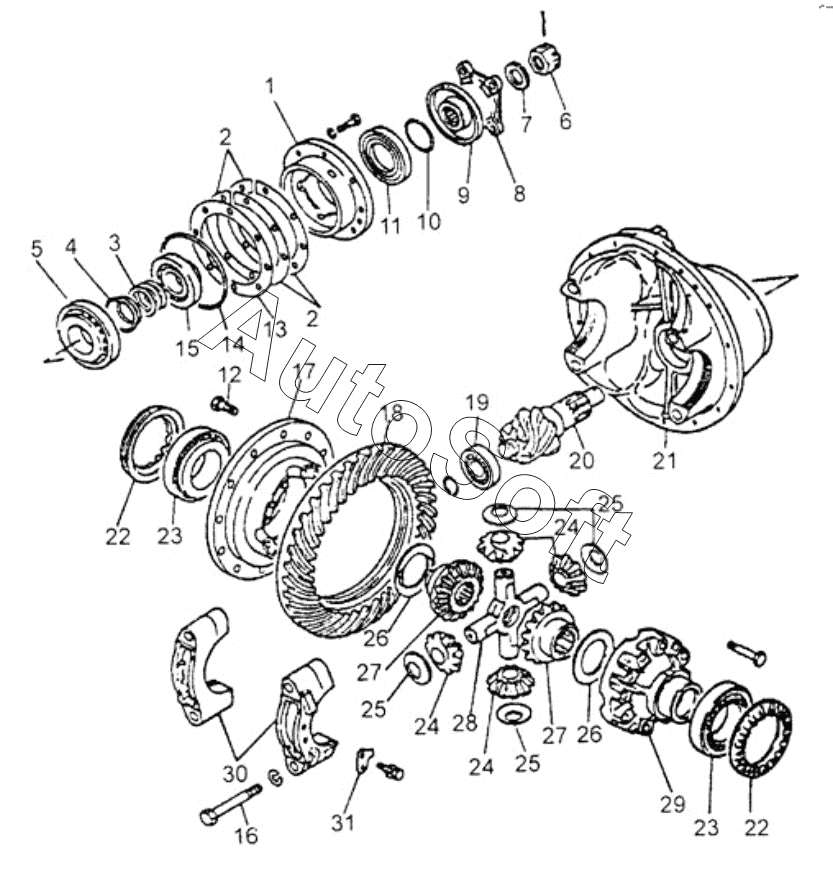

Каталог запасных частей к технике: Shaanxi Shacman SX1255GP4 (2016). Основной редуктор;Main reducer
23
23
18
18
18
19
20
20
20
20
21
22
22
18
24
24
24
25
25
25
26
26
27
27
28
29
29
30
31
10
1
2
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2402N04-010-J-4.11 | 2***1 | Rear axle reduction and differential assembly | |
| Q151B1680TF2 | Q***2 | Hexagon head bolts-fine pitch | |
| Q40522 | Q***2 | Washer | |
| 1 | 2***6 | Bearing seat | |
| 2 | 2***9 | Separating adjust shim | |
| 3 | 2***6 | Adjusting washer | |
| 4 | 2***9 | Spacer | |
| 5 | 3***A | Front inner bearing assembly | |
| 6 | 2***A | Hex slotted nut | |
| 7 | 2***A | Washer | |
| 8 | 2***5 | Flange | |
| 9 | 2***7 | Dust cover | |
| 10 | 2***9 | 0-ring | |
| 11 | 2***8 | Oil seal assembly | |
| 12 | 2***6 | Bol | |
| 13 | 2***4 | Adjusting washer | |
| 14 | 2***7 | 0-ring | |
| 15 | 3***1 | Подшипник GВ/Т297-94 | |
| 16 | 2***9 | Bolt | |
| 17 | 2***B | Left bevel gear differential cas | |
| 18 | 2***B | Ring gear | |
| 18 | 2***B | Ring gear | |
| 18 | 2***B | Ring gear | |
| 18 | 2***B | Ring gear | |
| 19 | N***X | Rear bearing assembly | |
| 20 | 2***5 | Drive pinion | |
| 20 | 2***5 | Drive pinion | |
| 20 | 2***5 | Drive pinion | |
| 20 | 2***5 | Drive pinion | |
| 21 | 2***5 | Differential case | |
| 22 | 2***1 | Adjusting nut | |
| 23 | 3***) | Differential bearing assembly | |
| 24 | 2***5 | Planet gear | |
| 25 | 2***6 | Thrust washer | |
| 26 | 2***6 | Thrust washer | |
| 27 | 2***5 | Side gear | |
| 28 | 2***1 | Spider | |
| 29 | 2***8 | Right bevel gear differential case | |
| 29 | 2***A | Right bevel gear differential case | |
| 30 | 2***7 | Bearing cap | |
| 31 | 2***3 | Lock plate |
