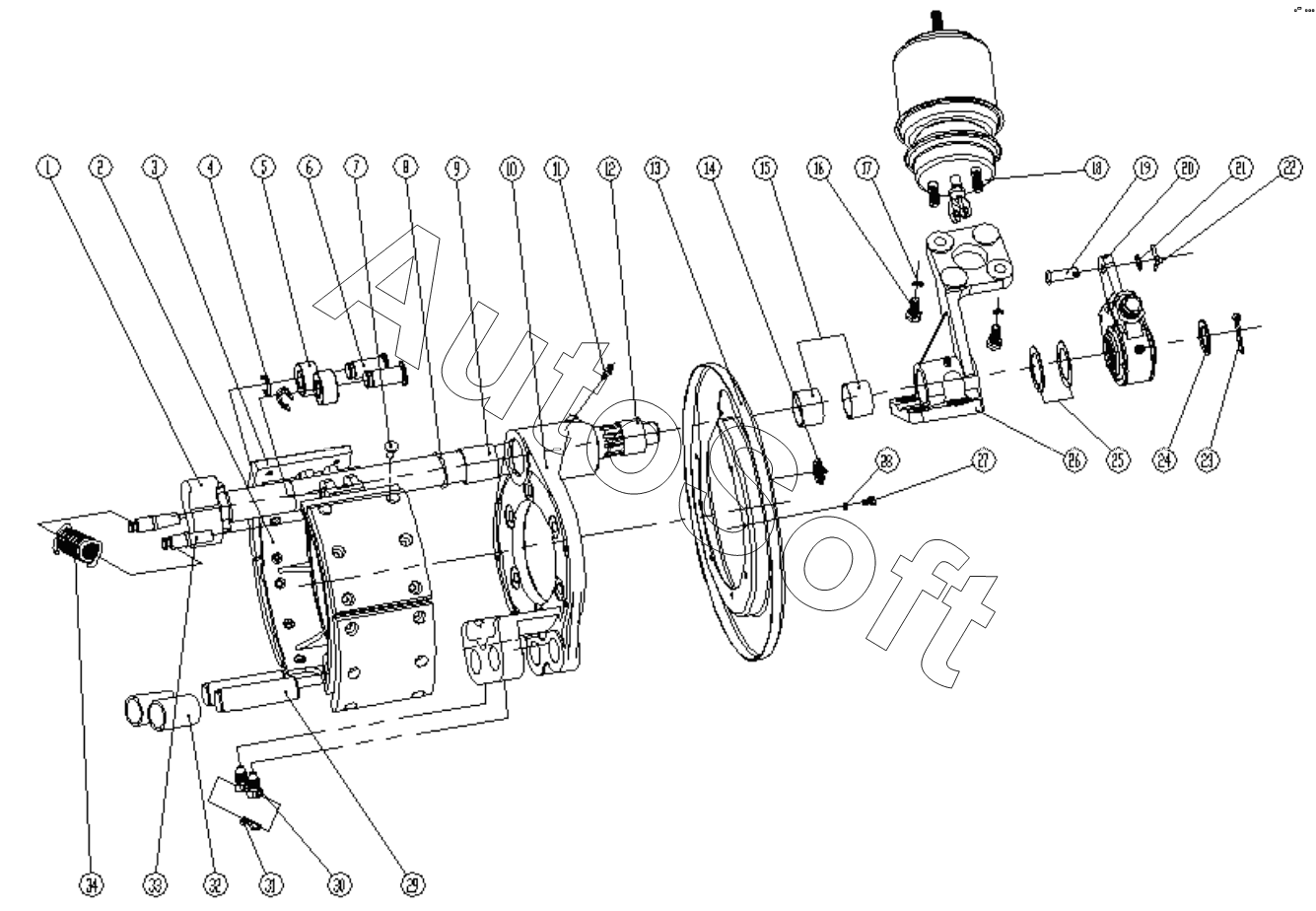

Каталог запасных частей к технике: Shaanxi Shacman SX1255GP4 (2016). Задний тормоз;Rear brake
26
17
18
19
20
21
22
23
24
25
16
27
28
29
30
31
32
33
34
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3502L-025W/125W | 3***W | Rear brake base plate assembly | |
| 3502L29-085W | 3***W | Rear left upper/lower brake shoe with friction plate, pin and roller assembly | |
| 3502L29-100 | 3***0 | Rear brake shoe with bushing assembly. | |
| 3502L29-185W | 3***W | Rear right upper/lower brake shoe with friction plate, pin and roller assembly | |
| Q40310 | Q***0 | Шайба | |
| XZ3502L29-010/015 | X***5 | Rear left/right brake assembly part split type | |
| 1 | 3***1 | Rear left/right brake camshaft | |
| 2 | 3***1 | Rear brake shoe | |
| 3 | 3***W | Rear brake shoe friction pad | |
| 4 | 3***8 | Snap ring-brake shoe roller shaft | |
| 5 | 3***3 | Roller assembly-brake shoe | |
| 6 | 3***2 | Roller shaft | |
| 7 | Q***2 | Rivet | |
| 8 | 3***4 | Oil seal assembly-brake base plate | |
| 9 | 3***3 | Bushing-rear brake shoe | |
| 10 | 3***W | Rear brake floor | |
| 11 | Q***1 | Масленка | |
| 12 | 3***9 | Bushing-rear brake base plate | |
| 13 | 3***3 | Dust cover | |
| 14 | 3***6 | Blocking-for viewing hole of dust cover | |
| 15 | 3***9 | Bushing-rear bracket | |
| 16 | Q***6 | Гайка № 1 | |
| 17 | Q***6 | Шайба пружинная | |
| 18 | 1***A | Rear left/right brake chamber assembly | |
| 19 | Q***0 | Фиксатор | |
| 20 | 3***0 | Rear left/right adjusting arm assembly | |
| 21 | Q***4 | Шайба | |
| 22 | Q***8 | Pin | |
| 23 | Q***6 | Big split pin | |
| 24 | 3***6 | Camshaft washer | |
| 25 | 3***4 | Adjusting piece-ca | |
| 26 | 3***0 | Spring braker chamber bracket | |
| 27 | Q***0 | Hex bolt | |
| 28 | Q***4 | Heavy-duty spring washer | |
| 29 | 3***2 | Shaft of rear brake shoe | |
| 30 | Q***6 | Болт | |
| 31 | 3***3 | Lock-adjusting differential bearing | |
| 32 | 3***3 | Bush-brake shoe | |
| 33 | 3***8 | Fitting pin-return spring | |
| 34 | 3***4 | Return spring |
