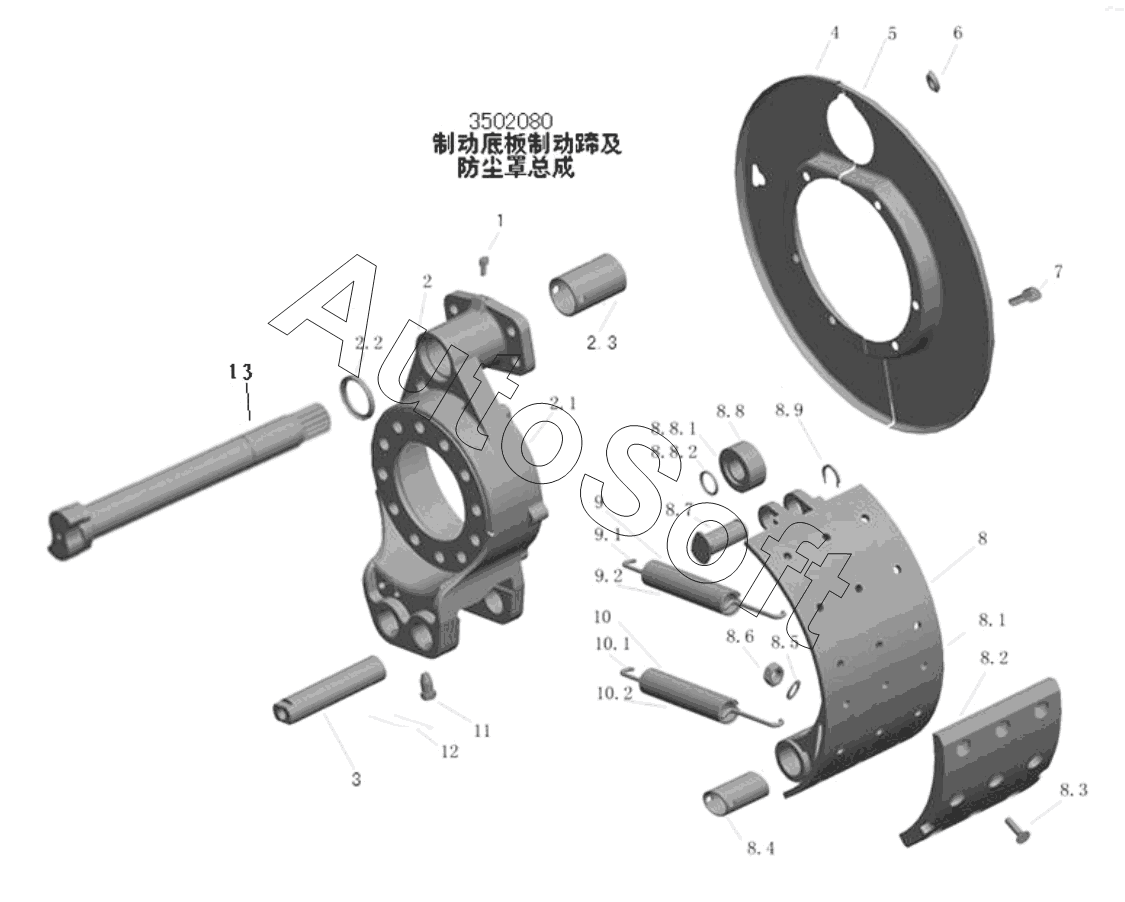

Каталог запасных частей к технике: Shaanxi Shacman SX1255GP4 (2016). Сборка нижней пластины заднего тормоза;Rear brake bottom plate assembly
1
2
2.1
2.2
2.3
3
4
5
6
7
8
8.1
8.2
8.3
8.4
8.5
8.6
8.7
8.8
8.81
8.82
8.9
9
9.1
9.2
10
10.1
10.2
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***5 | Grease mouth | |
| 10 | H***4 | Small return spring assembly - rear brake shoe | |
| 10.1 | H***4 | Small - rear brake shoe return spring | |
| 10.2 | H***4 | After the brake shoe cover - small return spring | |
| 11 | H***4 | Screw fastening with shoe shaft | |
| 12 | Q***0 | Wire locker | |
| 13 | H***2 | Brake cam | |
| 2 | H***5 | Rear brake bottom plate assembly | |
| 2.1 | H***6 | Rear brake plate | |
| 2.2 | H***4 | Rear brake bottom plate of oil seal assembly | |
| 2.3 | H***9 | Bush-rear brake shoe | |
| 3 | H***2 | Horseshoe | |
| 4 | H***1 | Dust cover dust cover | |
| 5 | H***3 | Dust cover | |
| 6 | H***6 | Plug-dust guard inspection hole | |
| 7 | Q***2 | Болт | |
| 8 | H***5 | Rear brake shoe assembly with bush | |
| 8.1 | H***1 | Brake shoe | |
| 8.2 | H***5 | Friction piece-rear brake shoe | |
| 8.3 | H***6 | Rivet | |
| 8.4 | H***3 | Bushing - rear brake shoe | |
| 8.5 | Q***0 | Шайба | |
| 8.6 | Q***0 | Гайка типа 1 | |
| 8.7 | H***2 | Roller shaft assembly-brake shoe | |
| 8.8 | H***3 | Roller assembly--brake shoe | |
| 8.81 | H***3 | Roller - rear brake shoe | |
| 8.82 | H***4 | Oil seal assembly - brake shoe roller | |
| 8.9 | H***8 | Snap ring-brake shoe roller shaft | |
| 9 | H***4 | After the brake shoe return spring | |
| 9.1 | H***4 | After the brake shoe return spring | |
| 9.2 | H***4 | Cover - rear brake shoe return spring |
